  3. AIR01-TS-D2-AM35 [1x1] Estructura inclinada anodizada regulable 20º/45º para 1 panel en vertical (ancho máximo 1150mm) | Serie TS-D2 - TECHNO SUN [AIR01-TS-D2-AM35] AIR01-TS-D2-AM35 [1x1] Estructura inclinada anodizada regulable 20º/45º para 1 panel en vertical (ancho máximo 1150mm) | Serie TS-D2 - TECHNO SUN

AIR01-TS-D2-AM35 [1x1] Estructura inclinada anodizada regulable 20º/45º para 1 panel en vertical (ancho máximo 1150mm) | Serie TS-D2 - TECHNO SUN

[AIR01-TS-D2-AM35] AIR01-TS-D2-AM35 [1x1] Estructura inclinada anodizada regulable 20º/45º para 1 panel en vertical (ancho máximo 1150mm) | Serie TS-D2 - TECHNO SUN

https://b2b.technosun.com/web/image/product.template/55170/image_1920?unique=18488eb

Panel solar Solitia AIR01-TS-D2-AM35 [1x1] Estructura inclinada anodizada regulable 20º/45º para 1 panel en vertical (ancho máximo 1150mm) S
Especificaciones: 1150 mm | 1x1 | 3,5 kg
Referencia: AIR01-TS-D2-AM35

    Esta combinación no existe.

    Para ver los precios, por favor regístrese o inicie sesión con su cuenta.
    Contáctenos

    Términos y condiciones de venta

    Nombre mostrado: [AIR01-TS-D2-AM35] AIR01-TS-D2-AM35 [1x1] Estructura inclinada anodizada regulable 20º/45º para 1 panel en vertical (ancho máximo 1150mm) | Serie TS-D2 - TECHNO SUN

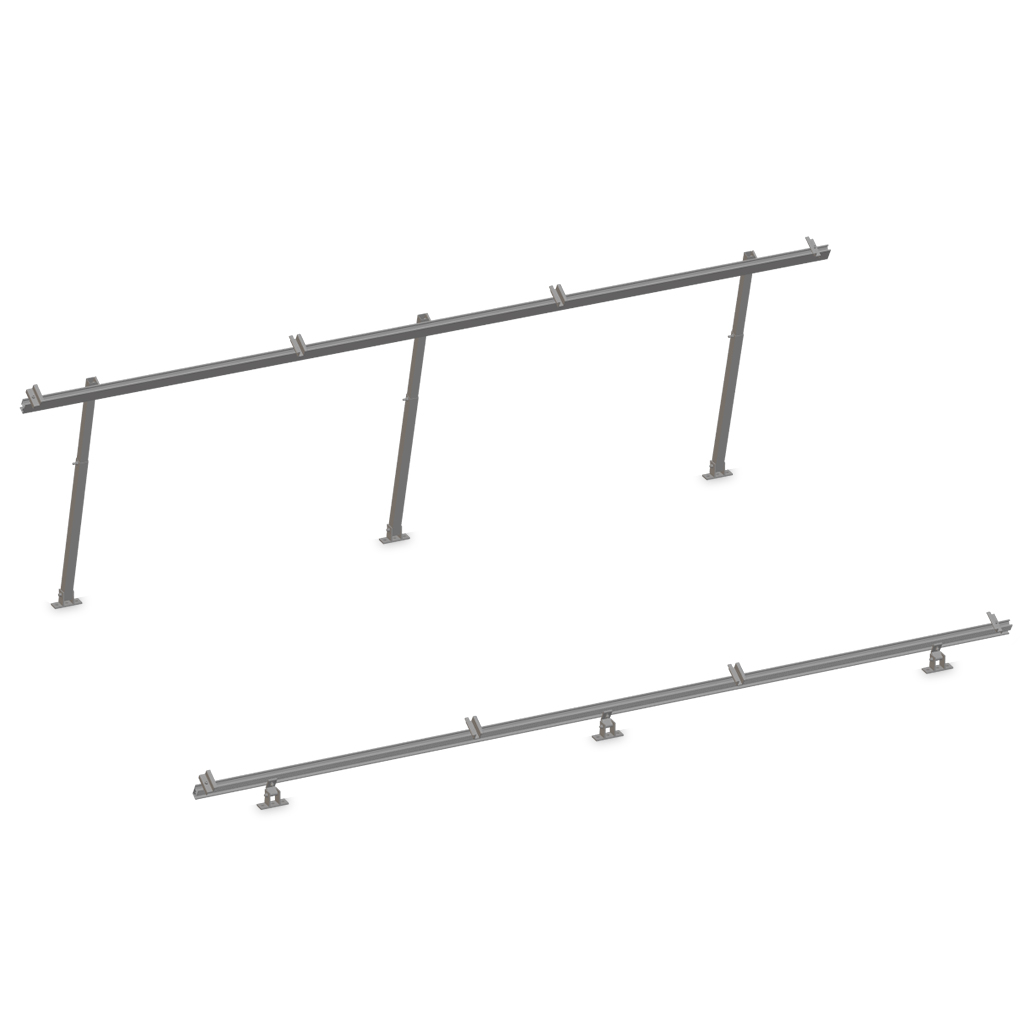

    Estructura Inclinada Regulable AIR01-TS-D2-AM35 | 1 Panel Vertical

    Soporte de inclinación ajustable 20°-45° en aluminio anodizado para 1 panel en orientación vertical

    Estructura inclinada de la serie TS-D2 fabricada por Techno Sun para la instalación de un panel fotovoltaico en disposición vertical sobre superficies planas o ligeramente inclinadas. Sus patas telescópicas permiten regular la inclinación entre 20° y 45°, optimizando la captación solar en cubiertas planas, suelos y terrazas. Sistema de fijación TS-D2 con sujeción universal para paneles de marco de 35 mm.

    SKU

    AIR01-TS-D2-AM35

    Inclinación

    20° - 45° regulable

    Capacidad

    1 panel vertical

    Marco

    35 mm

    Especificaciones Técnicas Detalladas

    • Aleación de perfiles: Aluminio EN AW 6060 / Al 6005 T5
    • Acabado: Anodizado (disponible también en crudo y negro según gama)
    • Tornillería: Acero inoxidable INOX A2, tipo Allen DIN 912
    • Grosor medio de perfiles: 1,70 mm
    • Grosor de sujeciones: 3 - 6 mm
    • Aislamiento: Material EPDM incluido de serie en las sujeciones a superficie
    • Reciclabilidad: 100% reciclable
    • Tipo de estructura: Inclinada regulable para disposición vertical
    • Rango de inclinación: 20° - 45° mediante patas telescópicas
    • Longitud de patas telescópicas: de 695 a 1280 mm
    • Capacidad: 1 panel fotovoltaico en orientación vertical
    • Ancho máximo de panel admitido: 1150 mm
    • Sistema de fijación: TS-D2 (tornillo Allen + tuerca tipo D)
    • Peso aproximado: 3,5 kg
    • Grosor de marco del panel: 35 mm (versión M35)
    • Presores laterales (zeta): versión extralarga de 80 mm para mayor sujeción de paneles de gran tamaño
    • Sujeción a superficie: mediante pata delantera y trasera con regulación de inclinación
    • Tierra: compatible con tapas y accesorios de seguridad para toma de tierra
    • Compatibilidad de panel: válida para la mayoría de paneles del mercado con marco de 35 mm

    Datos de Rendimiento y Comportamiento Estructural

    Resistencia y durabilidad

    • Superficie corrugada de los perfiles para una unión perfecta que acentúa las propiedades mecánicas de resistencia.
    • Aleación de alta resistencia EN AW 6060 / Al 6005 T5 con tornillería inoxidable A2.
    • Diseñada con refuerzo en los puntos críticos de acción de perfiles, sujeciones y accesorios.

    Optimización de inclinación

    • Regulación continua entre 20° y 45° para adaptar la inclinación a la latitud y estación.
    • Patas telescópicas ajustables de 695 a 1280 mm de recorrido.
    • Mejora la captación solar respecto a montaje coplanar en cubiertas planas.

    Aplicaciones Detalladas y Casos de Uso

    chevron_right Cubiertas planas y terrazas
    • Instalación de un panel sobre superficies planas con la inclinación óptima para maximizar la producción.
    • Montaje sobre suelo, terrazas o azoteas con fijación atornillada a la superficie.
    chevron_right Pequeñas instalaciones y autoconsumo
    • Sistemas de autoconsumo doméstico que requieren un único módulo orientado de forma independiente.
    • Ampliaciones o pruebas de instalación combinables con kits de unión para añadir más paneles.
    chevron_right Instalaciones profesionales con mantenimiento sencillo
    • Montaje rápido gracias al sistema de fijación TS-D2 premontado y a la tornillería Allen accesible.
    • Fácil mantenimiento y acceso a los componentes para revisión periódica.

    Certificaciones y Cumplimiento Normativo

    Conformidad y materiales

    • check Marcado CE - Conformidad europea de la serie de estructuras TS-D2.
    • check Aluminio EN AW 6060 / Al 6005 T5 - aleación estructural de alta resistencia.
    • check Tornillería INOX A2 - acero inoxidable resistente a la corrosión.

    Garantía

    • check 3 años de garantía - garantía de fabricación Techno Sun.
    • check Fabricación propia - producto fabricado y distribuido por Techno Sun.

    Componentes Compatibles de la Serie TS-D2

    Este producto pertenece a la serie TS-D2 de Techno Sun. A continuación se enumeran los componentes complementarios disponibles bajo referencia separada para configurar la solución completa según las necesidades de la instalación.

    Estructuras coplanares

    • ACL01-TS-D2-AM35 — coplanar para 1 panel vertical, marco 35 mm
    • ACL-KU-TS-D2-AMX — kit de unión para estructura coplanar anodizada

    Presores y perfiles

    • TS-Z01-AN-80-35 — presor lateral en Z, anodizado negro 80 mm, marco 35 mm
    • TS-D2-AN-2400 — perfil anodizado plata 2400 mm sistema D2

    Servicio Técnico Profesional Techno Sun

    Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado, puesta en marcha y resolución de incidencias técnicas.

    STOCK PERMANENTE ENVÍO 24-48H FABRICACIÓN TECHNO SUN

    Estructura Inclinada Regulable AIR01-TS-D2-AM35

    Referencia: AIR01-TS-D2-AM35 | Estructura inclinada regulable 20°-45°

    La solución definitiva para el montaje inclinado de un panel solar en cubiertas planas, con inclinación regulable y máxima fiabilidad estructural.

    GARANTÍA OFICIAL TECHNO SUN FABRICANTE Y DISTRIBUIDOR
