Current Transformer 400A:50mA for MultiPlus-II (10m)Wire-end - VICTRON ENERGY
[CTR140050100] Current Transformer 400A:50mA for MultiPlus-II (10m)Wire-end - VICTRON ENERGY

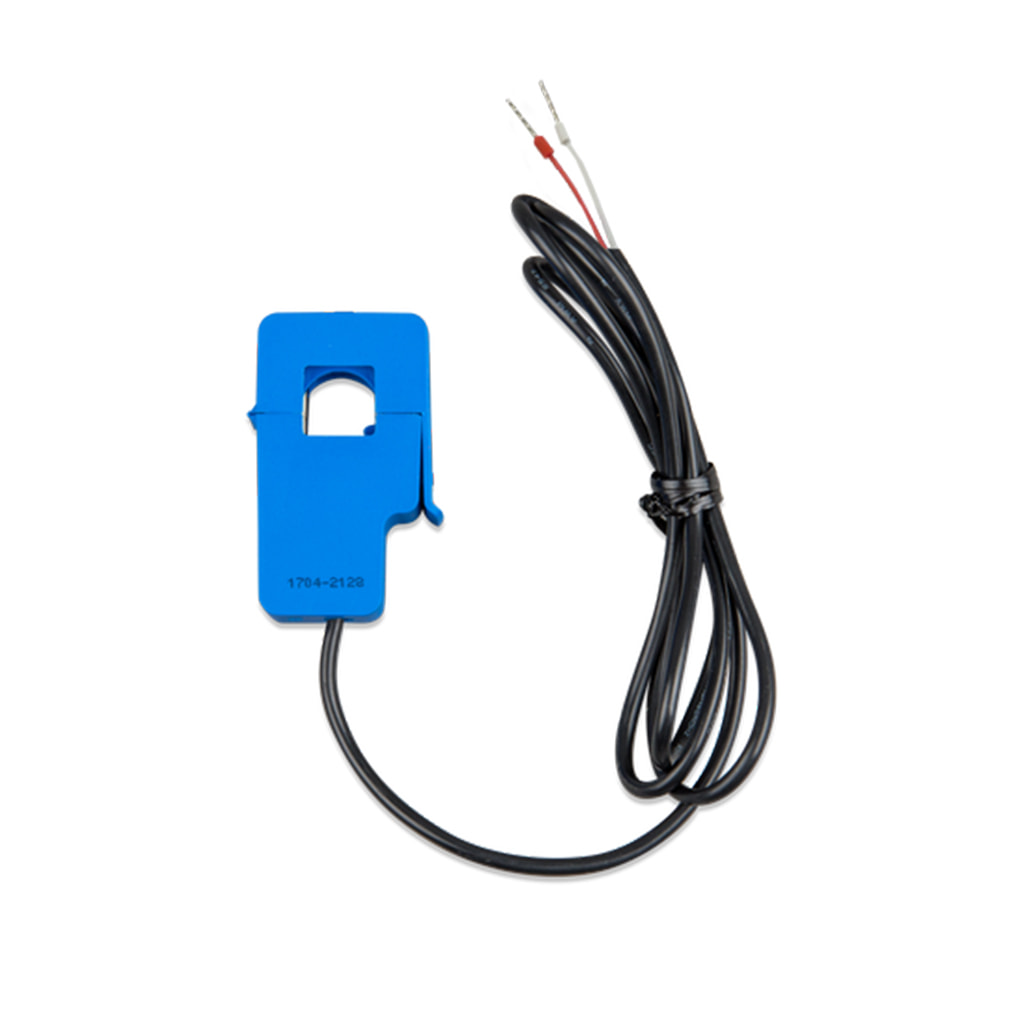

Accesorio Victron Energy Current Transformer 400A:50mA for MultiPlus-II (10m)Wire-end
Especificaciones: 400 A | 10 m | 0,3 kg
Referencia: CTR140050100
📕 Descarga de documentación
Nombre mostrado:
[CTR140050100] Current Transformer 400A:50mA for MultiPlus-II (10m)Wire-end - VICTRON ENERGY
Código HS:
90303370
Especificaciones Técnicas Detalladas
- Corriente primaria nominal: 400 A
- Salida secundaria: 50 mA
- Relación de transformación: 8000 : 1
- Tipo de medida: Corriente alterna monofásica
- Función principal: Medida de corriente de red para PowerControl y PowerAssist
- Longitud de cable: 10 metros
- Tipo de terminación: Wire-end (extremos de cable libres)
- Peso: 0,3 kg
- Núcleo: Transformador toroidal de intensidad
- Punto de instalación: Sobre el conductor de fase de la entrada de red del MultiPlus-II
- Conexión al inversor: Terminales de entrada del transformador de corriente del MultiPlus-II
- Orientación: Respetar el sentido de la flecha del transformador hacia la carga
- Compatibilidad: Serie MultiPlus-II de Victron Energy
Datos de Rendimiento y Funcionalidad
Gestión de Corriente de Red
- Medida precisa de la corriente que circula por la entrada de red del MultiPlus-II
- Habilita la limitación de corriente de entrada mediante PowerControl
- Permite el aporte de potencia adicional desde batería con PowerAssist
Integración en el Sistema
- Cable de 10 metros para situar el sensor en el punto de medida deseado
- Terminación wire-end para conexión directa a los terminales del inversor
- Relación 8000:1 que entrega 50 mA a la corriente nominal de 400 A
Aplicaciones Detalladas y Casos de Uso
Instalaciones de Autoconsumo con MultiPlus-II
- Medida de la corriente importada de la red para optimizar el autoconsumo
- Limitación del consumo de red en instalaciones con potencia contratada reducida
Sistemas de Respaldo y Backup
- Aprovechamiento de PowerAssist para cubrir picos de demanda superiores a la potencia de red disponible
- Protección frente a sobrecargas del punto de conexión a red en cargas críticas
Aplicaciones Móviles y Vehículos
- Apto para instalaciones en vehículos gracias al cumplimiento de la normativa ECE R10-5
- Cable de 10 metros que facilita la ubicación del sensor en cuadros de distribución alejados
Certificaciones y Cumplimiento Normativo Completo
Directivas Europeas
- Marcado CE - Conformidad con la legislación europea aplicable
- Directiva EMC 2014/30/UE - Compatibilidad electromagnética
- Directiva LVD 2014/35/UE - Directiva de baja tensión
Normas y Restricciones
- RoHS 2011/65/UE y 2015/863/UE - Restricción de sustancias peligrosas
- ECE R10-5 - Emisiones e inmunidad radiada para vehículos
- ISO 9001 - Fabricación bajo sistema de gestión de calidad certificado
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado, puesta en marcha y resolución de incidencias técnicas.
Transformador de Corriente 400A:50mA para MultiPlus-II
Referencia: CTR140050100 | Sensor de Corriente Victron Energy
La solución definitiva para la medida de corriente de red y la activación de PowerControl y PowerAssist en aplicaciones que demandan máxima fiabilidad y eficiencia energética.
