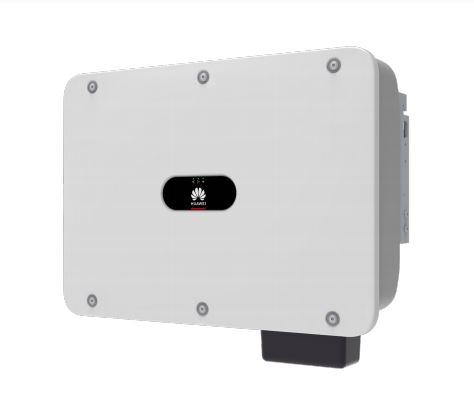

Huawei SUN2000-30KTL-M3 30kW
[01075485-069] Huawei SUN2000-30KTL-M3 30kW
Inversor de red trifásico Huawei SUN2000-30KTL-M3
Potencia: 30000 W | MPPT: 4 | Eficiencia máxima: 98,7 %
Rango tensión MPPT: 200-1000 V | Corriente máxima de entrada: 26 A por MPPT | Protección IP66
Este producto ya no está disponible.
📕 Descarga de documentación
Nombre mostrado:
[01075485-069] Huawei SUN2000-30KTL-M3 30kW
Código HS:
8504408890
Especificaciones Técnicas Detalladas
| Parámetro | Valor |
|---|---|
| Tensión máxima de entrada | 1.100 V |
| Intensidad de entrada máxima por MPPT | 26 A |
| Intensidad de cortocircuito máxima | 40 A |
| Tensión de arranque | 200 V |
| Rango de tensión de operación | 200 V - 1.000 V |
| Tensión nominal de entrada | 600 V |
| Cantidad de entradas de cadena | 8 |
| Cantidad de seguidores MPPT | 4 |
| Conector de continua | Staubli MC4 |
| Parámetro | Valor |
|---|---|
| Potencia activa nominal de CA | 30.000 W |
| Máx. potencia aparente de CA | 33.000 VA |
| Tensión nominal de salida | 230 Vac / 400 Vac, 3W/N+PE |
| Frecuencia nominal de red | 50 Hz / 60 Hz |
| Intensidad nominal de salida | 43,3 A |
| Máx. intensidad de salida | 47,9 A |
| Factor de potencia ajustable | de 0,8 en adelanto a 0,8 en retraso |
| Máx. distorsión armónica total | inferior al 3 % |
| Conector de alterna | terminal PG impermeable más conector OT/DT |
| Parámetro | Valor |
|---|---|
| Dispositivo de desconexión en el lado de entrada | sí |
| Protección anti-isla | sí |
| Protección contra sobreintensidad de CA | sí |
| Protección contra polaridad inversa de CC | sí |
| Monitorización a nivel de cadena | sí |
| Descargador de sobretensiones de CC | sí, tipo II |
| Descargador de sobretensiones de CA | sí, tipo II |
| Detección de resistencia de aislamiento de CC | sí |
| Monitorización de corriente residual | sí |
| Protección ante fallo por arco eléctrico | sí |
| Control por receptor Ripple | sí |
| Recuperación PID integrada | sí, compatible con módulos tipo P monocristalinos y policristalinos y tipo N nPERT y HIT |
| Parámetro | Valor |
|---|---|
| Dimensiones (ancho x profundo x alto) | 640 x 530 x 270 mm |
| Peso, kit de soporte de suelo incluido | 43 kg |
| Grado de protección | IP 66 |
| Topología | sin transformador |
| Ventilación | convección natural |
| Nivel de ruido | inferior a 46 dB |
| Rango de temperatura de operación | -25 a +60 °C |
| Humedad relativa | 0 a 100 % RH |
| Altitud máxima de operación | 0 a 4.000 m |
| Consumo de energía durante la noche | igual o inferior a 5,5 W |
| Parámetro | Valor |
|---|---|
| Pantalla | indicadores LED, WLAN integrado y aplicación FusionSolar |
| RS485 | sí |
| Smart Dongle | WLAN o Ethernet mediante Smart Dongle-WLAN-FE, opcional; 4G, 3G o 2G mediante Smart Dongle-4G, opcional |
| Monitoring BUS (MBUS) | sí, requiere transformador de aislamiento |
| Optimizador compatible con DC MBUS | SUN2000-450W-P |
Datos de Rendimiento y Comportamiento Operativo
Eficiencia declarada
- Eficiencia máxima: 98,7 por ciento.
- Eficiencia europea ponderada: 98,4 por ciento.
- Consumo nocturno igual o inferior a 5,5 W.
- Distorsión armónica total de salida inferior al 3 por ciento.
Curva de eficiencia de la ficha técnica
- La curva de eficiencia está caracterizada a tres tensiones de entrada continua: 540 V, 600 V y 800 V.
- El barrido de la curva cubre el rango de carga del 0 al 100 por ciento de la potencia nominal.
- La eficiencia representada se sitúa en la banda comprendida entre el 95 y el 99 por ciento del eje del diagrama.
Límites operacionales
- Temperatura de operación de -25 a +60 °C.
- Altitud de operación de 0 a 4.000 m.
- Humedad relativa del 0 al 100 por ciento.
- Grado de protección IP 66 con refrigeración por convección natural, sin ventiladores.
Aplicaciones Detalladas y Casos de Uso
Plantas fotovoltaicas comerciales e industriales
- Cubiertas de naves, centros logísticos y polígonos con suministro trifásico de 400 V.
- Bloques de generación construidos con varios equipos en paralelo a partir de 30 kW por unidad.
- Reparto del campo generador entre cuatro seguidores MPPT y ocho entradas de cadena.
Cubiertas con orientaciones múltiples
- Cuatro seguidores independientes con rango de operación de 200 a 1.000 V para cadenas de longitud desigual.
- Intensidad de entrada máxima de 26 A por seguidor, compatible con módulos de alta corriente.
- Intensidad de cortocircuito admisible de 40 A por entrada.
Instalación a la intemperie
- Envolvente IP 66 con refrigeración por convección natural y sin partes móviles.
- Nivel de ruido inferior a 46 dB, apto para entornos con exigencias acústicas.
- Rango de temperatura de -25 a +60 °C y altitud de trabajo de hasta 4.000 m.
Explotación, mantenimiento y diagnóstico
- Monitorización a nivel de cadena para localizar desviaciones de producción sin desplazamiento a campo.
- Diseño sin fusibles, que elimina el mantenimiento asociado a su sustitución periódica.
- Recuperación PID integrada para revertir la degradación de los módulos por potencial inducido.
- Comunicación mediante RS485, Smart Dongle WLAN o Ethernet y Smart Dongle 4G opcional.
Certificaciones y Cumplimiento Normativo
Seguridad y ensayos de producto
- EN 62109-1 e IEC 62109-1 - requisitos generales de seguridad de convertidores de potencia fotovoltaicos
- EN 62109-2 e IEC 62109-2 - requisitos particulares para inversores fotovoltaicos
- EN 50530 - rendimiento global de los inversores fotovoltaicos conectados a red
- IEC 62116 - procedimiento de ensayo de las medidas de prevención de funcionamiento en isla
- IEC 60068 - ensayos ambientales
- IEC 61683 - medida de la eficiencia
Conexión a red
- RD 1699 y RD 661 - conexión de instalaciones de producción a la red de baja tensión en España
- RD 244/2019 y UNE 217001:2015 - certificado específico disponible en el apartado de documentación de esta ficha
- IEC 61727 - características de la interfaz de conexión a la red de distribución
- VDE-AR-N4105 y VDE 0126-1-1 - requisitos de conexión a redes de baja tensión en Alemania
- CEI 0-16 y CEI 0-21 - reglas de conexión a redes de media y baja tensión en Italia
- UTE C 15-712-1 - instalaciones fotovoltaicas conectadas a red en Francia
- C10/11, G59/3, AS/NZS 4777.2 y NRS 097-2-1 - requisitos de conexión en Bélgica, Reino Unido, Australia y Sudáfrica
- P.O. 12.3 y RD 413 - requisitos de respuesta frente a huecos de tensión y régimen de producción en España
