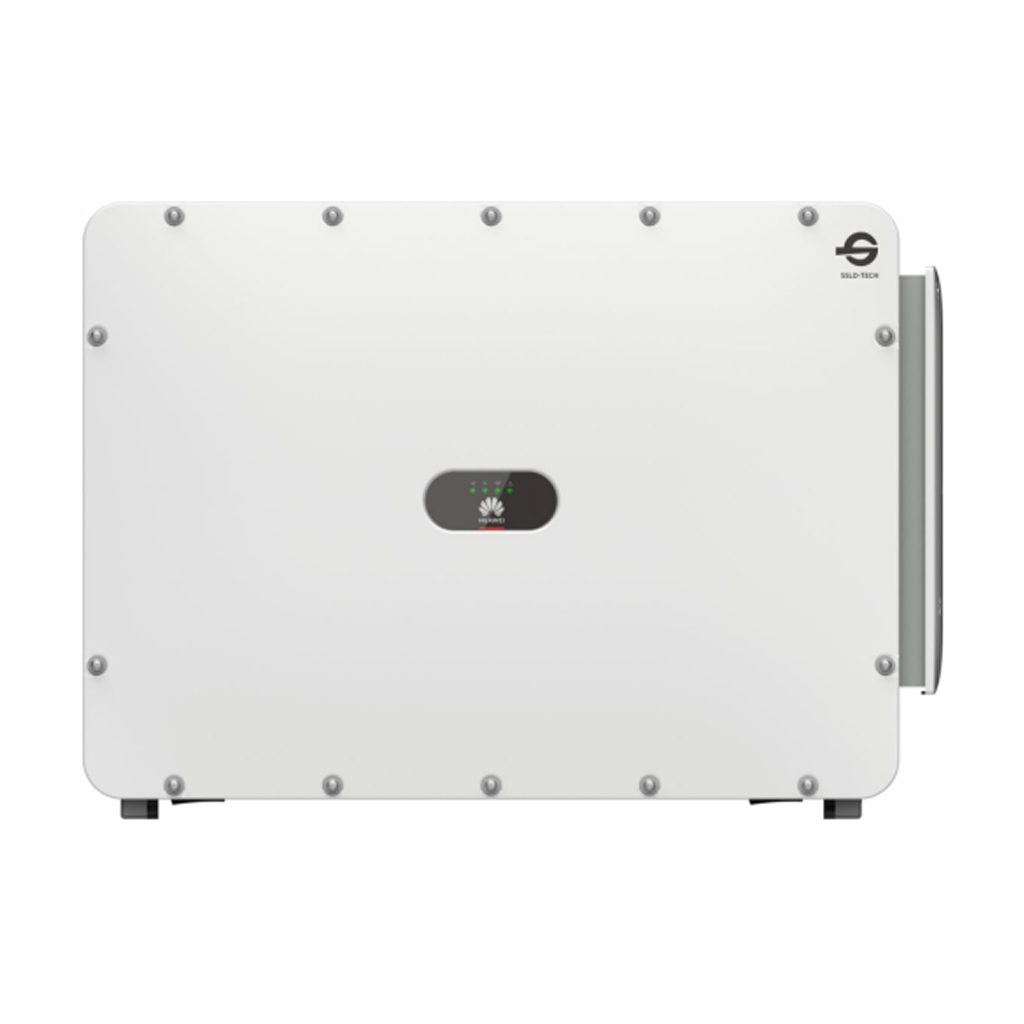

[01076532] Huawei SUN2000-330KTL-H1 330kW

Inversor trifásico 330KTL. Inyección a 800V en redes 3W + PE. Puesta en marcha mediante WLAN
Dimensiones: 1048 x 395 x 732mm. Peso: 112kg

Marca
- Huawei
Tipo de inversor
- de Red
Potencia nominal (W)
- 330000
Salida AC inversor o cargador
- 3PH/PE (800Vac)

Esta combinación no existe.

Para ver los precios, por favor regístrese o inicie sesión con su cuenta.

📕 Descarga de documentación

01 Ficha técnica SUN2000-330KTL-H1 [EN]

02 Manual SUN2000-250KTL~330KTL-H1 Huawei [EN]

02 Manual de instalación SUN2000-(330KTL-H1, 330KTL-H2) [EN]

03 Certificado de conformidad Sun2000-250KTL-330KTL_H1_330KTL_H2 [EN]

03 Garantía Huawei [EN]

03 Garantía Huawei [ES]

04 Curva característica de salida SUN2000-330KTL-H1 [EN]

Términos y condiciones de venta

Nombre mostrado: [01076532] Huawei SUN2000-330KTL-H1 330kW
Código HS: 85044086

Inversor de red trifásico Huawei SUN2000-330KTL-H1 de 330 kW

Inversor de cadena de gran potencia con 6 seguidores MPPT, 28 entradas fotovoltaicas, salida a 800 V y eficiencia máxima igual o superior al 99,0 por ciento.

El Huawei SUN2000-330KTL-H1 es un inversor de cadena de gran potencia para plantas fotovoltaicas a escala de utility y grandes instalaciones industriales. Entrega 300.000 W de potencia activa nominal y hasta 330.000 VA de potencia aparente, con salida trifásica a 800 V en configuración 3W + PE y una eficiencia máxima igual o superior al 99,0 por ciento.

Su arquitectura de entrada cuenta con seis seguidores del punto de máxima potencia y un total de 28 entradas fotovoltaicas repartidas en grupos de 4, 5, 5, 4, 5 y 5 entradas, con 65 A de intensidad máxima por seguidor y un rango de operación MPPT de 500 a 1.500 V.

Integra desconexión inteligente a nivel de cadena, detección de corriente de las 28 cadenas con alta precisión, diagnóstico de curva I-V, detección de temperatura en el conector inteligente de continua y ventilador con función de autolimpieza. La envolvente IP 66 y la refrigeración Smart Air Cooling permiten el trabajo continuo entre -25 y +60 °C.

SKU

01076532

Potencia aparente máxima

330.000 VA

Seguidores MPPT

Eficiencia máxima

igual o superior al 99,0 %

Especificaciones Técnicas Detalladas

Entrada fotovoltaica Salida a red Protecciones Datos generales Comunicación y diagnóstico

Parámetro	Valor
Tensión máxima de entrada	1.500 V
Cantidad de seguidores MPPT	6
Máx. intensidad por MPPT	65 A
Máx. intensidad de cortocircuito por MPPT	115 A
Máx. entradas fotovoltaicas por MPPT	4 / 5 / 5 / 4 / 5 / 5, con un total de 28 entradas
Tensión de arranque	550 V
Rango de tensión de operación MPPT	500 V - 1.500 V
Tensión nominal de entrada	1.080 V

Parámetro	Valor
Potencia activa nominal de CA	300.000 W
Máx. potencia aparente de CA	330.000 VA
Máx. potencia activa de CA con cos phi igual a 1	330.000 W
Tensión nominal de salida	800 V, 3W + PE
Frecuencia nominal de red	50 Hz / 60 Hz
Intensidad nominal de salida	216,6 A
Máx. intensidad de salida	238,2 A
Rango de factor de potencia ajustable	de 0,8 en adelanto a 0,8 en retraso
Distorsión armónica total	inferior al 1 %
Conector de alterna	conector estanco más terminal OT/DT

Parámetro	Valor
Desconexión inteligente a nivel de cadena (SSLD)	sí
Protección anti-isla	sí
Protección contra sobreintensidad de CA	sí
Protección contra polaridad inversa de CC	sí
Monitorización de fallos en las cadenas fotovoltaicas	sí
Descargador de sobretensiones de CC	tipo II
Descargador de sobretensiones de CA	tipo II
Detección de resistencia de aislamiento de CC	sí
Protección contra defecto a tierra en CA	sí
Unidad de monitorización de corriente residual	sí

Parámetro	Valor
Dimensiones (ancho x alto x profundo)	1.048 x 732 x 395 mm
Peso, placa de montaje incluida	igual o inferior a 112 kg
Rango de temperatura de operación	-25 a +60 °C
Método de refrigeración	Smart Air Cooling con ventilador de autolimpieza
Altitud máxima de operación sin reducción de potencia	4.000 m
Humedad relativa	0 a 100 %
Grado de protección	IP 66
Topología	sin transformador

Parámetro	Valor
Pantalla	indicadores LED, WLAN y aplicación móvil
USB	sí
MBUS	sí
RS485	sí
Detección de corriente de cadena	28 canales de alta precisión
Diagnóstico de curva I-V	sí
Detección de temperatura del conector inteligente de CC	sí

Datos de Rendimiento y Curva Característica de Salida

Eficiencia declarada

Eficiencia máxima igual o superior al 99,0 por ciento.
Eficiencia europea igual o superior al 98,8 por ciento.
Distorsión armónica total de salida inferior al 1 por ciento.
Curva de eficiencia caracterizada a 930 V, 1.189 V y 1.300 V de tensión de entrada continua.

Curva P-Q según el documento oficial del fabricante

Potencia activa máxima de 330,0 kW con tensión de red entre 1,0 y 1,1 por unidad.
Potencia activa máxima de 313,5 kW con tensión de red de 0,95 por unidad.
Potencia activa máxima de 297,0 kW con tensión de red de 0,90 por unidad.
Potencia activa máxima de 280,5 kW con tensión de red de 0,85 por unidad.
Rango de potencia reactiva de 198 kvar en carácter inductivo y 198 kvar en carácter capacitivo.

Límites operacionales

Temperatura de operación de -25 a +60 °C.
Altitud de hasta 4.000 m sin reducción de potencia.
Humedad relativa del 0 al 100 por ciento.
Envolvente IP 66 con refrigeración Smart Air Cooling.

Aplicaciones Detalladas y Casos de Uso

chevron_rightPlantas fotovoltaicas a escala de utility

Bloques de generación de varios MW construidos con unidades de 330 kVA conectadas a red de 800 V.
Instalaciones diseñadas con arquitectura de cadena en lugar de inversor central, con redundancia distribuida.
Campos generadores con tensión de cadena de hasta 1.500 V.

chevron_rightGrandes cubiertas industriales y autoconsumo de gran potencia

Plantas industriales con demanda elevada y punto de conexión en media tensión a través de transformador elevador.
Reparto del campo en 28 cadenas distribuidas entre seis seguidores MPPT.
Intensidad de entrada de 65 A por seguidor, compatible con módulos de alta corriente y cadenas dobladas.

chevron_rightExplotación y operación de planta

Detección de corriente de las 28 cadenas con alta precisión para la localización de desviaciones de producción.
Diagnóstico de curva I-V para la caracterización del campo generador sin equipos externos.
Desconexión inteligente a nivel de cadena para trabajos de mantenimiento seguros.
Ventilador con función de autolimpieza que reduce las tareas periódicas de limpieza de la refrigeración.

chevron_rightCumplimiento de requisitos de red

Factor de potencia ajustable de 0,8 en adelanto a 0,8 en retraso para el control de potencia reactiva.
Curva P-Q documentada por el fabricante para el dimensionado del punto de conexión.
Distorsión armónica total inferior al 1 por ciento.

Certificaciones y Cumplimiento Normativo

Certificado de conformidad

checkC10/11:2021 - prescripciones técnicas para instalaciones de generación en paralelo con la red de distribución, certificado Intertek CN-PV-230038 de 31 de enero de 2023
checkInforme de ensayo 221019063GZU-006 - referencia del informe asociado al certificado de conformidad
checkDocumentación disponible - el certificado completo se encuentra en el apartado de documentación de esta ficha

Protecciones y envolvente

checkDescargadores tipo II en CC y CA - protección contra sobretensiones transitorias en ambos lados del equipo
checkIP 66 - grado de protección de la envolvente para instalación a la intemperie
checkTopología sin transformador - arquitectura declarada por el fabricante en la ficha técnica
checkTemperatura de operación certificada - de -30 a +60 °C según el apéndice del certificado de conformidad

Componentes Compatibles de la Serie H1

Este inversor pertenece a la serie H1 de Huawei. A continuación se enumeran los servicios complementarios disponibles bajo referencia separada para configurar la cobertura del equipo según las necesidades del proyecto.

Extensión de garantía

ACC2266 — Extensión de garantía de 10 años para SUN2000-330KTL-H1
ACC2267 — Extensión de garantía de 15 años para SUN2000-330KTL-H1

Servicio Técnico Profesional Techno Sun

Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado, configuración, puesta en marcha y resolución de incidencias técnicas.

STOCK PERMANENTE ENVÍO 24-48H GARANTÍA OFICIAL HUAWEI

Huawei SUN2000-330KTL-H1

Referencia: 01076532 | Inversor de red trifásico de 330 kVA

Plataforma de gran potencia para plantas fotovoltaicas que exigen máxima eficiencia, diagnóstico avanzado de campo y operación continua a la intemperie.

GARANTÍA OFICIAL HUAWEI DISTRIBUIDOR AUTORIZADO

Marca	Huawei
Tipo de inversor	de Red
Potencia nominal (W)	330000
Salida AC inversor o cargador	3PH/PE (800Vac)
