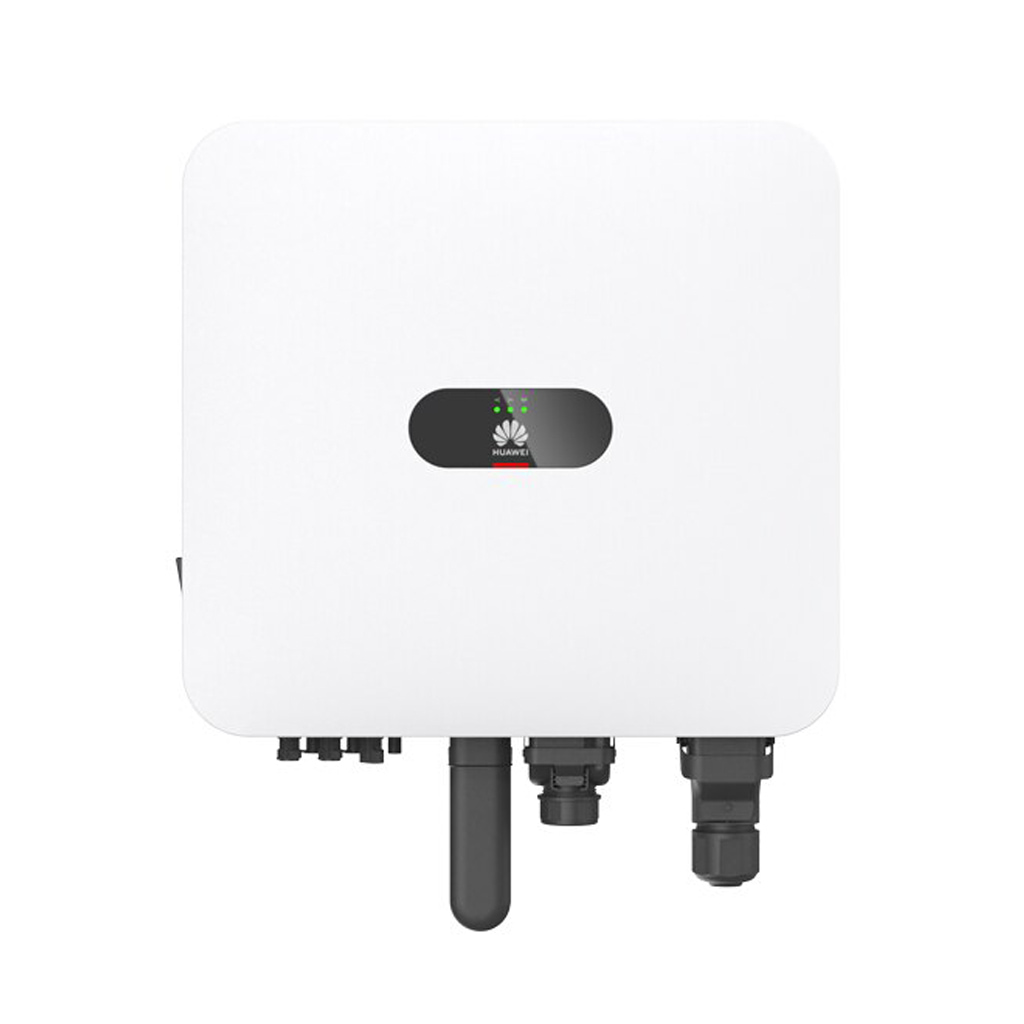

Huawei SUN2000-10K-MAP0 10000W
[01076946] Huawei SUN2000-10K-MAP0 10000W
Inversor híbrido trifásico Huawei SUN2000-10K-MAP0, Potencia AC nominal 10000 W, compatible con baterías Huawei LUNA S0 y S1, 2 MPPT, compatible con optimizadores de potencia Huawei simples.
Salida AC desbalanceada. Puede trabajar en aislada. En escenarios con SmartGuard para hacer BackUp, puede dar servicio a cargas trifásicas y acepta hasta 3 equipos en cascada (combinable con otros modelos)
📕 Descarga de documentación
Nombre mostrado:
[01076946] Huawei SUN2000-10K-MAP0 10000W
Código HS:
85044086
Especificaciones Técnicas Detalladas
- Potencia FV máxima recomendada: 18.000 Wp
- Tensión máxima de entrada: 1.100 VDC
- Rango de tensión de operación: 160 - 1.000 VDC
- Tensión de arranque: 160 VDC
- Tensión nominal de entrada: 600 VDC
- Corriente máxima por MPPT: 16 A
- Corriente máxima de cortocircuito: 22 A
- Número de seguidores MPPT: 2 (1 entrada por seguidor)
- Conexión a red: Trifásica
- Potencia nominal de salida: 10.000 W
- Potencia aparente máxima: 11.000 VA
- Tensión nominal de salida: 220 VAC/380 VAC, 230 VAC/400 VAC, 240 VAC/415 VAC 3W/N + PE
- Corriente máxima de salida: 16,7 A
- Frecuencia nominal de red: 50 Hz / 60 Hz
- Factor de potencia ajustable: 0,8 capacitivo ... 0,8 inductivo
- Distorsión armónica total: ≤ 3 %
- Baterías compatibles: Huawei LUNA2000-5/10/15-S0 y LUNA2000-7/14/21-S1
- Rango de tensión de batería: 600 - 980 VDC
- Potencia máxima de carga: 12.000 W
- Potencia máxima de descarga: 11.000 W
- Protección anti-isla: Sí
- Protección de polaridad inversa CC: Sí
- Detección de aislamiento: Sí
- Protección contra sobretensiones CC y CA: Tipo II según EN/IEC 61643-11
- Detección de corriente residual: Sí
- Protección contra arco eléctrico (AFCI): Sí
- Detección de temperatura en conectores: Sí (conectores FV y batería)
- Protección de sobrecorriente, cortocircuito y sobretensión CA: Sí
- Carga de batería desde red: Sí
- Rango de temperatura de operación: -25 °C a +60 °C
- Humedad relativa de operación: 0 % - 100 % RH
- Altitud máxima de operación: 4.000 m
- Refrigeración: Convección natural
- Nivel de ruido: ≤ 29 dB
- Comunicación: RS485; WLAN / Ethernet (Smart Dongle-WLAN-FE opcional); 4G (Smart Dongle-4G opcional)
- Peso (con soportes de montaje): 21 kg
- Dimensiones (con soportes de montaje): 490 x 460 x 130 mm
- Grado de protección: IP66
- Consumo nocturno: < 5,5 W
Datos de Rendimiento y Curvas de Eficiencia
Eficiencia de Conversión
- Eficiencia máxima: 98,6 %
- Eficiencia europea ponderada: 98,1 %
Capacidad de Respaldo (Off-Grid)
- Potencia nominal en respaldo: 10.000 W
- Sobrecarga 110 %: continua
- Sobrecarga 150 %: 1 min (trifásico)
- Sobrecarga 200 %: 10 segundos
- Tiempo de conmutación: ≤ 20 ms (con SmartGuard-63A-T0)
Gestión de Carga Asimétrica
- Salida trifásica asimétrica: hasta 100 %
- Optimizadores compatibles: SUN2000-450W-P2, SUN2000-600W-P
Aplicaciones Detalladas y Casos de Uso
Autoconsumo Residencial y Comercial
- Instalaciones trifásicas de autoconsumo con almacenamiento en baterías LUNA2000
- Optimización del consumo propio mediante gestión inteligente de la energía fotovoltaica
- Carga de batería desde la red para aprovechar tarifas valle
Respaldo de Energía
- Respaldo de toda la vivienda en combinación con el dispositivo SmartGuard-63A-T0
- Conmutación a modo aislado en menos de 20 ms ante cortes de red
- Capacidad de sobrecarga del 200 % durante 10 segundos para arranque de cargas exigentes
Cargas Trifásicas Desequilibradas
- Soporte de cargas asimétricas en sistemas con distribución desequilibrada de potencia entre fases
- Detección de temperatura en conectores para mayor seguridad operativa
- Protección activa AFCI y desconexión rápida RSD con optimizadores compatibles
Certificaciones y Cumplimiento Normativo Completo
Estándares de Seguridad
- EN/IEC 62109-1 - Seguridad de convertidores de potencia para sistemas fotovoltaicos
- EN/IEC 62109-2 - Requisitos particulares para inversores fotovoltaicos
- EN/IEC 61643-11 - Protección contra sobretensiones Tipo II
Conexión a Red
- UNE 217002 / RD 244 (UNE 217001) - Normativa española de conexión a red
- EN 50549-1 - Requisitos de conexión a redes de distribución
- IEC 61727 / IEC 62116 / VDE 4105 / CEI 0-21 - Estándares internacionales de red
Componentes Compatibles de la Serie SUN2000
Este producto pertenece a la serie SUN2000 de Huawei. A continuación se enumeran los componentes complementarios disponibles bajo referencia separada para configurar la solución completa según las necesidades de la instalación.
Inversor de Red
- 01076593 — Huawei SUN2000-10KTL-LC0 10000W
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado, puesta en marcha y resolución de incidencias técnicas.
Huawei SUN2000-10K-MAP0
Referencia: 01076946 | Inversor Híbrido Trifásico
La solución definitiva para el autoconsumo trifásico con almacenamiento en aplicaciones que demandan máxima fiabilidad y eficiencia energética.
| Marca | Huawei |
| Tipo de inversor | Híbrido |
| Potencia nominal (W) | 10000 |
| Salida AC inversor o cargador | 3PH/N/PE (400/230Vac - 50Hz) |
| Tipo de batería compatible con inversor | Huawei Luna |
