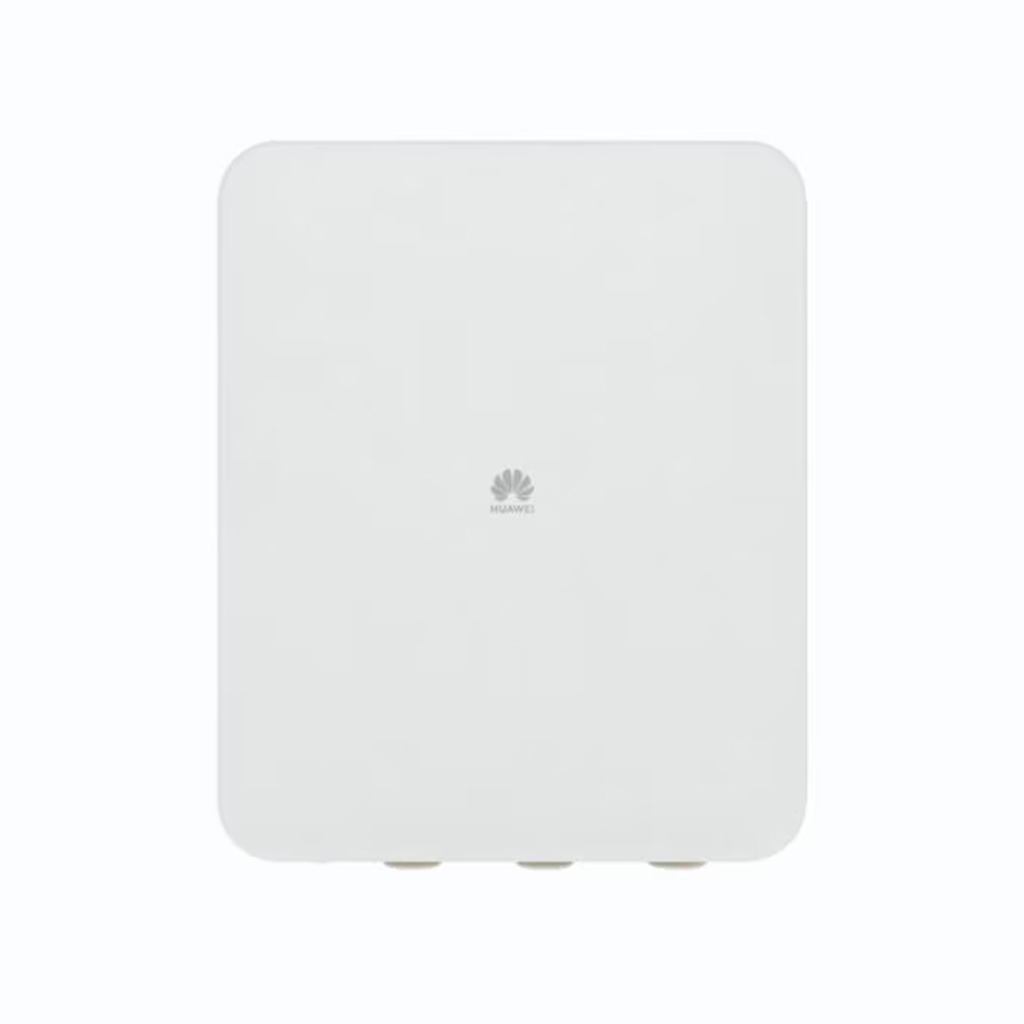

[01076984] Huawei backup SmartGuard 63A-T0

Unidad de conmutación de respaldo trifásica Huawei SmartGuard 63A-T0
Corriente máxima: 63 A | Conmutación: ≤20 ms (MAP0) o ≤100 ms (M1, MB0) | Control EMMA integrado
Tensión: 380/400/415 V trifásica | Protección IP55 | Modo bypass manual

Esta combinación no existe.

Para ver los precios, por favor regístrese o inicie sesión con su cuenta.

📕 Descarga de documentación

01 Ficha técnica SmartGuard 63A-T0/AUT0 Huawei [EN]

02 Manual SmartGuard 63A-T0/AUT0 Huawei [EN]

03 Declaración de conformidad SmartGuard 63A-T0/AUT0 Huawei [EN]

03 Garantía Huawei [ES]

Términos y condiciones de venta

Nombre mostrado: [01076984] Huawei backup SmartGuard 63A-T0
Código HS: 85371098

Huawei SmartGuard 63A-T0 trifásico de conmutación de respaldo 63 A

Unidad de conmutación trifásica con EMMA integrado, modo bypass, control de grupo electrógeno y envolvente IP55.

El SmartGuard 63A-T0 es la unidad trifásica de conmutación y gestión de cargas de Huawei. Se intercala entre la acometida de red y el cuadro general para separar las cargas respaldadas de las no respaldadas y conmutar de forma automática a modo respaldo ante una falta de red.

Admite tensión nominal de 380/400/415 V y 220/230/240 V en configuración L1/L2/L3/N+PE, hasta 63 A procedentes de red y hasta 60 A procedentes del inversor. La conmutación se realiza en un tiempo igual o inferior a 20 ms con inversores MAP0 y en 100 ms o menos con inversores M1 y MB0. En modo respaldo ofrece salida monofásica para los inversores M1 y MB0, y salida trifásica y monofásica para los MAP0.

La referencia corresponde únicamente a la unidad de conmutación. No genera ni almacena energía: las cifras que se recogen a continuación son las del propio SmartGuard.

SKU

01076984

Corriente máxima

63 A

Conmutación

≤ 20 ms (MAP0)

Protección

IP55

Especificaciones Técnicas Detalladas

Prestaciones Interfaces Medida y gestión Datos generales

Tensión AC nominal	380/400/415 V y 220/230/240 V, L1/L2/L3/N+PE
Corriente máxima desde y hacia red	63 A
Corriente máxima desde y hacia inversor	60 A
Corriente máxima a cargas de respaldo	63 A
Corriente máxima a cargas no respaldadas	63 A
Suma de corriente de ambas salidas	No superior a 63 A
Soporte de huecos de tensión (LVRT)	Soportado
Tiempo de conmutación	≤ 20 ms (MAP0); ≤ 100 ms (M1/MB0)
Conmutación sin corte	Deshabilitada por defecto, se habilita manualmente
Modo de operación bypass	Manual
Modo grupo electrógeno (DG)	Control remoto

Salida de alimentación	9,5 – 13,2 V a 100 mA, longitud ≤ 3 m
LAN	10/100 Mbps, longitud ≤ 100 m
WAN	10/100 Mbps, longitud ≤ 100 m
WLAN	Modo AP, 802.11 b/g/n (2,4 – 2,4835 GHz)
RS485	9.600 / 19.200 / 115.200 bps, 2 puertos, longitud ≤ 50 m
Entradas digitales	2 puertos, longitud ≤ 20 m; puerto 3 activo
Salidas digitales	2 puertos, longitud ≤ 20 m
Puerto DG DO	Puerto pasivo, 1 – 100 mA a ≤ 24 V
ATS	Requiere ATS externo con control y reposición automáticos

Rango de corriente de medida	≤ 63 A
Precisión de energía	± 1 %
Smart Energy Controller gestionados	Hasta 3
Smart Charger gestionados	Hasta 2
Bombas de calor gestionadas	Hasta 14
Dispositivos Shelly gestionados	Hasta 20

Dimensiones (An x Al x Pr)	600 x 170 x 490 mm
Peso sin placa de montaje	17 kg
Refrigeración	Convección natural
Humedad relativa	5 % – 95 % HR sin condensación
Altitud máxima de operación	4.000 m, con reducción por encima de 2.000 m
Grado de protección	IP55
Temperatura de operación	-25 °C a 50 °C
Código de barras	8435438898486
Referencia interna Techno Sun	01076984

Límites operativos y reducción de potencia

Modo conectado a red

De -25 °C a 30 °C: sin reducción de corriente.
De 30 °C a 50 °C: reducción lineal de 63 A a 43 A.

Modo aislado de red

De -25 °C a 40 °C: sin reducción de corriente.
De 40 °C a 50 °C: reducción lineal de 60 A a 50 A.

Dispositivos compatibles

Hasta 3 inversores MAP0 en conexión paralela como Smart Energy Controller.
Hasta 1 inversor M1 o MB0 como Smart Energy Controller.
Smart Charger SCharger-7KS-S0 y SCharger-22KT-S0.
Bomba de calor con interfaz SG-ready.
Dispositivos Shelly Plus Plug S, Shelly Plus 2PM y Shelly Pro 2PM.

Salidas en modo respaldo

Salida monofásica con inversores M1 y MB0.
Salida trifásica y monofásica con inversores MAP0.
Modo bypass manual disponible ante avería del conjunto.

Aplicaciones Detalladas y Casos de Uso

chevron_right Respaldo de suministro trifásico

Viviendas y pequeños comercios con acometida trifásica de hasta 63 A.
Separación del cuadro en circuito respaldado y circuito no respaldado.
Conmutación automática y retorno al servicio de red sin intervención manual.

chevron_right Instalaciones con grupo electrógeno

Modo DG con control remoto sobre el arranque del grupo.
Puerto DG DO pasivo para 1 – 100 mA a un máximo de 24 V.
Integración con ATS externo de control y reposición automáticos.

chevron_right Gestión inteligente de cargas

Coordinación de hasta tres Smart Energy Controller en paralelo.
Control de hasta dos cargadores de vehículo eléctrico.
Gestión de hasta catorce bombas de calor y veinte dispositivos Shelly.

chevron_right Instalación en exterior o en local técnico

Envolvente IP55 con refrigeración por convección natural.
Rango de temperatura de operación de -25 °C a 50 °C.
Altitud de trabajo de hasta 4.000 m con reducción por encima de 2.000 m.

Certificaciones y Documentación Oficial

Cumplimiento normativo

check Marcado CE - declaración de conformidad del SmartGuard 63A-T0 incluida en la documentación adjunta.
check IP55 - grado de protección del envolvente según IEC 60529.

Documentación disponible

check Ficha técnica - especificaciones oficiales del fabricante.
check Manual de instalación - procedimiento de montaje, cableado y puesta en marcha.
check Condiciones de garantía - documento oficial de garantía Huawei en español.

Servicio Técnico Profesional Techno Sun

Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado, selección de referencias, puesta en marcha y resolución de incidencias técnicas.

STOCK PERMANENTE ENVÍO 24-48H GARANTÍA OFICIAL HUAWEI
