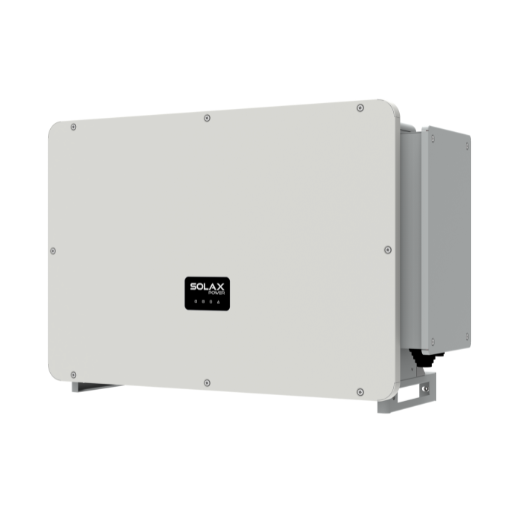

SolaX X3-FTH-136K-P Forth Plus
[103025001500] SolaX X3-FTH-136K-P Forth Plus
Inversor SolaX Power X3-FTH-136K-P Forth Plus
Especificaciones: 95 kg
Referencia: 103025001500
Nombre mostrado:
[103025001500] SolaX X3-FTH-136K-P Forth Plus
Especificaciones Técnicas Detalladas
- Potencia máxima de entrada PV: 204 kWp
- Tensión máxima de entrada PV: 1.100 V
- Tensión nominal de entrada: 580 / 600 V
- Tensión de arranque: 200 V
- Rango de tensión MPPT: 180 – 1.000 V
- Número de rastreadores MPPT: 12
- Strings por rastreador MPPT: 2
- Corriente máxima por MPPT: 32 A
- Corriente de cortocircuito máxima por MPPT (Isc): 46 A
- Sobredimensionamiento PV (DC/AC): 150 %
- Potencia nominal de salida AC: 136 kW
- Corriente nominal de salida AC: 157,1 A / 145,4 A (220 V / 230 V)
- Potencia aparente máxima de salida: 172,8 / 160,0 kVA
- Corriente máxima de salida AC: 166,7 A / 159,5 A
- Tensión nominal AC: 220/380 V, 230/400 V, 3/N/PE o 3/PE
- Rango de tensión AC: 304 – 480 V
- Frecuencia nominal / Rango de frecuencia AC: 50 / 60 Hz ± 5 %
- Distorsión armónica total (THDi) a potencia nominal: < 3 %
- Factor de potencia: 0,8 inductivo – 0,8 capacitivo
- Sobrecarga de salida admisible: 110 %
- Eficiencia MPPT: 99,9 %
- Eficiencia máxima: 99,0 %
- Grado de protección: IP66
- Rango de temperatura de operación: -30 °C a +60 °C (derating por encima de 45 °C)
- Altitud máxima de operación: 4.000 m (derating por encima de 3.000 m)
- Humedad relativa: 0 – 100 %
- Dimensiones (Ancho × Alto × Fondo): 985 × 660 × 327,5 mm
- Peso: 87 kg
- Sistema de refrigeración: Ventilación forzada inteligente (Smart fan cooling)
- Interfaces de comunicación: RS485, USB, DRM, PLC (opcional)
- Módulo de monitorización opcional: Pocket WiFi / LAN / 4G
- Pantalla: LCD 16×2 (opcional) / 4 LED
- Conexión AC: Compatible con cable de aluminio
- Protección de sobretención / subtención: Sí
- Protección de aislamiento DC: Sí
- Vigilancia de red: Sí
- Monitorización de inyección DC: Sí
- Detección de corriente residual: Sí
- Protección antiiislamiento: Sí
- Detección de fallos en strings: Sí (monitorización inteligente de corriente por string)
- Protectores de sobretención DC / AC (SPD): Tipo II / Tipo II (Tipo I+II como opción)
- Protección AFCI (arco eléctrico): Opcional
- Detección de sobretemperatura en bornes AC: Sí
- Alimentación auxiliar AC (APS): Opcional
- Comunicación por línea eléctrica (PLC): Opcional
- Diseño sin fusibles: Sí (monitorización inteligente de corriente por string)
Datos de Rendimiento y Curvas de Eficiencia
Eficiencia Energética
- Eficiencia MPPT: 99,9 %
- Eficiencia máxima de conversión: 99,0 %
- THDi en carga nominal: < 3 %
- Factor de potencia ajustable: 0,8 ind. – 0,8 cap.
Límites Operacionales
- Temperatura de trabajo: -30 °C a +60 °C
- Derating térmico a partir de: 45 °C
- Altitud sin derating: hasta 3.000 m
- Humedad relativa admisible: 0 – 100 %
Capacidad de Campo PV
- Potencia PV máxima admisible: 204 kWp
- Sobredimensionamiento DC/AC: 150 %
- Sobreproducción admisible AC: 110 %
- Corriente máxima por MPPT: 32 A (Isc 46 A)
Aplicaciones Detalladas y Casos de Uso
Plantas Fotovoltaicas Industriales y Comerciales de Gran Potencia
- Instalaciones fotovoltaicas sobre cubierta industrial desde 100 kW hasta varios MW
- Plantas de generación en suelo para autoconsumo industrial colectivo
- Configuraciones con múltiples unidades en paralelo para superar el megavatio
- Proyectos de compensación de reactiva nocturna gracias a la gestión de potencia reactiva en horario sin irradiación
Autoconsumo Colectivo y Comunidades Energéticas
- Proyectos de autoconsumo colectivo regulados por el RD 244/2019 en España
- Comunidades energéticas locales con generación centralizada y reparto de excedentes
- Integración con sistemas de gestión energética (EMS) mediante RS485 / Modbus
- Control de exportación incorporado para cumplimiento de vertido cero o limitado
Entornos con Condiciones Ambientales Exigentes
- Instalaciones en zonas de alta altitud (hasta 4.000 m) con derating gestionado
- Regiones con amplias variaciones de temperatura gracias al rango de operación -30 °C a +60 °C
- Entornos con humedad relativa de hasta el 100 % por su protección IP66
- Ubicaciones con riesgo de polvo o proyecciones de agua (interior / exterior)
Proyectos con Diagnóstico Avanzado y Mantenimiento Remoto
- Plantas que requieren diagnóstico remoto de curva I-V por string para detección temprana de averías
- Instalaciones con mantenimiento preventivo mediante actualización de firmware en remoto (OTA)
- Proyectos que integran monitorización 4G o LAN en zonas sin cobertura WiFi estable
- Instalaciones que exigen registro continuo de producción con granularidad por rastreador MPPT
Certificaciones y Cumplimiento Normativo Completo
Seguridad del Producto
- IEC/EN 62109-1 — Seguridad de inversores para sistemas de potencia fotovoltaica (Requisitos generales)
- IEC/EN 62109-2 — Seguridad de inversores para sistemas de potencia fotovoltaica (Requisitos específicos)
- NB/T 32004 — Norma técnica de inversores fotovoltaicos conectados a red
Compatibilidad Electromagnética y Red
- IEC/EN 61000 — Compatibilidad electromagnética (EMC)
- EN 50549 — Instalaciones generadoras conectadas a redes de distribución pública
- VDE4105 — Generadores conectados a la red de baja tensión (mercado alemán)
- AS4777.2 — Instalaciones de inversores conectados a red (mercado australiano)
Rendimiento y Medición
- IEC 61727 — Sistemas fotovoltaicos: características de la interfaz de conexión a red
- IEC 62116 — Procedimiento de prueba antiislamiento para inversores fotovoltaicos
- IEC 61683 — Acondicionadores de potencia fotovoltaica: medición de eficiencia
- EN 50530 — Eficiencia global de inversores fotovoltaicos conectados a red
- IEC 60068 — Pruebas ambientales (temperatura, humedad, vibración)
Componentes Compatibles de la Serie X3-Forth
Este inversor pertenece a la serie X3-Forth de SolaX Power. A continuación se enumeran los componentes complementarios disponibles bajo referencia separada para completar la solución según las necesidades de cada instalación.
Extensión de Garantía
- ACC2748 — Extensión de garantía de 5 años para X3-FORTH | SolaX Power
- ACC2160 — Extensión de garantía de 10 años para X3-FORTH | SolaX Power
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado, puesta en marcha y resolución de incidencias técnicas para equipos de gran potencia industrial.
STOCK PERMANENTE
ENVÍO 24-48H
GARANTÍA OFICIAL SOLAX POWER
SolaX X3-FTH-136K-P Forth Plus
Referencia: 103025001500 | Inversor de Red Trifásico 136 kW
La solución definitiva para generación fotovoltaica industrial de gran escala en aplicaciones que demandan máxima eficiencia de conversión, flexibilidad de diseño de campo PV y supervisión remota continua.
GARANTÍA OFICIAL SOLAX POWER
DISTRIBUIDOR AUTORIZADO
| Marca | SolaX Power |
| Tipo de inversor | de Red |
| Potencia nominal (W) | 136000 |
| Salida AC inversor o cargador | 3PH/N/PE (400/230Vac - 50Hz) |
