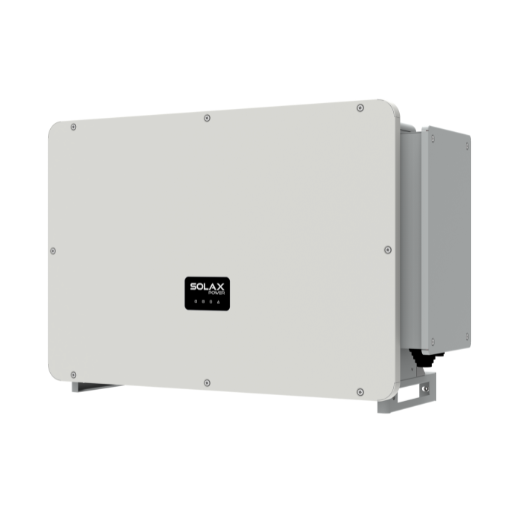

SolaX X3-FTH-150K-P Forth Plus 150 kW Trifásico

Inversor de red trifásico de gran potencia con 12 MPPT y eficiencia máxima del 99%

El SolaX X3-FTH-150K-P es un inversor de red trifásico de 150 kW perteneciente a la serie Forth Plus, diseñado para instalaciones fotovoltaicas industriales y comerciales de gran escala. Incorpora 12 rastreadores MPPT independientes con 2 strings por MPPT, tensión de entrada PV de hasta 1.100 V y admite una sobredimensión del campo fotovoltaico del 150%. Con eficiencia máxima del 99% y rango de tensión MPPT de 180 a 1.000 V, es la solución de alta potencia de SolaX Power para plantas solares que exigen máximo rendimiento y robustez operativa en entornos exigentes.

SKU

103025001600

Potencia nominal AC

150 kW

N.º de MPPT

12 MPPT

Eficiencia máxima

99%

Especificaciones Técnicas Detalladas

Entrada DC Salida AC Sistema y Entorno Comunicaciones

Potencia máxima del campo FV: 225 kWp
Tensión máxima de entrada PV: 1.100 V
Tensión nominal de entrada: 580/600 V
Tensión de arranque: 200 V
Rango de tensión MPPT: 180 ~ 1.000 V
Número de rastreadores MPPT: 12
Strings por rastreador MPPT: 2
Corriente máxima de entrada por MPPT: 32 A
Corriente de cortocircuito PV por MPPT (Isc): 46 A
Sobredimensionado del campo FV admitido: 150%

Potencia de salida AC nominal: 150 kW
Corriente de salida AC nominal: 173,2 A (230/400 V) / 160,4 A (220/380 V)
Potencia aparente máxima de salida: 165 kVA
Corriente máxima de salida AC: 183,4 A (230/400 V) / 175,4 A (220/380 V)
Tensión nominal AC: 220/380 V, 230/400 V — 3/N/PE, 3/PE
Rango de tensión AC: 304 ~ 480 V
Frecuencia nominal / Rango de frecuencia AC: 50/60 Hz ± 5 Hz
Distorsión harmónica total (THDi) a potencia nominal: < 3%
Rango del factor de potencia: 0,8 inductivo ~ 0,8 capacitivo

Eficiencia MPPT: 99,9%
Eficiencia máxima: 99%
Grado de protección: IP66
Temperatura de operación: -30 °C ~ +60 °C (con derating por encima de +45 °C)
Altitud máxima de operación: 4.000 m (con derating por encima de 3.000 m)
Humedad relativa: 0 ~ 100%
Dimensiones (An × Al × Pr): 985 × 660 × 327,5 mm
Peso: 87 kg
Sistema de refrigeración: Ventilación forzada inteligente (Smart Fan Cooling)

Interfaces de comunicación estándar: RS485, USB, DRM, PLC (opcional)
Módulo de monitorización opcional: Pocket WiFi / LAN / 4G
Display: LCD 16×2 (opcional) / 4 LEDs indicadores
Monitorización remota: 24 horas / Actualización remota de firmware
Diagnóstico inteligente de curva I-V: Soportado
Monitorización de corriente por string: Integrada — diseño Fuse Free
Compensación reactiva nocturna: Soportada

Datos de Rendimiento y Curvas de Eficiencia

Eficiencia Energética

Eficiencia máxima del sistema: 99%
Eficiencia del rastreador MPPT: 99,9%
Sobredimensionado del campo FV: hasta 150% de la potencia nominal AC
Sobrecarga admitida en salida AC: hasta 110%

Límites Operacionales

Rango térmico de operación: -30 °C a +60 °C
Derating térmico: activado por encima de +45 °C
Altitud sin derating: hasta 3.000 m
Altitud máxima con derating: 4.000 m
Humedad relativa admitida: 0 ~ 100%

Inyección a Red y Calidad de Energía

Control de exportación de potencia: integrado
Factor de potencia ajustable: 0,8 ind. ~ 0,8 cap.
THDi a plena carga: < 3%
Compensación reactiva nocturna (Q@Night): soportada

Aplicaciones Detalladas y Casos de Uso

chevron_right Instalaciones Comerciales e Industriales de Gran Potencia

Plantas solares en cubierta de naves industriales, centros comerciales y grandes superficies
Instalaciones de autoconsumo colectivo en polígonos industriales (150 kW por unidad)
Proyectos de generación fotovoltaica en grandes aparcamientos y cubiertas logísticas
Conexión directa a transformadores de baja tensión 230/400 V y 220/380 V
Integración en proyectos de eficiencia energética con reducción de demanda en punta

chevron_right Plantas Fotovoltaicas en Suelo con Múltiples Orientaciones

Plantas en suelo con strings en distintas orientaciones o inclinaciones — 12 MPPT independientes por inversor
Campos FV heterogéneos donde los rastreadores individuales maximizan la producción por segmento
Instalaciones con sombras parciales gestionadas mediante diagnóstico Smart I-V Curve
Proyectos en entornos de altitud elevada: operación hasta 4.000 m con derating controlado
Entornos climáticos extremos: tolera temperaturas de operación de -30 °C a +60 °C

chevron_right Proyectos con Requisitos de Calidad de Red Avanzados

Instalaciones con obligación de compensación reactiva nocturna según normativa nacional
Proyectos con control de exportación de potencia activo integrado en el propio equipo
Plantas con comunicación avanzada RS485, Modbus TCP, PLC y módulos WiFi/LAN/4G opcionales
Instalaciones bajo códigos de red europeos: EN 50549, VDE4105, IEC 61727, IEC 62116
Plantas con monitorización remota continua (24 h) y actualización de firmware en campo

chevron_right Entornos con Exigencias de Seguridad Elevadas

Proyectos con protección AFCI (detección de arco eléctrico) disponible como opción integrada
Instalaciones que requieren protecciones SPD Tipo II en DC y AC de fábrica
Plantas con detección de temperatura en terminales AC para prevención de fallos térmicos
Instalaciones con monitorización por string sin fusibles (Fuse Free Design)
Ubicaciones exteriores que exigen grado de protección IP66 frente a polvo y lluvia intensa

Certificaciones y Cumplimiento Normativo Completo

Seguridad del Equipo

check IEC/EN 62109-1 — Seguridad de inversores para sistemas fotovoltaicos: requisitos generales
check IEC/EN 62109-2 — Seguridad de inversores para sistemas fotovoltaicos: requisitos específicos
check NB/T 32004 — Estándar técnico para inversores fotovoltaicos conectados a red

Compatibilidad Electromagnética (EMC)

check IEC/EN 61000 — Serie de compatibilidad electromagnética para equipos de potencia

Códigos de Red y Conexión

check EN 50549 — Generadores en redes de distribución de baja y media tensión
check VDE4105 — Normativa alemana de conexión en baja tensión
check AS4777.2 — Normativa australiana para inversores conectados a red
check IEC 61727 — Características de la interfaz de conexión a la red de sistemas FV
check IEC 62116 — Prueba de prevención de funcionamiento en isla

Rendimiento y Fiabilidad

check IEC 61683 — Medición de la eficiencia de inversores fotovoltaicos
check IEC 60068 — Pruebas de fiabilidad ambiental (temperatura, humedad, vibración)
check EN 50530 — Rendimiento global del rastreador MPPT en inversores FV
