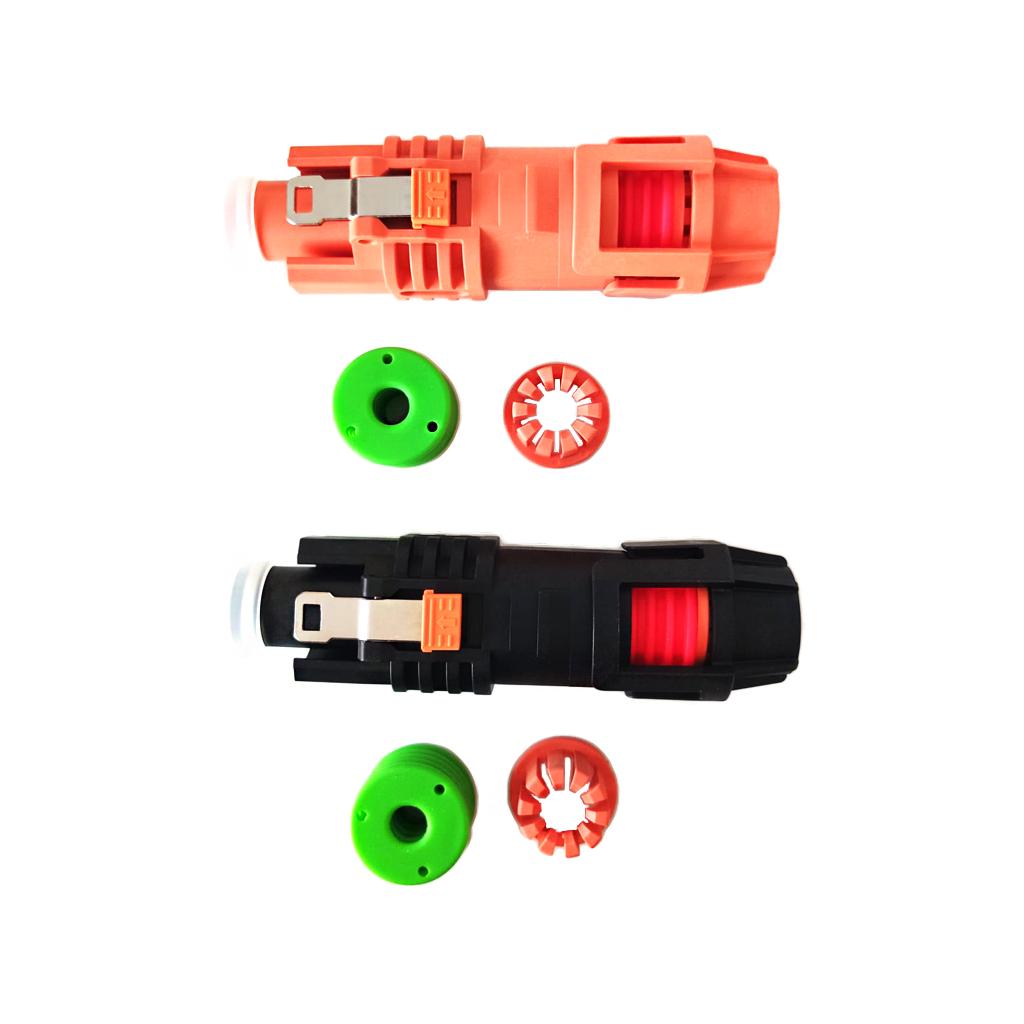

Conector macho BYD para LVS V2, sección 35 mm²
Corriente estanca de 250 A | Grado de protección: IP67 | Tapa trasera atornillada
Compatible con la serie Battery-Box Premium LVS | Ref. fabricante 13208292-00

    Esta combinación no existe.

    Para ver los precios, por favor regístrese o inicie sesión con su cuenta.
    Contáctenos
    📕 Descarga de documentación

    Términos y condiciones de venta

    Nombre mostrado: [13208292-00] BYD Conector macho para LVS 35mm2 V2

    Conector macho BYD LVS 35 mm² V2 para cable de potencia en corriente continua

    Conector unipolar estanco de la serie LVS, versión V2 con tapa trasera atornillada, para conductor de 35 mm²

    Conector macho (plug) unipolar de corriente continua de la familia de conectores estancos BYD de 250 A, en la variante preparada para conductor de 35 mm². Corresponde a la referencia SAP del fabricante 13208292-00, el conector de nuevo tipo (V2) que BYD introdujo en sustitución de la referencia anterior 13079368-00 mediante notificación oficial de cambio de producto.

    Se suministra como pieza suelta de reposición para el cableado de potencia en corriente continua de los equipos de la serie Battery-Box Premium LVS. La versión V2 monta la tapa trasera mediante tornillo en lugar del clip del tipo anterior y elimina la necesidad de seleccionar juegos internos distintos según el tipo de cable, lo que simplifica el montaje en obra y el trabajo de reposición.

    SKU

    13208292-00

    Sección de cable

    35 mm²

    Serie

    LVS V2

    EAN

    8435438805996

    Descripción Funcional del Componente

    Qué es esta referencia

    • Una unidad de conector macho unipolar de corriente continua, no un conjunto de cableado.
    • Versión V2 (nuevo tipo) según la notificación de cambio de producto de BYD de 17-05-2021.
    • Preparado para conductor de 35 mm² con la combinación de junta y garra correspondiente.
    • Referencia SAP del fabricante 13208292-00; sustituye a la referencia 13079368-00.

    Mejoras de la versión V2

    • Montaje de la tapa trasera por tornillo en lugar de por clip, con mejor repetibilidad de cierre.
    • No requiere seleccionar juegos internos diferentes en función del tipo de cable.
    • La familia de nuevo tipo amplía el rango con la sección de 95 mm² (referencia 13282391-00).
    • Mantiene la codificación mecánica por posición de llave y el color de la carcasa según polaridad.

    Compatibilidad declarada

    • Conector de cable de corriente continua de la serie Battery-Box Premium LVS de BYD.
    • Familia de conectores estancos unipolares de 250 A del fabricante Shenzhen BYD Electronics.
    • Se acopla con la base correspondiente (socket) de conexión por terminal de ojal o por pletina.
    • Codificación por polaridad: carcasa naranja para polo positivo y negra para polo negativo.

    Especificaciones Técnicas Detalladas

    Referencia SAP del fabricante13208292-00
    Referencia sustituida13079368-00 (conector de tipo anterior)
    Tipo de piezaConector macho (plug) unipolar de corriente continua
    Denominación de la familiaConector estanco unipolar de 250 A, un solo conductor
    Serie de aplicaciónLVS V2
    Sección de conductor35 mm²
    Codificación mecánicaPosición de llave diferenciada por polaridad
    Color de carcasaNaranja (polo positivo) / negro (polo negativo)
    Código EAN8435438805996
    Diámetro exterior del aislamiento, cable de capa simple10,2 ± 0,3 mm
    Diámetro exterior del aislamiento, cable de doble capa13,1 ± 0,3 mm
    TerminalTerminal para 35 mm²
    Junta de estanqueidad, cable de capa simpleTipo D
    Junta de estanqueidad, cable de doble capaTipo C
    Garra de retención, cable de capa simpleTipo K
    Garra de retención, cable de doble capaTipo J
    Montaje de la tapa traseraAtornillada (versión V2)
    Impedancia de contacto a baja potencia≤ 0,35 mΩ
    Resistencia de aislamientoSuperior a 500 MΩ (1000 V CC durante 5 minutos)
    Tensión soportada2500 V CA durante 1 minuto
    Corriente de fuga durante el ensayo de rigidez≤ 10 mA, sin perforación ni arco
    Ensayo de calentamiento para 35 mm²Sobrecorriente de 150 A según GB/T 11918.1-2014
    Incremento de temperatura admisible≤ 30 °C
    Fuerza de inserción y extracciónInferior a 70 N (sin actuar el enclavamiento)
    Durabilidad500 ciclos de conexión y desconexión, a 200 ciclos por hora
    Resistencia del enclavamiento a tracciónSuperior a 250 N (método LV214)
    TerminalAleación de cobre con plateado
    Carcasa plásticaNylon, clasificación UL94 V-0
    Junta tórica de estanqueidadCaucho, clasificación UL94 V-0
    Muelle de torsiónAcero inoxidable con pasivado superficial
    EnclavamientoAleación de zinc niquelada
    Grado de protecciónIP67 (ensayo según GB/T 30038 o GB/T 4208)
    Protección contra choque eléctricoIPXXB en estado conectado e IPXXD en estado desconectado, según GB/T 18384.3-2015
    Ensayo de niebla salina48 horas según GB/T 28046.4
    Ensayo de choque térmicoAlmacenamiento a alta y baja temperatura según GB/T 28046.4
    Condiciones de almacenamiento25 a 35 °C, humedad relativa del 50 al 70 %, buena ventilación
    Atmósfera de almacenamientoSin iones de cloro ni de azufre, sin exposición solar directa
    Dimensiones logísticas del embalaje9,4 × 4,6 × 13,6 cm

    Datos de Funcionamiento y Límites Operativos

    Límites eléctricos verificados

    • Rigidez dieléctrica ensayada a 2500 V CA durante un minuto sin perforación ni cebado de arco.
    • Aislamiento superior a 500 MΩ medido a 1000 V CC entre conductor y envolvente.
    • Impedancia de contacto máxima de 0,35 mΩ, medida únicamente entre pin y base.
    • Calentamiento inferior a 30 °C con 150 A de sobrecorriente en la variante de 35 mm².

    Comportamiento mecánico

    • Vida útil de 500 ciclos de acoplamiento y desacoplamiento.
    • Esfuerzo de inserción por debajo de 70 N, apto para montaje manual en obra.
    • Retención del enclavamiento por encima de 250 N frente a tracción accidental del cable.
    • Superficies sin rebabas ni aristas vivas en las zonas accesibles al operario.

    Advertencias de uso del fabricante

    • Desconectar siempre la alimentación antes de conectar, desconectar o realizar mantenimiento.
    • Queda prohibida la maniobra en carga del conector.
    • Verificar la correspondencia de polaridad por color y posición de llave antes del acoplamiento.
    • Comprobar el asiento de la junta y el par de la tapa trasera tras el crimpado.

    Aplicaciones Detalladas y Casos de Uso

    chevron_rightReposición de cableado de potencia en corriente continua
    • Sustitución de un conector dañado en el lazo de potencia de un equipo de la serie LVS.
    • Reparación tras un crimpado defectuoso o un aislamiento deteriorado en el extremo del cable.
    • Recambio del conector de tipo anterior por el de nuevo tipo durante una intervención de servicio.
    • Reposición del conector después de un traslado de equipo que obliga a rehacer la longitud de cable.
    chevron_rightConfección de latiguillos de potencia a medida
    • Montaje de latiguillos con conductor de 35 mm² de longitud adaptada al armario o al recinto.
    • Preparación de mangueras con aislamiento de capa simple o de doble capa dentro de los diámetros admitidos por el juego de junta y garra.
    • Estandarización de extremos con codificación de polaridad por color en instalaciones con varios lazos.
    chevron_rightServicio postventa y mantenimiento preventivo
    • Stock de repuesto para empresas instaladoras y servicios de asistencia técnica.
    • Renovación de juntas y conectores en revisiones periódicas de instalaciones expuestas a intemperie.
    • Sustitución preventiva en instalaciones sometidas a niebla salina o a ciclos térmicos severos.
    chevron_rightCriterios de selección de la referencia
    • Comprobar la sección real del conductor: esta referencia corresponde a 35 mm².
    • Medir el diámetro exterior del aislamiento y contrastarlo con los valores de la tabla de montaje.
    • Seleccionar la polaridad correcta mediante el color de carcasa y la posición de llave.
    • Para otras secciones existen las referencias equivalentes de 50, 70 y 95 mm² del mismo fabricante.

    Certificaciones y Cumplimiento Normativo

    Materiales y clasificación al fuego

    • checkUL94 V-0 - clasificación declarada para la carcasa de nylon y para la junta tórica.
    • checkTerminal plateado - aleación de cobre con recubrimiento de plata para la superficie de contacto.
    • checkEnclavamiento niquelado - aleación de zinc con niquelado superficial.

    Ensayos declarados en la especificación de producto

    • checkGB/T 4208 / GB/T 30038 - método de ensayo del grado de protección IP67.
    • checkGB/T 18384.3-2015 - protección de personas contra choque eléctrico, IPXXB e IPXXD.
    • checkGB/T 11918.1-2014 - ensayo de calentamiento por sobrecorriente.
    • checkGB/T 28046.4 - niebla salina de 48 horas y choque térmico frío-calor.
    • checkLV214 - ensayo de tracción del enclavamiento.

    Servicio Técnico Profesional Techno Sun

    Soporte técnico especializado para instaladores profesionales: identificación de la referencia correcta de conector según la sección y el tipo de aislamiento del cable, criterios de crimpado y verificación de estanqueidad tras el montaje.

    STOCK PERMANENTE ENVÍO 24-48H GARANTÍA OFICIAL BYD

    Conector macho BYD LVS 35 mm² V2

    Referencia: 13208292-00 | Conector de potencia CC unipolar

    Pieza de reposición para el cableado de potencia en corriente continua de equipos de la serie Battery-Box Premium LVS, con estanqueidad IP67 y enclavamiento mecánico verificado a más de 250 N.
