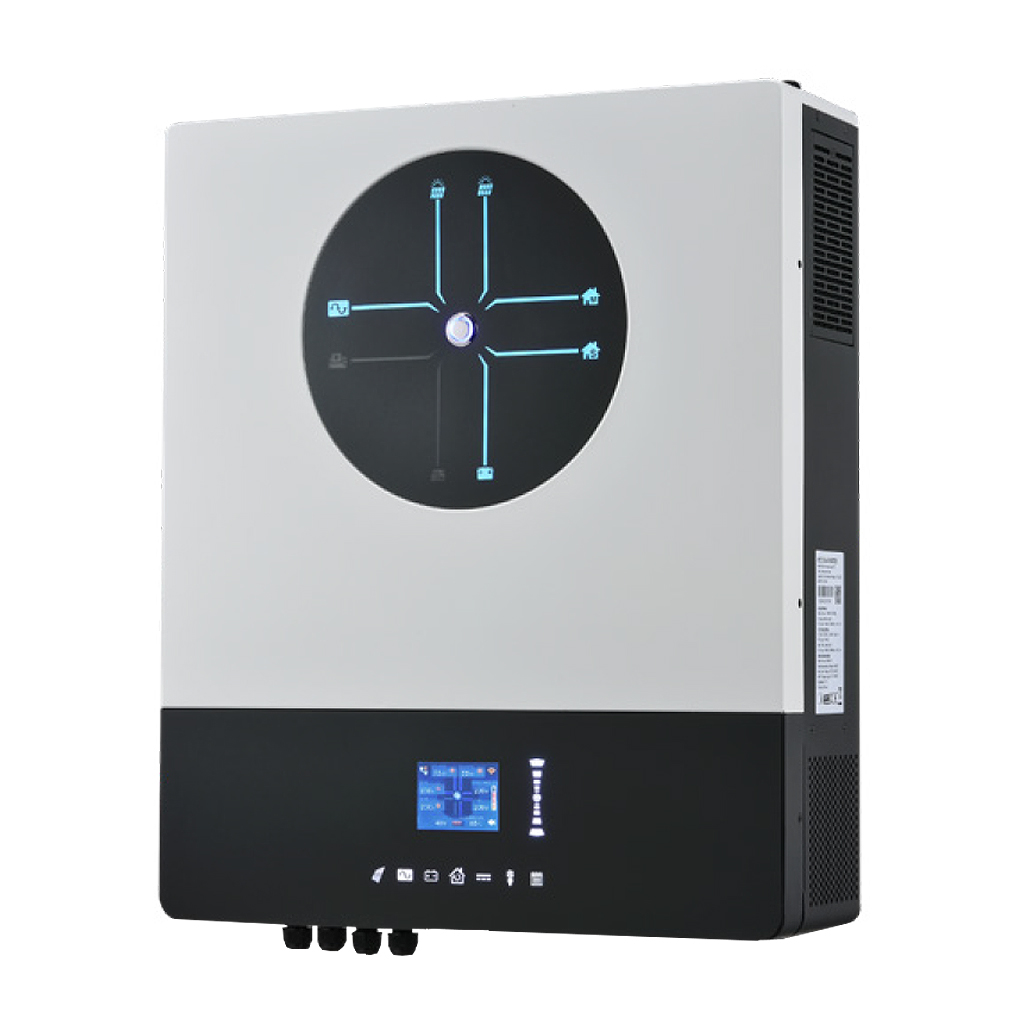

[96-346642-00G] 48/8000 Axpert Ultra | 8kW | 48V

Paralelizable hasta 6 unidades

Marca
- Axpert - Solitia
Tipo de inversor
- de Aislada
Potencia nominal (W)
- 8000
Salida AC inversor o cargador
- 1PH (230Vac - 50Hz)
Tipo de batería compatible con inversor
- Litio LV
- Pylontech
- Sunwoda
- Ácido Plomo
- AGM

Esta combinación no existe.

Para ver los precios, por favor regístrese o inicie sesión con su cuenta.

📕 Descarga de documentación

01 Ficha técnica Ultra 8-11kW Axpert [EN]

02 Manual Ultra 8-11K Axpert [EN]

Términos y condiciones de venta

Nombre mostrado: [96-346642-00G] 48/8000 Axpert Ultra | 8kW | 48V
Código HS: 85044086

Inversor cargador Solitia Axpert Ultra 8 kW de 48 V

Inversor de onda senoidal pura con doble entrada y doble salida de alterna y regulación MPPT de 150 A

Inversor cargador de la serie Axpert Ultra de Voltronic Power en su versión de 8.000 VA / 8.000 W sobre banco de baterías de 48 V. Integra la conversión a corriente alterna senoidal pura, un regulador solar MPPT de doble entrada y un cargador desde red o grupo electrógeno, con una potencia fotovoltaica admisible de 10.000 W repartida en dos seguidores de 5.000 W.

La arquitectura de dos entradas y dos salidas de corriente alterna permite conectar dos fuentes independientes con conmutación automática y gestionar de forma diferenciada una salida secundaria destinada a cargas prescindibles. El sensor de intensidad integrado habilita el trabajo en autoconsumo, y el equipo reserva un puerto de comunicación para el BMS de la batería en RS485, CAN-BUS o RS232.

El manejo se realiza desde una pantalla LCD en color de 2,8 pulgadas con operación deslizante, complementada por indicadores luminosos de estado y por conectividad Wi-Fi integrada para supervisión desde el móvil y actualización de firmware por aire.

SKU

96-346642-00G

Potencia nominal

8000 VA / 8000 W

Tensión de batería

48 VDC

Campo fotovoltaico

10.000 W (2 x 5.000 W)

Especificaciones Técnicas Detalladas

Entrada CA y modo redModo inversorCarga solar y de redComunicaciones y datos físicos

Entrada de corriente alterna

Forma de onda de entrada	Senoidal, procedente de red o de grupo electrógeno
Tensión nominal de entrada	230 Vac
Rango seleccionable	170-280 Vac para equipos informáticos; 90-280 Vac para electrodomésticos
Tensión de pérdida baja	170 Vac ± 7 V con red; 90 Vac ± 7 V con grupo electrógeno
Tensión de retorno de pérdida baja	180 Vac ± 7 V con red; 100 Vac ± 7 V con grupo electrógeno
Tensión de pérdida alta / retorno	280 Vac ± 7 V / 270 Vac ± 7 V
Tensión máxima de entrada	300 Vac
Corriente máxima de entrada	60 A
Corriente máxima de la segunda entrada	60 A
Corriente máxima de la segunda salida	60 A
Frecuencia nominal de entrada	50 Hz / 60 Hz con detección automática
Frecuencia de pérdida baja / retorno	40 ± 1 Hz / 42 ± 1 Hz
Frecuencia de pérdida alta / retorno	65 ± 1 Hz / 63 ± 1 Hz

Comportamiento en modo red

Rendimiento en modo red	> 95 % con carga resistiva nominal y batería cargada
Tiempo de transferencia	10 ms típicos en modo equipos informáticos; 20 ms típicos en modo electrodomésticos
Protección de cortocircuito en modo red	Interruptor magnetotérmico de 70 A
Protección de cortocircuito en modo batería	Circuitos electrónicos
Reducción de potencia	Por debajo de 170 V de tensión de entrada la potencia de salida se reduce progresivamente

Salida en modo batería

Potencia nominal de salida	8.000 W
Potencia de pico	16.000 VA
Forma de onda de salida	Senoidal pura
Regulación de tensión de salida	230 Vac ± 5 %
Frecuencia de salida	50 Hz o 60 Hz
Rendimiento de pico	93 %
Capacidad de sobrecarga	El doble de la potencia nominal durante 5 segundos
Protección de sobrecarga	100 ms con carga igual o superior al 180 %; 5 s con carga igual o superior al 120 %; 10 s entre el 105 % y el 120 %
THDV	< 5 % con carga lineal y < 10 % con carga no lineal a tensión nominal
Componente continua de salida	≤ 100 mV

Umbrales de la batería en modo inversor

Aviso de tensión baja	46,0 VDC con carga inferior al 20 %; 42,8 VDC entre el 20 % y el 50 %; 40,4 VDC con carga igual o superior al 50 %
Retorno del aviso de tensión baja	48,0 VDC, 44,8 VDC y 42,4 VDC respectivamente
Corte por tensión baja	44,0 VDC con carga inferior al 20 %; 40,8 VDC entre el 20 % y el 50 %; 38,4 VDC con carga igual o superior al 50 %
Recuperación por tensión alta	63 VDC
Corte por tensión alta	66 VDC
Precisión de medida de tensión continua	± 0,3 V en vacío
Limitación de potencia	Por debajo de 50 VDC de tensión de batería la potencia de salida se reduce progresivamente

Entrada fotovoltaica

Tipo de regulador	MPPT integrado
Potencia fotovoltaica nominal	10.000 W repartidos en 2 x 5.000 W
Rango de tensión MPPT	90 VDC a 450 VDC
Tensión máxima de circuito abierto del campo	500 VDC
Corriente máxima de entrada	27 A por seguidor, 40 A máximo
Tensión de arranque	80 V ± 5 VDC
Corriente máxima de carga solar	150 A

Cargador desde red

Corriente de carga a tensión nominal de entrada	120 A
Corriente máxima de carga total	150 A
Tensión de carga bulk con batería de plomo abierto	58,4 VDC
Tensión de carga bulk con batería AGM o gel	56,4 VDC
Tensión de flotación	54 VDC
Protección de sobrecarga	66 VDC
Algoritmo de carga	Tres etapas: bulk a corriente constante, absorción a tensión constante y mantenimiento en flotación
Sonda de temperatura de batería	Admite sensor BTS externo

Interfaz y comunicaciones

Pantalla	LCD en color de 2,8 pulgadas con operación deslizante
Indicadores	Pilotos luminosos de estado integrados
Conectividad inalámbrica	Wi-Fi integrado para monitorización móvil y actualización de firmware por aire
Puertos de comunicación	USB, RS232, RS485, Wi-Fi, contacto seco y BTS
Puerto reservado para BMS	RS485, CAN-BUS o RS232
Función USB On-the-Go	Soportada
Sensor de intensidad externo	Transformador de intensidad integrado para aplicaciones de autoconsumo
Detecciones opcionales	GFCI, apagado rápido (rapid shutdown) y AFCI

Funcionamiento en paralelo

Número máximo de unidades en paralelo	6
Comunicación entre unidades	CAN
Corriente de circulación en vacío	2 A máximo
Desequilibrio de potencia	< 5 % con el 100 % de carga
Tiempo de transferencia en modo paralelo	50 ms máximo
Nota del fabricante	La función de paralelo queda deshabilitada cuando la única fuente disponible es la fotovoltaica

Características físicas y ambientales

Dimensiones (P x An x Al)	145 x 438 x 553,6 mm según ficha técnica; 147,4 x 440 x 553,6 mm según manual
Peso neto	18,4 kg según ficha técnica
Temperatura de funcionamiento	-10 °C a 50 °C
Temperatura de almacenamiento	-15 °C a 60 °C
Humedad relativa	5 % a 95 %, sin condensación
Código EAN	8435438812345

Datos de Rendimiento y Gestión Inteligente de Cargas

Rendimiento declarado

Rendimiento en modo red superior al 95 % con carga resistiva nominal y batería cargada
Rendimiento de pico del 93 % en modo inversor
Potencia de pico de 16.000 VA, el doble de la nominal durante 5 segundos
Corriente máxima de carga combinada de 150 A

Doble entrada y doble salida

Dos fuentes de corriente alterna conectadas simultáneamente con conmutación automática
Segunda salida de hasta 60 A para gestión inteligente de cargas prescindibles
Segunda entrada de hasta 60 A para una fuente de respaldo adicional
Transferencia de 10 ms o 20 ms según el rango de entrada seleccionado

Autoconsumo y monitorización

Transformador de intensidad integrado para aplicaciones de autoconsumo
Puerto reservado para BMS en RS485, CAN-BUS o RS232
Wi-Fi integrado para seguimiento desde el móvil y actualización de firmware por aire
Detecciones opcionales de GFCI, apagado rápido y AFCI

Aplicaciones Detalladas y Casos de Uso

chevron_rightInstalaciones aisladas de media y alta potencia

Viviendas, explotaciones agrícolas y naves sin acceso a red con demanda continuada de hasta 8 kW
Campo fotovoltaico de hasta 10.000 W repartido en dos entradas independientes de 5.000 W
Bancos de baterías de 48 V con carga desde red de hasta 120 A y carga solar de hasta 150 A
Sonda BTS externa para adaptar la carga a la temperatura real del banco de baterías

chevron_rightRespaldo con doble fuente de alterna

Conmutación automática entre dos fuentes independientes, por ejemplo red y grupo electrógeno
Rango de entrada de 90 a 280 Vac para admitir grupos electrógenos de calidad de onda irregular
Reducción progresiva de potencia por debajo de 170 V de entrada en lugar de desconexión abrupta

chevron_rightGestión inteligente de cargas

Salida secundaria destinada a cargas diferibles como bombeo, climatización o agua caliente
Desconexión selectiva de la salida secundaria cuando la energía disponible es limitada
Corriente de hasta 60 A tanto en la segunda entrada como en la segunda salida

chevron_rightAutoconsumo con almacenamiento

Trabajo en autoconsumo apoyado en el transformador de intensidad integrado
Prioridades de fuente configurables desde la pantalla LCD en color
Integración con baterías gestionadas por BMS mediante el puerto de comunicación reservado

chevron_rightAmpliación por conexión en paralelo

Hasta 6 unidades en paralelo con comunicación CAN
Desequilibrio de potencia inferior al 5 % con el 100 % de carga
Tiempo de transferencia en modo paralelo de 50 ms como máximo

Notas de dimensionado

La potencia fotovoltaica admisible de 10.000 W se reparte en dos seguidores MPPT de 5.000 W cada uno, con una corriente máxima de 27 A por seguidor y 40 A en total. Las cadenas deben repartirse entre ambas entradas para aprovechar la capacidad completa.

La tensión de circuito abierto del campo fotovoltaico no debe superar los 500 VDC en las condiciones más desfavorables de temperatura del emplazamiento. El rango útil de seguimiento del punto de máxima potencia es de 90 a 450 VDC y el arranque se produce a 80 V ± 5 VDC.

El banco de baterías debe admitir la corriente máxima de carga de 150 A y el cableado de continua y sus protecciones deben dimensionarse en consecuencia. Los umbrales de aviso y corte por tensión baja varían con el nivel de carga, tal como recoge la tabla del modo inversor.

Certificaciones y Cumplimiento Normativo

Seguridad

checkCE - Certificación de seguridad declarada por el fabricante para la serie Axpert Ultra

Detecciones opcionales de seguridad eléctrica

checkGFCI - Detección de corriente de fuga a tierra, disponible como opción
checkRapid shutdown - Apagado rápido del campo fotovoltaico, disponible como opción
checkAFCI - Detección de arco eléctrico en continua, disponible como opción

Condiciones de servicio verificadas

checkRango térmico - Funcionamiento entre -10 °C y 50 °C; almacenamiento entre -15 °C y 60 °C
checkHumedad - 5 % a 95 % de humedad relativa sin condensación

Servicio Técnico Profesional Techno Sun

Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado, puesta en marcha y resolución de incidencias técnicas.

STOCK PERMANENTEENVÍO 24-48HGARANTÍA OFICIAL SOLITIA

Inversor cargador Solitia Axpert Ultra 8 kW de 48 V

Referencia: 96-346642-00G | Inversor cargador para instalación aislada

Ocho kilovatios de conversión senoidal pura, 10.000 W de campo fotovoltaico en dos seguidores MPPT y doble entrada y salida de alterna para instalaciones aisladas exigentes sobre baterías de 48 V.

GARANTÍA OFICIAL SOLITIADISTRIBUIDOR AUTORIZADO

Tipo de batería compatible con inversor	Litio LV o Pylontech o Sunwoda o Ácido Plomo o AGM
Marca	Axpert - Solitia
Tipo de inversor	de Aislada
Potencia nominal (W)	8000
Salida AC inversor o cargador	1PH (230Vac - 50Hz)
