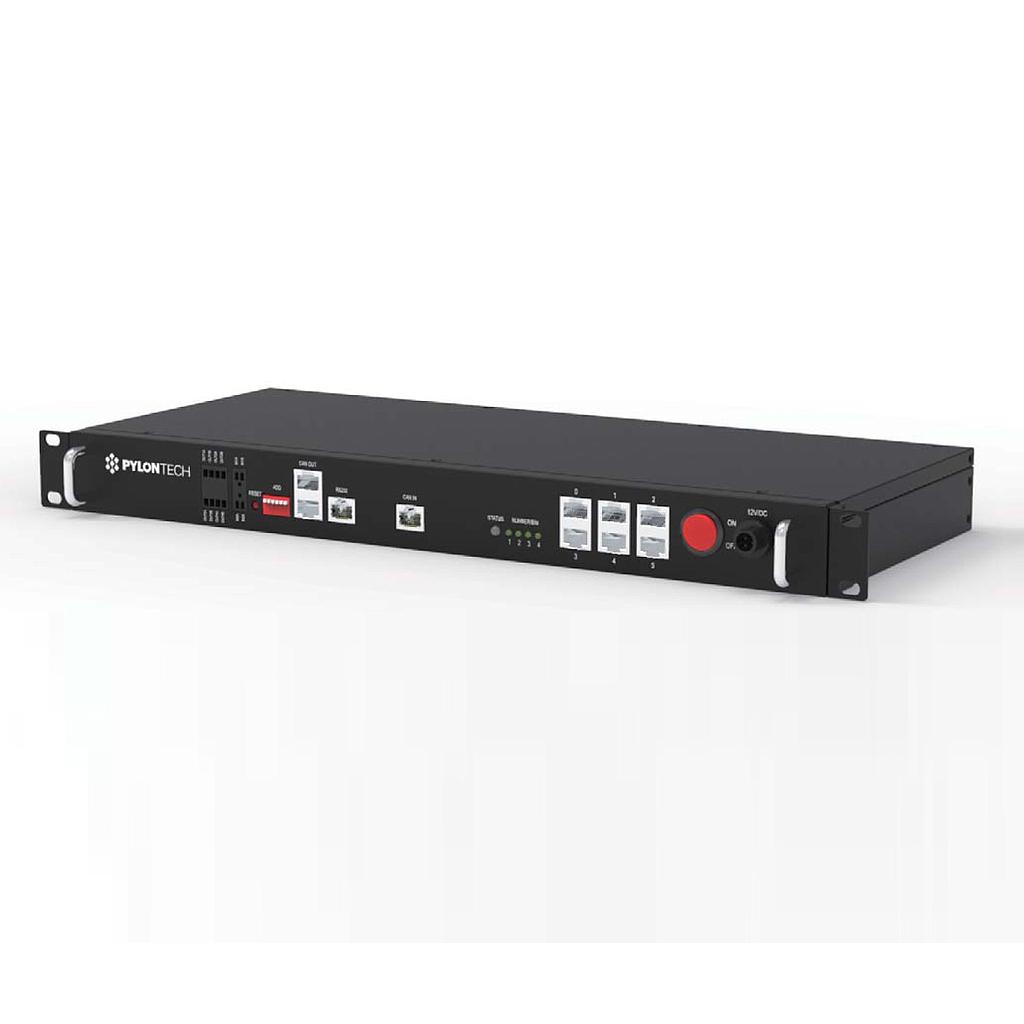

[ACC0001] LV-Hub para US2000C, US3000C y US5000 - Pylontech
Este producto sólo se vende en conjunto con las baterías, no está disponible por separado.
Pueden conectarse hasta 6 torres de baterías
Nombre mostrado:
[ACC0001] LV-Hub para US2000C, US3000C y US5000 - Pylontech
El LV-HUB es un switch que permite la expansión de un sistema de baterías Pylontech de baja tensión. Los modelos compatibles son el US2000 48V, el UP2500 24V y el US3000 48V.
Dado que las baterías de litio Pylontech LV permiten conectarse entre sí y en paralelo como máximo hasta 8 o 12 unidades, según el modelo, es necesario utilizar el LV-HUB para expandir el sistema en hasta 5 bancadas más de baterías, llegando hasta un almacenamiento máximo de 210kWh. Para capacidades superiores tendríamos que pasar a los modelos superiores PowerCube X1, H1, H2 basados en los módulos de litio H48050 y H48074.
En el caso de la batería de lito más popular, la US2000, el máximo de módulos son 40 unidades, llegando a los 96kWh
Desarrollado por Pylontech con su propia célula de LFP (fosfato de hierro y litio) para asegurar la mayor seguridad y el ciclo de vida más prometedor.
El BMS diseñado por ellos mismos, protege las células en todos los ángulos como la temperatura anormal, la corriente, el voltaje, SoC, SoH
La fácil instalación y al ser sin mantenimiento, ahorra muchos esfuerzos al instalador.
Descargas:
Detalles de la configuración de la comunicación.
Si se conecta vía CAN:
El ratio de los baudios ha de ser 500k y la resistencia del terminal 0/120 omios
Si se conecta vía RS485:
El ratio de los baudios ha de ser 9600/115200
Especificaciones
| Tensión nominal | |
|---|---|
| Tensión nominal (Vdc / Vac) | 12V |
| Información sobre el producto | |
|---|---|
| Ancho producto (mm) | 442mm |
| Alto/largo producto (mm) | 44mm |
| Profundidad producto (mm) | 150mm |
| Especificaciones eléctricas generales | |
|---|---|
| Grado de protección IP | IP20 |
| Rango de temperatura ambiente (ºC) | -20º a 60º |
| Consumo en Stand-by | 2W |
| Parametros de la batería | |
|---|---|
| Comunicaciones | CAN / RS485 |
