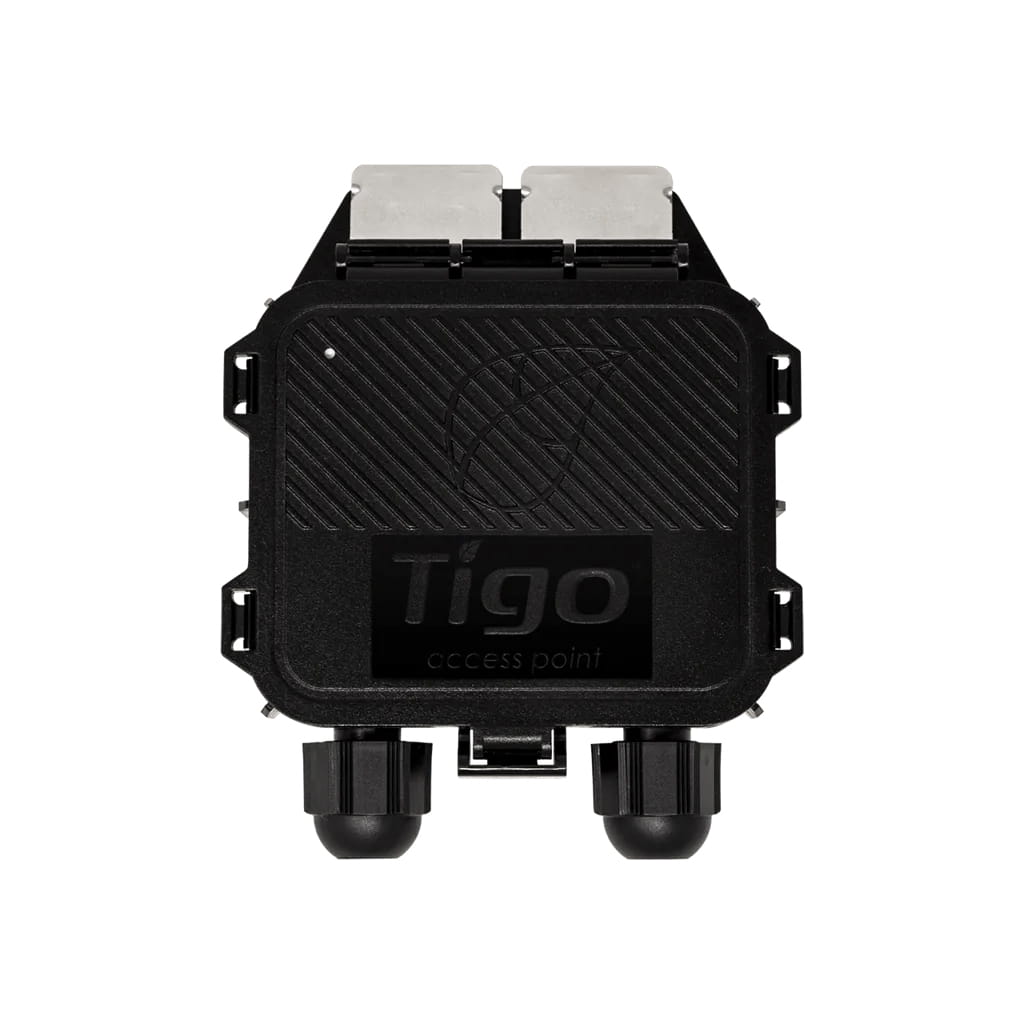

Tigo Access Point (TAP) Gateway

Tigo Access Point (TAP) Gateway

[ACC0408] Tigo Access Point (TAP) Gateway

https://b2b.technosun.com/web/image/product.template/39977/image_1920?unique=f3360a9

Punto de acceso Tigo TAP Gateway
Pasarela de comunicación inalámbrica en malla entre dispositivos TS4 y Cloud Connect Advanced
Conexión: RS485 al CCA | Hasta 300 dispositivos TS4 | Protección IP68 / TYPE 3R | Rango: -30 °C a +70 °C

    Esta combinación no existe.

    Para ver los precios, por favor regístrese o inicie sesión con su cuenta.
    Contáctenos

    Términos y condiciones de venta

    Nombre mostrado: [ACC0408] Tigo Access Point (TAP) Gateway

    Tigo Access Point TAP - Pasarela de Comunicación Inalámbrica en Malla

    Punto de acceso que enlaza los dispositivos TS4 con el Cloud Connect Advanced para monitorización y desconexión rápida

    El Tigo Access Point, conocido como TAP, es el dispositivo que establece la comunicación inalámbrica en malla entre los módulos inteligentes y los dispositivos de retrofit TS4 de Tigo y el registrador de datos Cloud Connect Advanced. Su función es doble: transportar los datos de monitorización de cada módulo y transmitir a los dispositivos MLPE el estado de la red para la desconexión rápida.

    Se conecta al Cloud Connect Advanced mediante cable RS485 de 18 a 22 AWG, del que toma también su alimentación, con un rango de tensión de trabajo de 5 a 25 VDC y un consumo medio de 0,5 W. Varios TAP pueden encadenarse en cascada sobre el mismo bus cuando el tamaño del campo lo requiere.

    Cada unidad da servicio a un máximo de 300 dispositivos TS4 y se instala bajo un grupo de módulos, en el centro del campo. Está preparado para intemperie con clasificación IP68 y TYPE 3R y un rango de temperatura de -30 °C a +70 °C.

    SKU

    ACC0408

    Dispositivos TS4

    Hasta 300

    Protección

    IP68 / TYPE 3R

    Conexión

    RS485 al CCA

    Especificaciones Técnicas Detalladas

    Valores de la ficha técnica del Tigo Access Point.

    Rango de tensión de trabajo5 a 25 VDC
    Consumo0,5 W de media y 1 W de pico
    AlimentaciónDesde el Cloud Connect Advanced a través del cable de comunicaciones
    Tipo de cable recomendadoRS485 de 18 a 22 AWG
    Conexión en cascadaPosibilidad de encadenar varios TAP sobre el mismo bus

    Límites de alcance inalámbrico declarados por el fabricante.

    Distancia máxima del TAP al TS4 más cercano10 m
    Distancia máxima del TAP al TS4 más lejano35 m
    Dispositivos TS4 soportadosHasta 300 unidades, valor que puede variar según las condiciones del entorno
    Dispositivos compatiblesTS4-A-O, TS4-X-O, TS4-A-S y TS4-X-S
    Criterio de ubicaciónInstalación bajo un grupo de módulos, en el centro del campo, para maximizar la cobertura
    ObstáculosUn desnivel superior a 1 m se considera obstrucción; en ese caso conviene reubicar el TAP o añadir unidades

    Datos mecánicos y condiciones ambientales de servicio.

    Dimensiones con soporte126,2 x 130,0 x 26,8 mm
    Peso227 g
    Rango de temperatura de trabajo-30 °C a +70 °C
    Clasificación ambientalIP68 y TYPE 3R
    MontajeInstalación en el marco del módulo sin herramientas
    Puesta en marchaConfiguración desde dispositivo móvil con la aplicación del fabricante
    Código de barras8435438810914

    Información de pedido recogida en la ficha técnica del fabricante.

    158-00000-02TAP en embalaje tipo panal
    Revisión de ficha002-00050-00 revisión 1.4

    Funciones y Criterios de Diseño

    Funciones

    • Comunicación inalámbrica con los dispositivos TS4 del campo fotovoltaico.
    • Transmisión del estado de red a los dispositivos MLPE para el cumplimiento de la desconexión rápida.
    • Enlace con el Cloud Connect Advanced por cable RS485 para el envío de datos de monitorización.
    • Habilitación de la monitorización y de la desconexión rápida a nivel de módulo de forma inalámbrica.

    Criterios de despliegue

    • Situar cada TAP en el centro de su área de cobertura, con el TS4 más cercano a un máximo de 10 m.
    • Mantener el TS4 más lejano dentro de los 35 m de alcance.
    • Emplear varias unidades cuando el campo supera las distancias admitidas o presenta obstrucciones.
    • Instalar siempre sobre el módulo o la estructura, evitando espacios cerrados como buhardillas.

    Integración con el sistema

    • La configuración Cloud Connect Advanced más TAP es la requerida para la monitorización a nivel de módulo.
    • El TAP toma su alimentación del propio bus de comunicaciones, sin fuente adicional.
    • El cable de comunicación entre el registrador y el TAP se dimensiona según la longitud del recorrido.
    • Cada unidad se identifica y se pone en marcha desde la aplicación móvil del fabricante.

    Aplicaciones Detalladas y Casos de Uso

    chevron_right Instalaciones con dispositivos MLPE
    • Campos fotovoltaicos residenciales y comerciales equipados con optimizadores TS4.
    • Instalaciones que requieren monitorización individual de cada módulo.
    • Sistemas sujetos a requisitos de desconexión rápida a nivel de módulo.
    chevron_right Campos extensos o con obstáculos
    • Cubiertas con varias aguas o desniveles que interrumpen la línea de visión.
    • Instalaciones donde el número de módulos aconseja repartir la cobertura entre varias unidades.
    • Plantas con estructuras o elementos constructivos que bloquean la señal.
    chevron_right Explotación y mantenimiento
    • Diagnóstico remoto de módulos con producción anómala.
    • Actuaciones de mantenimiento con desactivación selectiva desde la plataforma.
    • Ampliaciones de campo con incorporación de nuevos dispositivos TS4 a la red existente.

    Componentes Compatibles de la Serie Tigo Accessories

    Esta referencia pertenece a la serie Tigo Accessories de Tigo. A continuación se enumeran los componentes complementarios disponibles bajo referencia separada para configurar la instalación según sus necesidades.

    Monitorización y registro

    • CHA0370 - Tigo Cloud Connect Advanced (CCA) Kit
    • ACC0415 - Tigo RSS Transmitter Kit

    Verificación en obra

    • ACC0440 - Tigo RSS Signal Detector

    Servicio Técnico Profesional Techno Sun

    Asesoramiento en el reparto de puntos de acceso según la geometría del campo, en el cableado RS485 hacia el registrador y en la puesta en marcha, con soporte para instaladores profesionales.

    ASESORAMIENTO TÉCNICO DISTRIBUIDOR PROFESIONAL GARANTÍA OFICIAL TIGO

    Tigo Access Point (TAP)

    Referencia: ACC0408 | Pasarela de comunicación para dispositivos TS4

    Comunicación inalámbrica en malla con hasta 300 dispositivos TS4 para monitorización y desconexión rápida a nivel de módulo.
