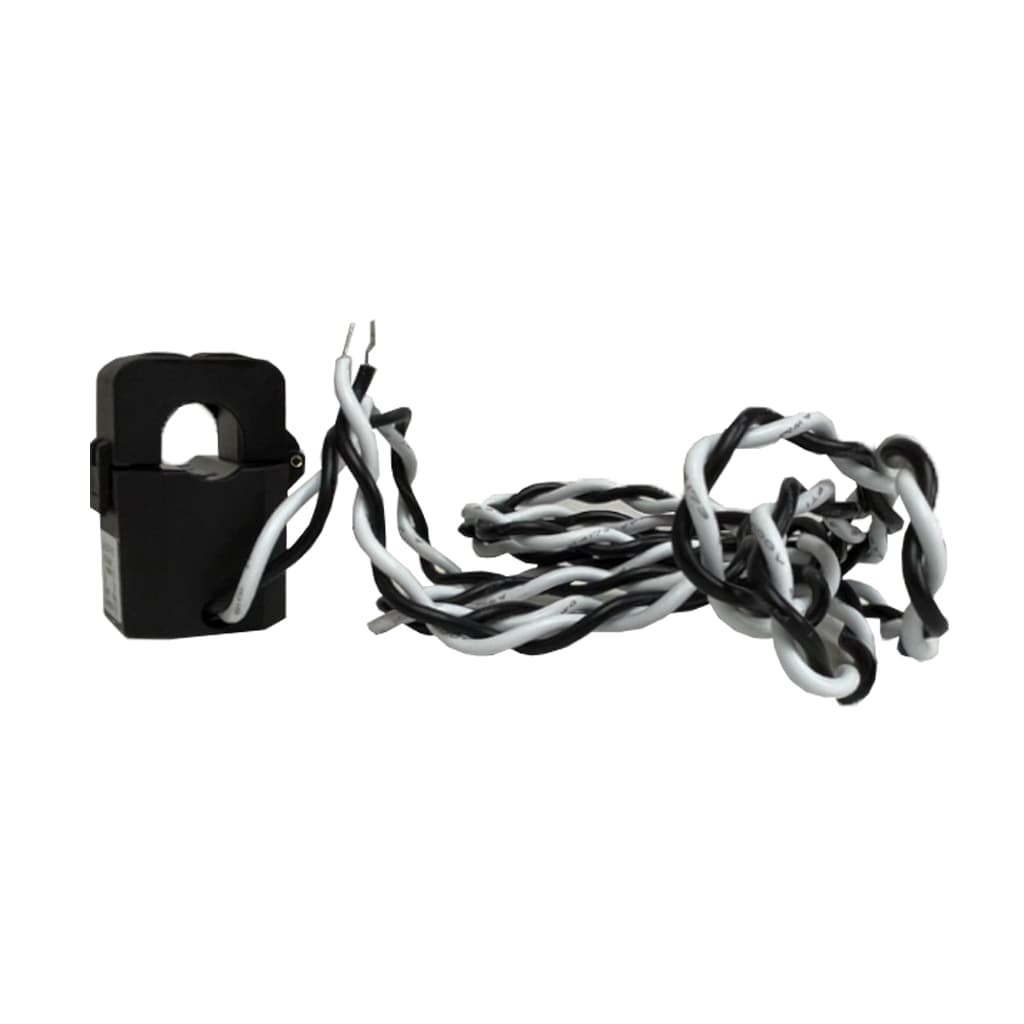

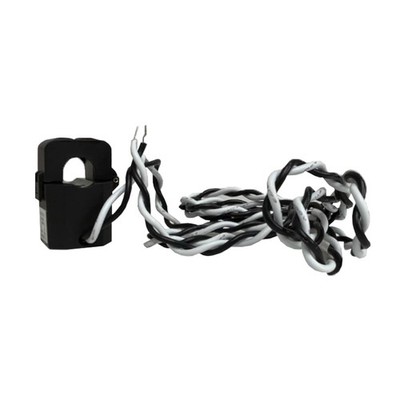

[ACC1848] Elecsun Pinza toroidal CT 80A 3000:1 T10

Pinza toroidal Elecsun CT 80A 3000:1 (T10)
Corriente nominal: 80 A | Relación de transformación: 3000:1
Núcleo partido para instalación sin desconexión de cableado

Esta combinación no existe.

Para ver los precios, por favor regístrese o inicie sesión con su cuenta.

Términos y condiciones de venta

Nombre mostrado: [ACC1848] Elecsun Pinza toroidal CT 80A 3000:1 T10

Pinza Toroidal Elecsun CT 80 A 3000:1 Núcleo T10

Transformador de corriente de núcleo partido con ventana de Ø 10 mm y salida de 26,6 mA

Transformador de corriente toroidal Elecsun de núcleo partido con ventana de 10 mm, dimensionado para la medida de intensidad alterna de hasta 80 A con relación de transformación 3000:1 y salida de 26,6 mA a corriente nominal. Su formato compacto lo hace apto para cuadros de vivienda y pequeños comercios, donde se cierra sobre el conductor de fase sin interrumpir el suministro. Es la pinza requerida por los inversores y vatímetros que trabajan con entrada de CT de relación 3000:1, como Sofar, SolaX, APsystems o Ingeteam.

SKU

ACC1848

Primario

80 A AC

Relación

3000:1

Ventana

Ø 10 mm

Especificaciones Técnicas Detalladas

Características eléctricas Características constructivas Compatibilidad de aplicación

Tipo	Transformador de corriente toroidal de núcleo partido (split core)
Corriente de entrada nominal	0,2 A a 80 A AC
Corriente de entrada máxima	100 A AC
Relación de transformación	3000:1
Salida secundaria a corriente nominal	26,6 mA a 80 A
Formatos de salida disponibles en la serie	mA, 0,333 V AC o 0 a 3 V AC
Tensión nominal	0,66 kV
Tensión de aislamiento	3 kV
Rango de frecuencia	50 Hz a 400 Hz

Formato del núcleo	Toroidal partido, apertura con clip de cierre
Referencia de núcleo	T10
Ventana de paso del conductor	Ø 10 mm
Cables de salida	Par trenzado blanco y negro
Peso	70 g
Rango de temperatura de operación	-20 °C a +70 °C
Montaje	Sobre el conductor de fase a medir, sin interrumpir el circuito

Relación requerida por el equipo	3000:1
Inversores y vatímetros compatibles	Equipos con entrada de CT de relación 3000:1, como Sofar, SolaX, APsystems o Ingeteam
Función habitual	Medida de la corriente de intercambio con la red para el control de autoconsumo
Instalación típica	Cuadros de vivienda y pequeño comercio con conductores de hasta 10 mm de diámetro
Buena linealidad a corriente baja	Comportamiento estable en la zona baja del rango de medida

Datos de Funcionamiento y Rango de Medida

Rango de medida

Corriente de entrada nominal de 0,2 A a 80 A en alterna
Corriente de entrada máxima admisible de 100 A
Señal de salida de 26,6 mA a la corriente nominal de 80 A
Buena linealidad en la zona de corrientes bajas del rango

Formato compacto

Ventana de 10 mm de diámetro para conductores de cuadros domésticos
Peso de 70 g, apto para instalación en carril y espacios reducidos
Núcleo partido que se cierra sobre el conductor sin cortar el suministro
Cables de salida en par trenzado blanco y negro

Límites de servicio

Rango de frecuencia de 50 Hz a 400 Hz
Temperatura de operación entre -20 °C y +70 °C
Tensión nominal de 0,66 kV
Tensión de aislamiento de 3 kV

Aplicaciones Detalladas y Casos de Uso

chevron_right Autoconsumo residencial y pequeño comercio

Medida de la corriente de intercambio con la red para inversores con función antivertido
Regulación dinámica de la potencia inyectada en instalaciones domésticas
Lectura del consumo de la vivienda para el reparto de energía con la batería
Instalaciones monofásicas y trifásicas con una pinza por fase

chevron_right Monitorización energética doméstica

Alimentación de la señal de corriente a vatímetros y sistemas de gestión
Registro del consumo por circuito en cuadros de vivienda
Seguimiento de la demanda frente a la potencia contratada
Detección de consumos anómalos en instalaciones residenciales

chevron_right Instalación en cuadros de espacio reducido

Montaje sobre conductores de hasta 10 mm de diámetro
Cuadros generales de mando y protección de vivienda
Retrofit de monitorización sin desconectar la instalación
Sustitución de pinzas averiadas manteniendo la relación 3000:1

chevron_right Puesta en marcha y verificación

Comprobación de la orientación del núcleo respecto al sentido de la corriente
Verificación del cierre completo de las dos mitades del núcleo
Contraste de la lectura del inversor frente a un analizador de red
Revisión del recorrido del par trenzado, separado de las líneas de potencia

Características de Seguridad y Medida

Aislamiento y seguridad

check Tensión de aislamiento de 3 kV - valor declarado por el fabricante para la serie T10
check Tensión nominal de 0,66 kV - tensión de servicio declarada del transformador
check Diodo de protección integrado - evita la aparición de tensiones peligrosas en el secundario
check Núcleo partido - montaje sobre el conductor sin interrumpir el servicio ni desconectar la línea

Comportamiento de medida

check Relación 3000:1 - señal proporcional normalizada para inversores y vatímetros compatibles
check Buena linealidad a corriente baja - medida estable en la zona baja del rango
check Rango de 50 Hz a 400 Hz - cobertura de frecuencia industrial y de aplicaciones especiales
check Rango térmico -20 °C a +70 °C - operación en cuadros interiores y exteriores protegidos

Servicio Técnico Profesional Techno Sun

Soporte técnico especializado para instaladores profesionales con asesoramiento en la selección de la relación de transformación, el dimensionado de la ventana sobre el conductor, la orientación de la pinza y la puesta en marcha de la medida de autoconsumo.

STOCK PERMANENTE ENVÍO 24-48H GARANTÍA OFICIAL ELECSUN

Pinza Toroidal Elecsun CT 80 A 3000:1 Núcleo T10

Referencia: ACC1848 | Transformador de corriente toroidal de núcleo partido

La solución de medida compacta para el control de autoconsumo en cuadros de hasta 80 A con señal normalizada de 3000:1.

GARANTÍA OFICIAL ELECSUN DISTRIBUIDOR AUTORIZADO
