Deye SUN-MECD 10pcs

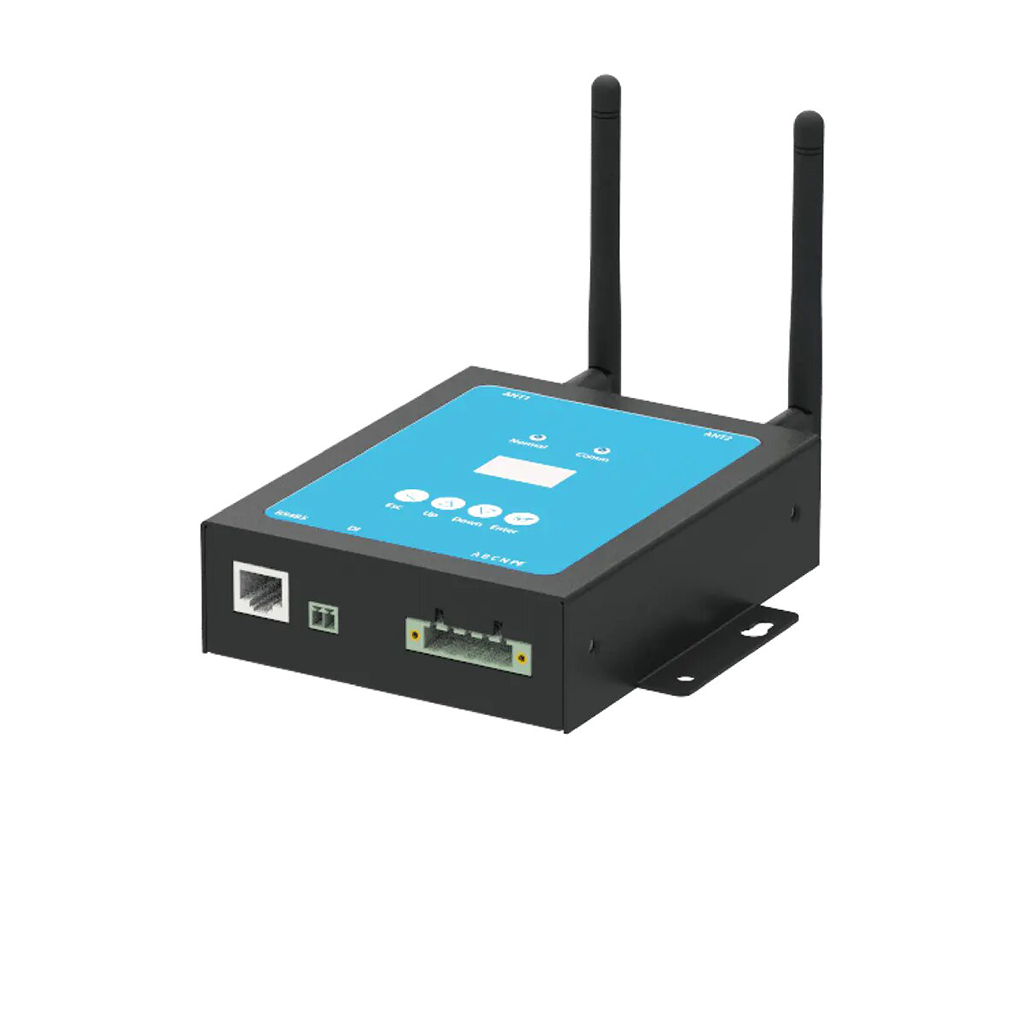

[ACC1998] Deye SUN-MECD 10pcs
Sistema de comunicación MECD | 10 Microinversores | Zigbee | PLC | WiFi
📕 Descarga de documentación
Nombre mostrado:
[ACC1998] Deye SUN-MECD 10pcs
Especificaciones Técnicas Detalladas
- Método de comunicación con inversores: Zigbee y PLC
- Número máximo de inversores conectados: 5, 10, 20 y 32 según versión (esta referencia: 10)
- Comunicación hacia el router: WiFi
- Seguridad inalámbrica WiFi: WEP y WPA2-PSK
- RS485: Reservado
- Distancia máxima en espacio libre: PLC 300 m; Zigbee 100 m en línea recta
- Alimentación en corriente alterna: 100 a 240 V CA, 50/60 Hz
- Consumo típico: 5 W
- Consumo máximo: 10 W
- Dimensiones (largo x alto x ancho): 133,6 x 132 x 35,5 mm
- Peso: 0,3 kg
- Rango de temperatura de funcionamiento: -20 a +50 °C
- Método de montaje: Mural
- Visualización: Pantalla OLED e indicadores LED
- Tipo de red: Monofásica o trifásica
- Entrada digital: Conexión de dispositivo de control
- Apagado rápido: Soportado en remoto
- Gestión remota: Monitorización y gestión a distancia de la planta
- Garantía del fabricante: 3 años
Capacidad de Gestión y Alcance de Comunicación
La familia MECD se comercializa en versiones diferenciadas por el número máximo de microinversores que cada unidad puede gestionar. La tabla resume los datos de comunicación declarados en la ficha técnica del equipo.
| Parámetro | Valor |
|---|---|
| Modelo | MECD |
| Referencia Techno Sun | ACC1998, versión para hasta 10 microinversores |
| Versiones de la familia | 5, 10, 20 y 32 microinversores como máximo |
| Comunicación con microinversores | Zigbee y PLC |
| Alcance PLC en espacio libre | 300 m |
| Alcance Zigbee en espacio libre | 100 m en línea recta |
| Enlace a red de datos | WiFi hacia el router |
| Seguridad inalámbrica | WEP y WPA2-PSK |
| Compatibilidad de red | Monofásica y trifásica |
La elección de la versión debe hacerse a partir del número real de microinversores del ramal, incluyendo la previsión de ampliación de la instalación.
Datos de Funcionamiento y Puesta en Servicio
Límites operacionales
- Temperatura de funcionamiento de -20 a +50 °C.
- Alimentación de 100 a 240 V en corriente alterna a 50 o 60 Hz.
- Consumo de 5 W en régimen típico y 10 W como valor máximo.
Instalación
- Montaje mural con acceso a la pantalla OLED y a los botones de operación.
- Ubicación dentro del alcance declarado de PLC y Zigbee respecto de los microinversores.
- Cobertura WiFi suficiente en el punto de instalación para el enlace con el router.
Explotación
- Monitorización y gestión de la planta en remoto a través del servidor.
- Ejecución del apagado rápido en remoto sobre los microinversores asociados.
- Entrada digital disponible para la conexión de un dispositivo de control externo.
Aplicaciones Detalladas y Casos de Uso
Autoconsumo residencial con microinversores
- Supervisión módulo a módulo en viviendas unifamiliares equipadas con microinversores de la serie G3.
- Instalaciones monofásicas de pequeña potencia en las que el propietario quiere seguir la producción desde el móvil.
- Plantas domésticas que requieren la función de apagado rápido gestionada de forma remota.
Instalaciones comerciales y trifásicas
- Cubiertas comerciales con microinversores repartidos entre las tres fases de la acometida.
- Plantas de hasta 10 microinversores por unidad MECD, ampliables con unidades adicionales o con versiones de mayor capacidad.
- Entornos con obstáculos para la señal radio en los que el enlace por PLC sobre la línea de alterna aporta un camino alternativo.
Mantenimiento y servicio técnico
- Diagnóstico a distancia de la planta antes del desplazamiento a obra.
- Verificación del estado de cada microinversor en la puesta en marcha.
- Seguimiento de la producción para la detección temprana de módulos con bajo rendimiento.
Cumplimiento Normativo Declarado
Normas de referencia
- IEC 60950 - Seguridad de equipos de tecnología de la información
- IEC 61000-6-2 - Compatibilidad electromagnética, inmunidad en entornos industriales
- FCC Part 15 Class B / Class C - Límites de emisiones radioeléctricas
Garantía y seguridad inalámbrica
- Garantía Deye - 3 años declarados por el fabricante para el equipo
- WEP y WPA2-PSK - Métodos de cifrado admitidos en el enlace WiFi
Componentes Compatibles de la Serie Deye Accessories
El MECD se integra con el resto de accesorios Deye para instalaciones con microinversores. A continuación se relacionan los componentes complementarios de la misma serie disponibles bajo referencia separada.
Conectores y tapones
- ELE1901 - Conector hembra de la línea de bus de corriente alterna
- ELE1902 - Conector macho de la línea de bus de corriente alterna
Tapones de sellado
- ELE1903 - Tapón para conector hembra
- ELE1904 - Tapón para conector macho
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado, selección de referencias compatibles, puesta en marcha y resolución de incidencias técnicas.
Sistema de comunicación Deye SUN-MECD para hasta 10 microinversores
Referencia: ACC1998 | Pasarela de comunicación para microinversores
Comunicación Zigbee y PLC con los microinversores, enlace WiFi al router y apagado rápido en remoto para plantas de hasta 10 unidades.
