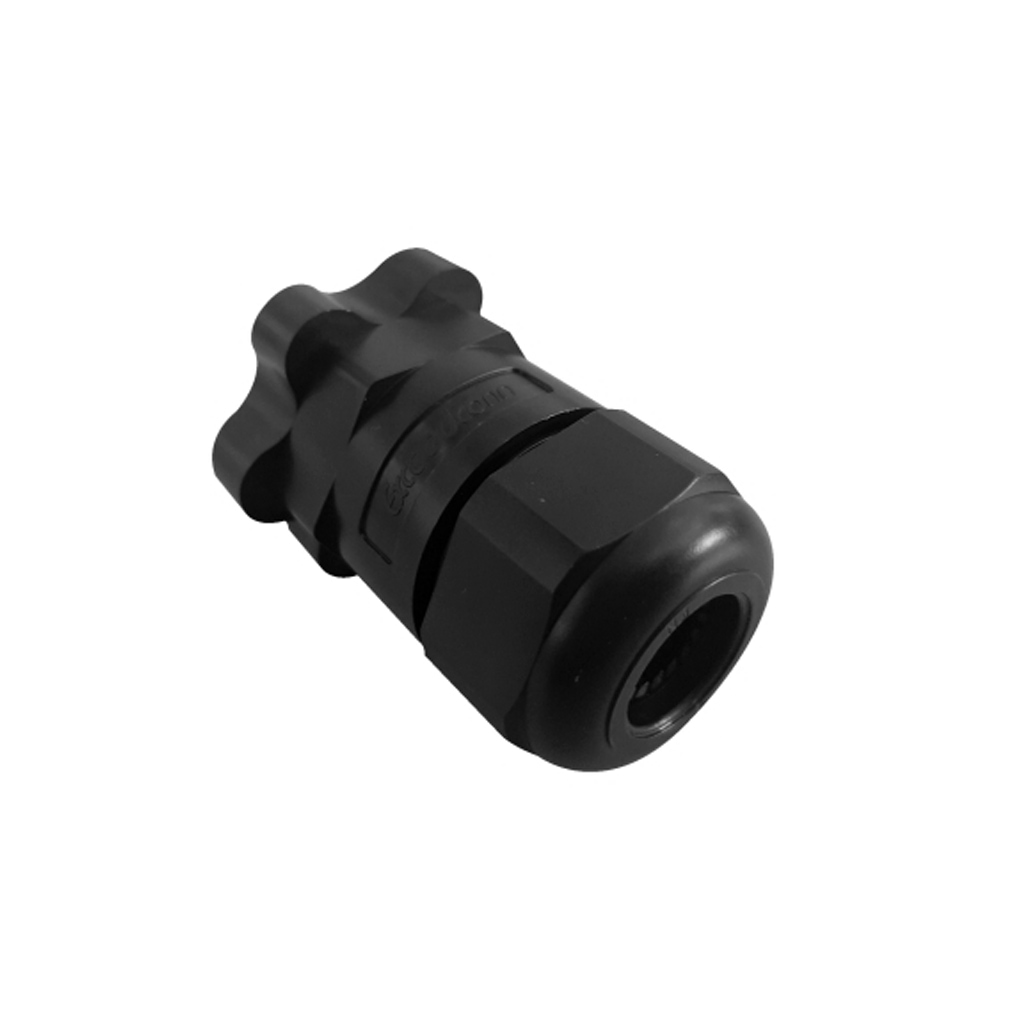

APSystems Protector estanco QT2 (Two seals) (5 Hilos) | 2,5 mm²
[ACC2508] APSystems Protector estanco QT2 (Two seals) (5 Hilos) | 2,5 mm²
Protector estanco para impermeabilizar el extremo del cable QT2 (5 hilos) | Tapón de terminación
(solo aplicable para cable de bus de 2,5 mm²)
Nombre mostrado:
[ACC2508] APSystems Protector estanco QT2 (Two seals) (5 Hilos) | 2,5 mm²
Código HS:
8536901000
Especificaciones Técnicas Detalladas
| Parámetro | Valor |
|---|---|
| Fuerza de retención cable-conector | ≥ 120 N |
| Diámetro exterior de cable admitido | 11,6 - 14,0 mm |
| Diámetro de los conductores individuales | 3,2 - 5,2 mm |
| Diámetro del sello | 14 mm |
| Sellos incorporados | Dos (versión Two seals) |
| Altura total de referencia | 58,5 mm |
| Piezas del conjunto | Cuerpo, sello, elemento de compresión y tuerca |
| Número de hilos del bus | 5 |
| Sección de cable bus de aplicación | 2,5 mm² |
| Parámetro | Valor |
|---|---|
| Grado de estanqueidad | IP68, ensayo de inmersión a 1 m durante 1 hora |
| Temperatura de aplicación | -40 °C a +85 °C |
| Cumplimiento de sustancias | RoHS |
| Uso previsto | Intemperie, en cubierta y estructura fotovoltaica |
| Parámetro | Valor |
|---|---|
| Referencia interna Techno Sun | ACC2508 |
| Código de barras | 8435438898691 |
| Referencia de plano APSystems | 2062050005 - 5-wire Bus Cable End Cap |
| Referencia del prensaestopas | Cable Gland 910014000 |
| Modelo | Protector estanco DS3 QT2 |
| Serie | QT2 |
| Peso | 0,10 kg |
| Presentación | Caja neutra |
| Paso | Operación |
|---|---|
| 1 | Pelar la cubierta exterior del cable bus de corriente alterna |
| 2 | Introducir el extremo del cable en el protector |
| 3 | Girar la tuerca aplicando 3,3 N·m hasta que el mecanismo de cierre asiente sobre la base |
| Herramienta | Llave dinamométrica ajustada a 3,3 N·m |
| Referencia del procedimiento | Manual de instalación del microinversor APSystems QT2 para EMEA, paso 6 |
Datos Constructivos y de Aplicación
Arquitectura del cierre
- Cuerpo moldeado que aloja el extremo del cable y define el asiento del cierre.
- Sello de 14 mm que garantiza la estanqueidad sobre la cubierta del cable.
- Elemento de compresión que reparte el apriete de forma uniforme sobre el sello.
- Tuerca de apriete que fija el conjunto y proporciona la retención mecánica declarada.
Ventana de aplicación
- Cable bus de corriente alterna de cinco hilos y 2,5 mm² de sección de la serie QT2.
- Diámetro exterior del cable entre 11,6 y 14,0 mm.
- Diámetro de cada conductor aislado entre 3,2 y 5,2 mm.
- Temperatura ambiente en servicio entre -40 y +85 °C.
Contexto del bus trifásico QT2
- El bus Y3 de corriente alterna de la serie QT2 transporta cinco conductores.
- Código de colores indicado por el fabricante: L1 marrón, L2 negro, L3 gris.
- Un extremo del bus se lleva a la caja de conexiones de corriente alterna; el extremo opuesto es el que se sella con este protector.
- El código de colores puede variar según la normativa local, por lo que debe verificarse antes del conexionado.
Aplicaciones Detalladas y Casos de Uso
Terminación del bus en instalaciones trifásicas sobre cubierta
- Sellado del extremo libre del cable bus de cinco hilos una vez conectados todos los microinversores de la rama.
- Protección del extremo frente a entrada de agua y polvo en cubiertas expuestas a lluvia y condensación.
- Terminación repetible en ramas de longitud variable, en las que el cable se corta a medida en obra.
Mantenimiento y ampliación de ramas existentes
- Reposición del protector cuando se amplía la rama y se recorta o se prolonga el bus de corriente alterna.
- Restitución de la estanqueidad tras intervenciones de sustitución de microinversores.
- Sustitución preventiva de protectores con sellos envejecidos en plantas de varios años de servicio.
Buenas prácticas de instalación
- Comprobar que el diámetro exterior del cable se encuentra dentro del rango de 11,6 a 14,0 mm antes de montar el protector.
- Respetar el par de apriete de 3,3 N·m indicado por el fabricante para la tuerca de cierre.
- Verificar visualmente que el mecanismo de cierre ha quedado asentado sobre la base del cuerpo.
- Orientar el extremo sellado de forma que el agua de lluvia escurra sin acumularse en la boca del protector.
Certificaciones y Cumplimiento Normativo
Declaraciones que constan en el plano del fabricante
- RoHS - restricción de sustancias peligrosas
- IP68 - estanqueidad verificada por inmersión a 1 m durante 1 hora
- Rango térmico -40 a +85 °C - temperatura de aplicación declarada
Componentes Compatibles de la Serie QT2
Este protector pertenece a la serie QT2 de APSystems. A continuación se enumeran los componentes complementarios disponibles bajo referencia separada para configurar la rama de corriente alterna según las necesidades de la instalación.
Cable de inversor
- ACC2069 — Cable Y3 AC Bus 5 hilos 2,4 m, 2,5 mm²
- ACC2680 — Cable AC Bus 5 hilos 4,6 m, 2,5 mm²
Inversor de red
- GRI1023 — Microinversor QT2 2000 VA, 3/N/PE, 400 V
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado de ramas de corriente alterna, selección de accesorios de bus y resolución de incidencias técnicas.
Protector estanco APSystems QT2 de 5 hilos
Referencia: ACC2508 | Tapón de terminación para cable bus AC
La terminación estanca del bus trifásico en instalaciones con microinversores QT2 que demandan sellado fiable a la intemperie y montaje rápido en cubierta.
