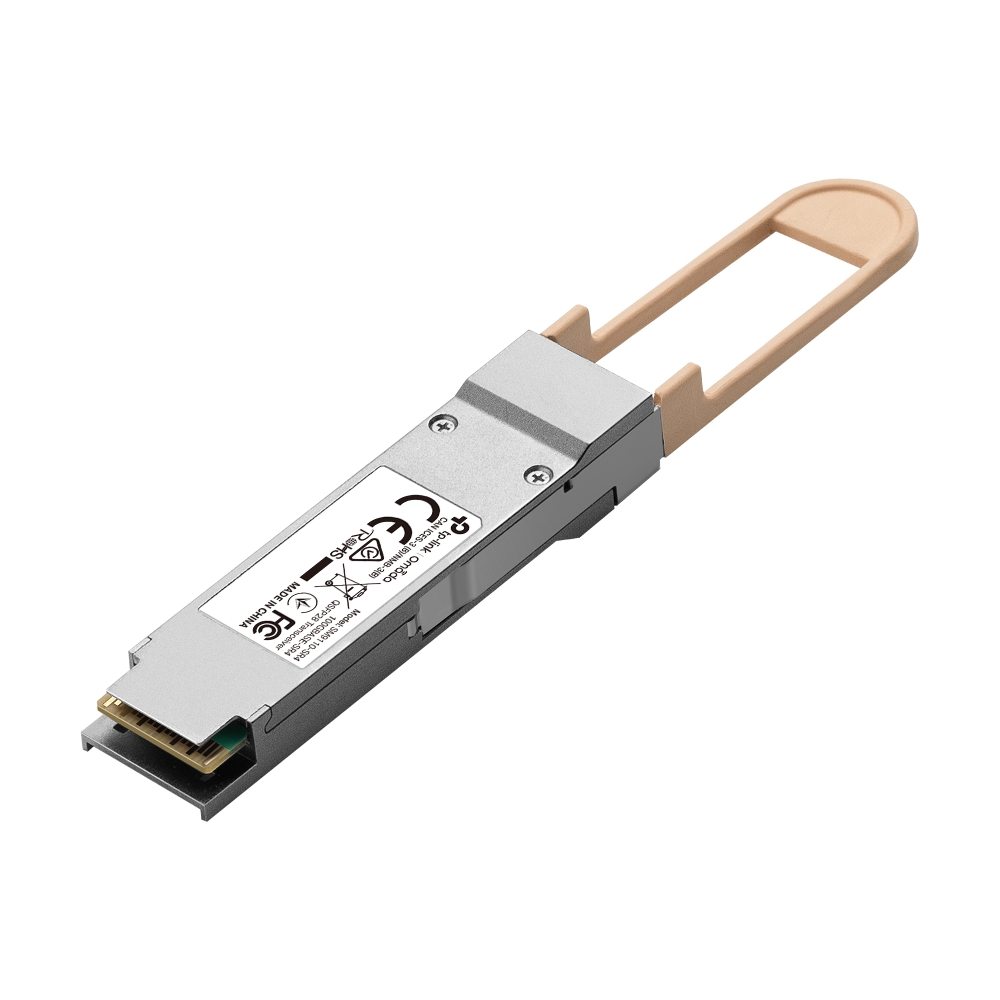

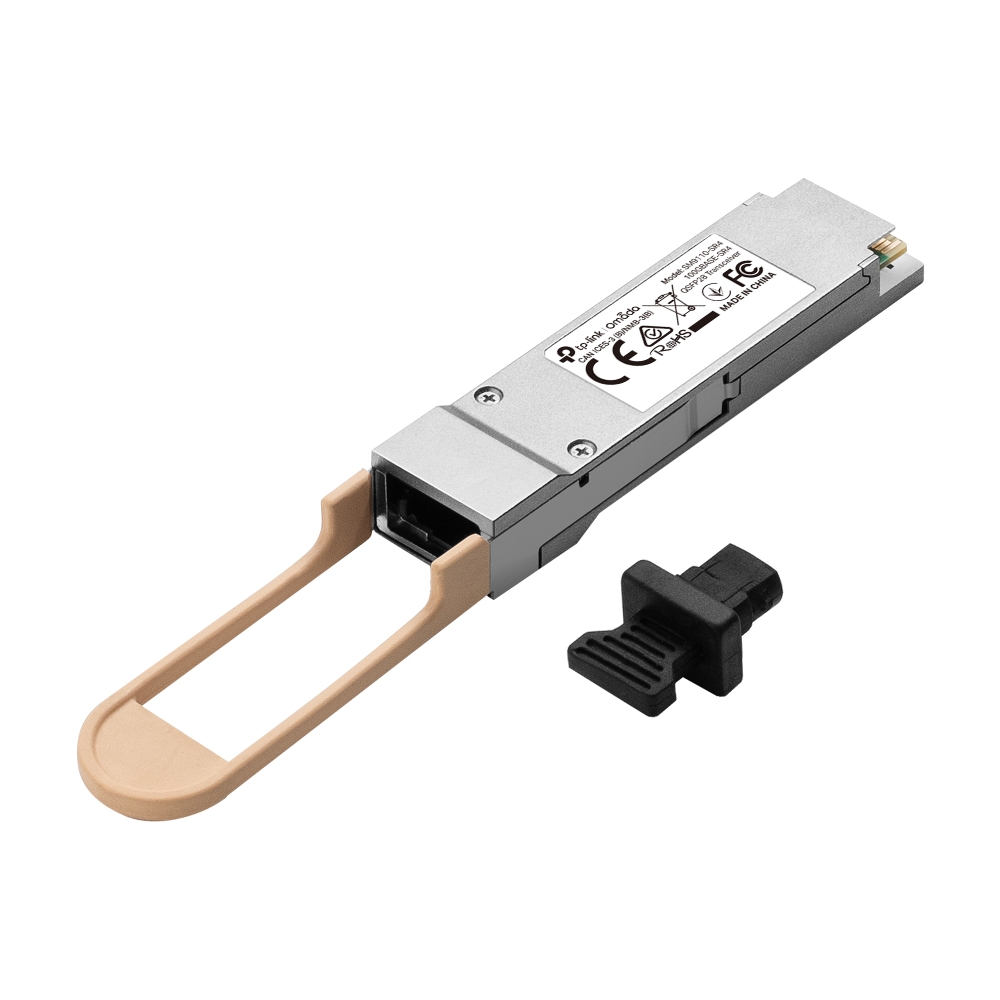

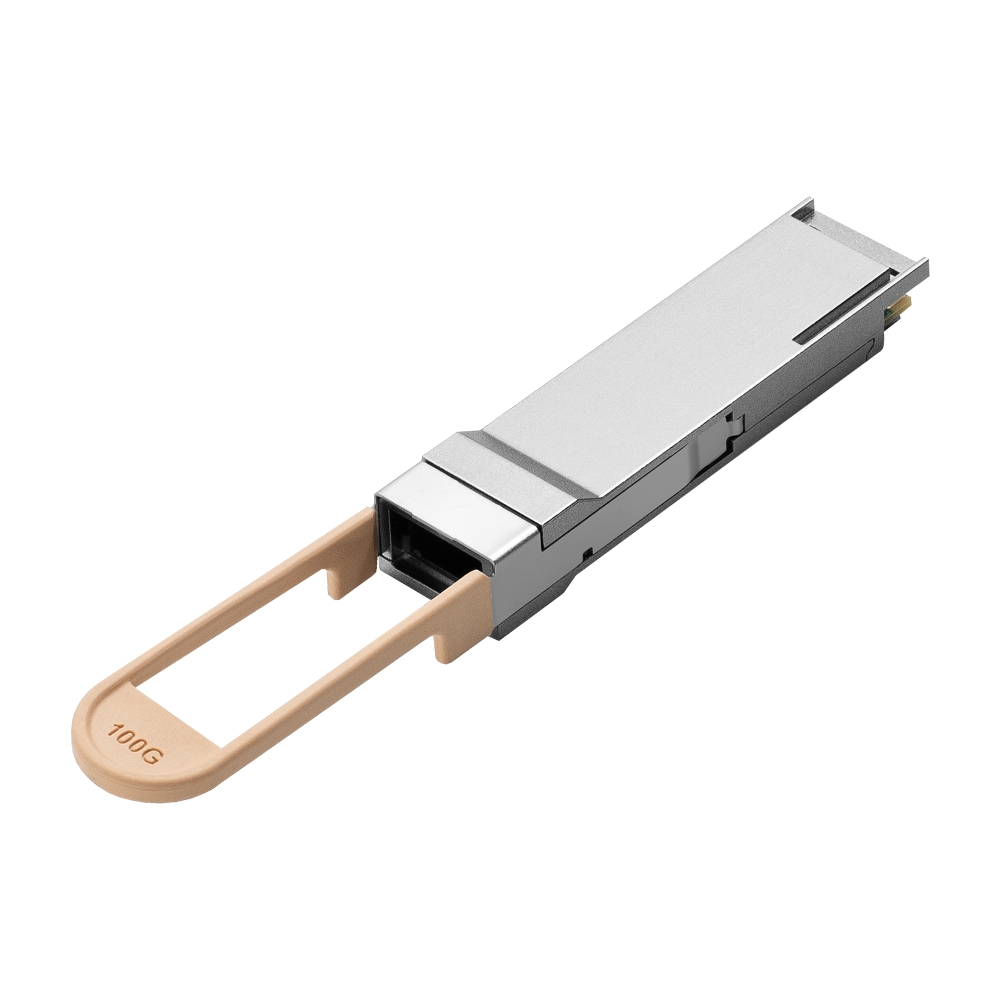

TP-LINK SM9110-SR4
[ACC3215] TP-LINK SM9110-SR4
Modulo QSFP28 Omada de 100GBASE-SR4
ESPECIFICACIONES: Dual Rate de 103.125Gbps y 41.2Gbps, 850nm MMF (fibra multimodo), MTP/MPO-12, 100 m de alcance con OM4 a 103.125Gbps (70 m con OM3 a 103.125Gbps, 150 m con OM4 a 41.2Gbps)
CARACTERÍSTICAS: Compatible con DDM, CDR incorporado, Hot Swappable
Garantía: 3 años.
📕 Descarga de documentación
Nombre mostrado:
[ACC3215] TP-LINK SM9110-SR4
Especificaciones Técnicas Detalladas
- Factor de forma: QSFP28
- Velocidad de datos: doble velocidad 103,125 Gbps y 41,2 Gbps
- Longitud de onda: 850 nm
- Distancia a 103,125 Gbps: 70 m sobre OM3 / 100 m sobre OM4
- Distancia a 41,2 Gbps: 100 m sobre OM3 / 150 m sobre OM4
- Conector: MTP/MPO-12
- Tipo de fibra: multimodo 50/125 um
- Potencia de transmisión: -8,4 a 2,4 dBm a 103,125 Gbps / -7,6 a 2,4 dBm a 41,2 Gbps
- Sensibilidad del receptor: menor que -10,3 dBm a 103,125 Gbps / -9,5 dBm a 41,2 Gbps
- Alimentación: 3,3 V
- Consumo máximo: 1,77 W a 100 Gbps / 1,5 W a 40 Gbps
- DDM: Sí, monitorización digital de diagnóstico
- Intercambiable en caliente: Sí
- Dimensiones: 128 x 18,35 x 8,5 mm
- Estándares: IEEE 802.3bm, IEEE 802.3ba, QSFP28 MSA, SFF-8665, SFF-8636, SFF-8436, CPRI, eCPRI, TCP/IP
- Temperatura de funcionamiento: 0 grados a 70 grados C
- Humedad de funcionamiento: 5% a 95% HR sin condensación
- Certificación: CE, FCC, RoHS
Datos de Rendimiento
Doble Velocidad 100G / 40G
- Cuatro canales de 25,78 Gbps combinados para alcanzar 103,125 Gbps agregados
- Compatible también con enlaces 40 Gbps (4 canales de 10,3 Gbps) sobre el mismo hardware
- Conector MTP/MPO-12 que agrupa hasta doce fibras en un único latiguillo
Compatibilidad
- Cumple la especificación QSFP28 Multi-Source Agreement (MSA)
- Compatible con switches y equipos de red con ranuras QSFP28 de 100G o 40G
- DDM para supervisar potencia óptica, temperatura y tensión de cada canal
Aplicaciones y Casos de Uso
Backbone de Ultra Alta Velocidad en Centros de Datos
- Uplinks de 100 Gbps entre switches spine y leaf en arquitecturas de centro de datos
- Consolidación de múltiples enlaces 10G/25G en un único enlace de gran capacidad
Migración de Infraestructuras 40G a 100G
- Sustitución progresiva de módulos 40G QSFP+ existentes por SM9110-SR4 sin cambiar el cableado MTP/MPO
- Doble velocidad que facilita conservar equipos de 40 Gbps durante la transición
Interconexión de Salas de Equipos y Cabinas de Almacenamiento
- Enlaces de alta capacidad entre cabinas de almacenamiento y switches de núcleo de red
- Distancias de hasta 150 metros sobre fibra OM4, suficientes para la mayoría de centros de datos
Certificaciones y Cumplimiento Normativo
Normativa y Compatibilidad Electromagnética
- CE - Conformidad con la normativa europea de seguridad y compatibilidad electromagnética
- FCC - Cumplimiento de los límites de emisiones de la Comisión Federal de Comunicaciones de EE. UU.
- RoHS - Restricción de sustancias peligrosas en la fabricación del módulo
Estándares de Interoperabilidad
- IEEE 802.3bm - Estándar de Ethernet a 100 Gigabits sobre fibra óptica multimodo
- QSFP28 MSA - Acuerdo multifabricante que garantiza la interoperabilidad mecánica y eléctrica
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores e integradores profesionales, con asesoramiento en dimensionado de red, puesta en marcha y resolución de incidencias técnicas.
Módulo QSFP28 Omada SM9110-SR4 100GBase-SR4
Referencia: ACC3215 | Módulo QSFP28 multimodo 100G/40G
La solución definitiva para backbones de centro de datos que requieren 100 Gbps con compatibilidad retroactiva a 40 Gbps en instalaciones que exigen máxima fiabilidad de red.
