APSystems Cable de extensión CC 2m
[ACC394] APSystems Cable de extensión CC 2m

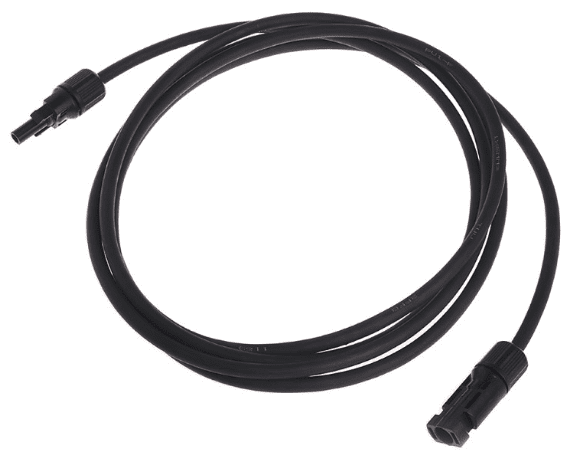

Cable de extensión CC de 2 metros desde el microinversor (QS1, DS2, DS3D, QT2, QT2D) para abordar la disposición de múltiples tejados
Ref.: 2310360214
📕 Descarga de documentación
Nombre mostrado:
[ACC394] APSystems Cable de extensión CC 2m
Código HS:
8544429090
Especificaciones Técnicas Detalladas
| Características del conductor fotovoltaico | |
|---|---|
| Referencia de fabricante | 2310360214 — 2m DC Extension Cable (MC4) |
| Tipo de cable | FLEX-SOL-EVO-DX 4.0 / H1Z2Z2-K, cable fotovoltaico |
| Norma de referencia | EN 62930 IEC 131/PV |
| Sección del conductor | 4,0 mm² (12 AWG) |
| Certificación del cable | TÜV y UL |
| Longitud mínima | 2.000 mm |
| Peso | 0,16 kg |
| Código EAN | 8435438805071 |
| Terminaciones fotovoltaicas | |
|---|---|
| Conector macho | MC4 PV-KST4/6II, fabricante Stäubli |
| Conector hembra | MC4 PV-KBT4/6II, fabricante Stäubli |
| Unión cable-conector | Ensayo de tracción de 100 N durante 60 segundos |
| Alineación del contacto | Pin concéntrico con la pieza plástica para un acoplamiento sin interferencias |
| Compatibilidad | Entradas CC de los microinversores APSystems QS1, DS2, DS3D, QT2 y QT2D |
| Condiciones de servicio | |
|---|---|
| Uso | Instalación fija a la intemperie sobre cubierta o estructura fotovoltaica |
| Aislamiento | Cubierta fotovoltaica reticulada libre de halógenos, resistente a la radiación ultravioleta |
| Cumplimiento medioambiental | RoHS |
Datos de Instalación y Fiabilidad de la Conexión
Prestaciones del Conductor
- Sección de 4 mm², superior a los 2,5 mm² habituales, para minimizar la caída de tensión en el tramo CC
- Cable fotovoltaico H1Z2Z2-K conforme a EN 62930 IEC 131/PV con doble aislamiento reticulado
- Certificación TÜV y UL sobre el conductor empleado en la confección
Montaje en Obra
- Conectores MC4 Stäubli originales montados en fábrica, sin crimpado en campo
- Longitud de 2 metros para reordenar la entrada CC sin mover la posición del microinversor
- Pin concéntrico con el alojamiento plástico, que evita interferencias al insertar el conector macho
Durabilidad
- Unión cable-conector verificada con un ensayo de tracción de 100 N durante 60 segundos
- Aislamiento resistente a la radiación ultravioleta y a los ciclos térmicos de cubierta
- Acoplamiento MC4 con enclavamiento mecánico para instalación permanente en exterior
Aplicaciones Detalladas y Casos de Uso
Distribución en Cubiertas Complejas
- Instalaciones repartidas en varias aguas o faldones donde el módulo queda lejos del microinversor
- Reubicación del microinversor bajo estructura manteniendo la conexión CC del módulo
- Tramos de conexión entre módulos y microinversores QS1, DS2, DS3D, QT2 y QT2D
Optimización del Cableado CC
- Prolongación de la entrada CC con sección de 4 mm² para reducir pérdidas frente a un cable de menor sección
- Sustitución de tiradas improvisadas por un prolongador confeccionado y certificado
- Recorridos ordenados por bandeja o bajo estructura con conectores MC4 originales
Instalaciones a la Intemperie
- Acoplamientos MC4 aptos para exposición permanente a lluvia, polvo y radiación solar
- Cable fotovoltaico libre de halógenos con aislamiento reticulado de alta resistencia
- Montaje en cubiertas residenciales, comerciales e industriales
Certificaciones y Cumplimiento Normativo
Normativa del Cable
- EN 62930 IEC 131/PV - Norma de cables fotovoltaicos para conexión de módulos
- H1Z2Z2-K - Cable fotovoltaico reticulado libre de halógenos
- TÜV y UL - Certificaciones del conductor empleado en la confección
Conectores y Materiales
- MC4 Stäubli - Conectores originales PV-KST4/6II y PV-KBT4/6II
- RoHS - Restricción de sustancias peligrosas en materiales y aislamientos
Componentes Compatibles de la Serie APSystems Accessories
Este accesorio pertenece a la gama de accesorios de instalación de APSystems. A continuación se enumeran los componentes complementarios disponibles bajo referencia separada para configurar la instalación según las necesidades del proyecto.
Conectores y Tapones
- ACC354 - Tapón MC4 hembra para canal CC libre del microinversor
- ACC353 - Tapón MC4 macho para canal CC libre del microinversor
Medida y Monitorización
- ACC355 - Pinza toroidal CT de 80 A
- ACC356 - Pinza toroidal CT de 200 A
Caja de Conexiones
- 2510703003 - APSystems EZ-BAT Box
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado del cableado, puesta en marcha y resolución de incidencias técnicas.
Cable de Extensión CC APSystems 2 m (MC4)
Referencia: ACC394 | Prolongador fotovoltaico 4 mm²
La solución definitiva para prolongar la entrada CC de un microinversor con cable fotovoltaico certificado y conectores MC4 originales.
