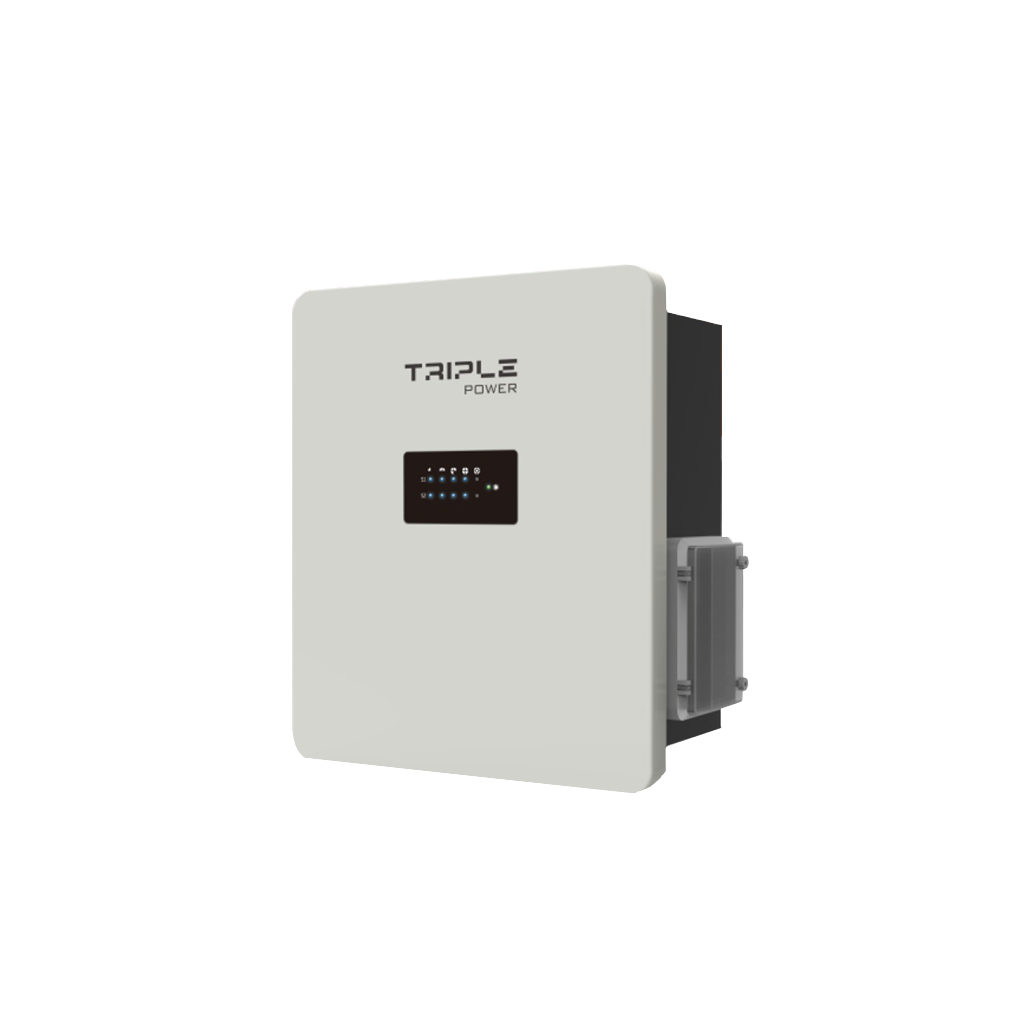

BMS-Parallel Box-II G2 para T30
[CAR1804] BMS-Parallel Box-II G2 para T30
Este producto solo es compatible baterías Triple Power T30
📕 Descarga de documentación
Nombre mostrado:
[CAR1804] BMS-Parallel Box-II G2 para T30
Especificaciones Técnicas Detalladas
- Rango de tensión entrada/salida: 70 ~ 550 V
- Potencia estándar: 11,5 kW
- Potencia máxima: 16,1 kW
- Corriente de carga/descarga recomendada: 25 A
- Corriente máxima de carga/descarga: 35 A
- Categoría de sobretensión (OVC): II
- Clase de protección: I
- Comunicación sistema a inversor: CAN + RS485
- Comunicación batería a batería / BMS: T30: CAN / T58: RS485
- Indicador LED de modo de funcionamiento: 1 LED
- Indicador de capacidad: 2 × 4 LED (25 %, 50 %, 75 %, 100 %)
- LED de módulo de batería: 2 LED
- Encendido / apagado: 1 botón + 1 interruptor magnetotérmico
- Conexión en paralelo: Dos columnas de baterías Triple Power
- Compatibilidad de sistema: T-BAT-SYS-HV-3.0, T-BAT-SYS-HV-5.8
- Grado de protección: IP65
- Dimensiones (An × Al × Prof): 368 × 334 × 153,5 mm
- Peso: 8,7 kg
- Vida útil esperada: 5 años
- Temperatura de almacenamiento: -30 ~ 80 °C
- Humedad relativa: 5 ~ 95 % (sin condensación)
- Altitud: 3000 m
- Temperatura de operación (T-BAT H 5.8): 0 ~ 55 °C (sin función de calefacción)
Datos de Rendimiento del Sistema en Paralelo
Sistema con Pack T30
- Configuración TP 3.0 G2: 6,1 kWh totales, 2,5 kW nominales
- Configuración TP 9.0 G2: 18,4 kWh totales, 7,6 kW nominales
- Configuración TP 12.0 G2: 24,6 kWh totales, 10,2 kW nominales
Beneficios de la Ampliación
- Ampliación sencilla de la capacidad de almacenamiento
- Mayor potencia disponible gracias al paralelo de columnas
- Prolongación de la vida útil del conjunto de baterías
Aplicaciones Detalladas y Casos de Uso
Ampliación de Sistemas de Almacenamiento
- Conexión en paralelo de dos columnas de baterías Triple Power T30
- Incremento de capacidad y potencia en instalaciones de autoconsumo con baterías
- Compatible con sistemas T-BAT-SYS-HV-3.0 y T-BAT-SYS-HV-5.8
Gestión y Supervisión de Baterías
- Comunicación CAN y RS485 con el inversor y entre módulos de batería
- Indicadores LED de capacidad y estado para supervisión local del sistema
- Control mediante botón e interruptor magnetotérmico integrado
Instalación Residencial y Comercial
- Grado de protección IP65 apto para diversos emplazamientos
- Diseño compacto de 8,7 kg para montaje junto a las columnas de baterías
- Operación a altitudes de hasta 3000 m y humedad relativa de hasta 95 %
Certificaciones y Cumplimiento Normativo Completo
Seguridad
- IEC / EN 62477-1 - Requisitos de seguridad para convertidores electrónicos de potencia
- IEC / EN 61439-1 y 61439-2 - Conjuntos de aparamenta de baja tensión
Compatibilidad Electromagnética
- EN 61000-6-1 / 2 / 3 / 4 - Normas genéricas de inmunidad y emisión electromagnética
Componentes Compatibles de la Serie Triple Power
Este producto pertenece a la serie Triple Power de SolaX. A continuación se enumeran los componentes complementarios disponibles bajo referencia separada para configurar la solución completa según las necesidades de la instalación.
Baterías de Litio
- LIT0588 — Módulo Triple Power T30 3,1 kWh HV
- LIT0714 — Triple Power T58 5,8 kWh HV Master V2
BMS
- LIT0585 — BMS Triple Power T30 para baterías de litio SolaX T30
Cables de Batería
- ACC1920 — Kit de accesorios, tapas y cables para T30 X-ESS Triple Power
Cargadores de Batería
- ACC0809 — SolaX T-BAT-Charger
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado, puesta en marcha y resolución de incidencias técnicas.
SolaX BMS-Parallel Box-II G2 para Triple Power T30
Referencia: CAR1804 | Caja de gestión BMS para conexión en paralelo
La solución definitiva para ampliar la capacidad de almacenamiento de baterías Triple Power en aplicaciones que demandan máxima fiabilidad y eficiencia energética.
