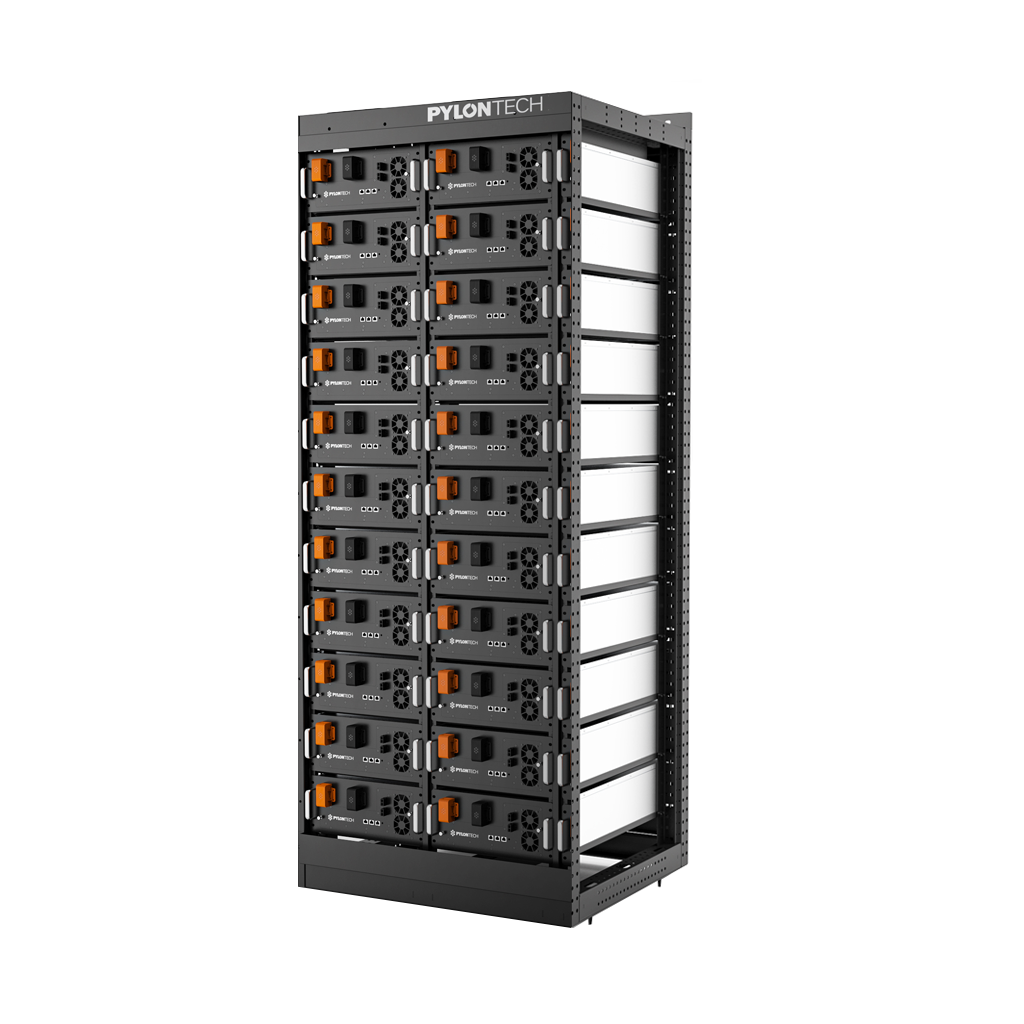

Armario rack Pylontech M3-2W para hasta 21 módulos PowerCube M3

Bastidor original de la serie PowerCube M3 para el alojamiento y la sujeción de módulos de batería HM3A180

El M3-2W es el armario bastidor de la serie PowerCube M3 de Pylontech. Su función es puramente mecánica: aloja, guía y sujeta los módulos de batería de la familia M3 junto con el módulo de control del sistema, y organiza el recorrido de los cables de potencia y de comunicaciones dentro de un único bastidor.

Esta referencia admite hasta veintiún módulos M3. Tomando como referencia el módulo HM3A180 de la propia serie, de 5,68 kWh y 48 kg por unidad, una configuración de veintiún módulos corresponde al sistema PowerCube M3A180 de 119 kWh que Techno Sun comercializa bajo la referencia LIT0628.

El bastidor se suministra como referencia independiente para la configuración de proyectos a medida y como repuesto de instalaciones ya desplegadas. Su peso en almacén es de 200 kg.

SKU

ELE0768

Modelo

M3-2W

Capacidad

hasta 21 módulos M3

Peso

200 kg

Especificaciones Técnicas Detalladas

Datos de la referencia Ecosistema PowerCube M3 Condiciones de uso

Parámetro	Valor
Referencia interna	ELE0768
Marca	Pylontech
Modelo	M3-2W
Serie	accesorios Pylontech para la familia PowerCube M3
Función	armario rack para el alojamiento y la sujeción de módulos de batería de la serie PowerCube M3
Capacidad de alojamiento	hasta 21 módulos M3
Peso de la referencia en almacén	200 kg
Código de barras	8435438805514

Elemento	Dato verificado
Módulo de batería de la serie	HM3A180
Energía por módulo (referencia LIT0625)	5,68 kWh
Profundidad de descarga declarada del módulo	90 por ciento
Peso del módulo (referencia LIT0625)	48 kg
Configuración de 21 módulos (referencia LIT0628)	sistema de 119 kWh a 1C
Configuración de 23 módulos (referencia LIT0706)	sistema de 130 kWh a 1C
Configuración de 30 módulos (referencia LIT0707)	sistema de 160 kWh a 1C
Módulo de control BMS de la serie	S1000M3A180, referencia ELE0755
Controlador multirack de la serie	MBMS1000M3A180, referencia ELE0758

Aspecto	Criterio
Ubicación	local técnico de acceso restringido a personal autorizado
Montaje	apilado vertical de los módulos de batería sobre las guías del bastidor
Ampliación	incorporación progresiva de módulos hasta completar la capacidad del bastidor
Personal	instalación y mantenimiento por personal cualificado en sistemas de almacenamiento de alta tensión
Suministro	referencia de repuesto y de configuración de proyecto dentro del ecosistema PowerCube M3

Datos Operativos y Límites de Trabajo

Capacidad de alojamiento

Hasta veintiún módulos de batería de la serie PowerCube M3.
Alojamiento del módulo de control S1000M3A180 del sistema.
Configuración equivalente al sistema PowerCube M3A180 de 119 kWh.
Peso del bastidor en almacén de 200 kg.

Módulos de la serie

Módulo HM3A180 de 5,68 kWh de energía.
Peso unitario del módulo de 48 kg.
Profundidad de descarga declarada del módulo del 90 por ciento.
Veintiún módulos suman 119 kWh de energía instalada.

Criterios de emplazamiento

Local técnico de acceso restringido a personal autorizado.
Superficie con capacidad portante suficiente para el bastidor cargado.
Espacio libre suficiente para la manipulación y el mantenimiento de los módulos.
Trabajo sobre sistema de corriente continua de alta tensión, reservado a personal cualificado.

Aplicaciones Detalladas y Casos de Uso

chevron_rightAlmacenamiento comercial e industrial de alta tensión

Sistemas PowerCube M3 de gran capacidad instalados en sala técnica.
Proyectos de gestión de demanda y desplazamiento de energía en industria.
Instalaciones de autoconsumo industrial con acumulación en corriente continua de alta tensión.
Configuraciones de varios bastidores coordinadas mediante el controlador multirack de la serie.

chevron_rightConfiguración de proyecto y repuesto

Suministro del bastidor como referencia independiente para configuraciones a medida del número de módulos.
Reposición del bastidor en instalaciones existentes de la serie PowerCube M3.
Preparación en obra del bastidor antes de la recepción de los módulos de batería.
Ampliación de una instalación existente con un bastidor adicional.

chevron_rightOrganización mecánica y de cableado

Apilado ordenado de los módulos en posiciones fijas y accesibles.
Recorrido guiado de los cables de potencia y de comunicaciones dentro del bastidor.
Acceso frontal a los bornes y a los puertos de comunicación de cada módulo.
Sustitución individual de un módulo sin desmontar el resto de la columna.

Notas de Instalación y Puesta en Servicio

buildEl bastidor debe montarse y anclarse antes de introducir los módulos de batería, sobre una superficie con capacidad portante suficiente para el conjunto cargado.
buildLa manipulación del bastidor y de los módulos requiere varios operarios o medios de elevación: cada módulo HM3A180 pesa 48 kg.
buildLa instalación, la conexión y la puesta en servicio del sistema deben realizarse siguiendo el manual de operaciones del sistema PowerCube M3 correspondiente y por personal cualificado.
buildEl conjunto se ubica en un local técnico de acceso restringido a personal autorizado.
buildTechno Sun facilita a los instaladores la documentación técnica del sistema PowerCube M3 asociada a la configuración concreta del proyecto.

Certificaciones y Cumplimiento Normativo

Documentación disponible de la serie

checkCertificado CE PowerCube M3 - certificado de conformidad de la serie PowerCube M3 disponible en la documentación de los sistemas M3A180 comercializados por Techno Sun.
checkLista de inversores compatibles Pylontech - documento de compatibilidad del fabricante asociado a las referencias de la serie.

Alcance de esta referencia

checkElemento mecánico del sistema - el armario aporta la estructura de alojamiento y sujeción; las características eléctricas corresponden a los módulos de batería y al módulo de control de la serie.
checkSuministro original Pylontech - bastidor original del fabricante para la serie PowerCube M3.

Componentes de la Serie PowerCube M3

Este armario se emplea con los componentes de la serie PowerCube M3 de Pylontech, disponibles bajo referencia separada para configurar la instalación según las necesidades del proyecto.

Módulo de batería

LIT0625 - módulo HM3A180 de 5,68 kWh con profundidad de descarga del 90 por ciento.

Módulo de control BMS

ELE0755 - BMS con cables S1000M3A180 para PowerCube M3.

Controlador multirack

ELE0758 - controlador MBMS1000M3A180 para la coordinación de varios bastidores.

Sistemas completos de referencia

LIT0628 - PowerCube M3A180 de 119 kWh con 21 módulos HM3A180.
LIT0706 - PowerCube M3A180 de 130 kWh con 23 módulos HM3A180.
