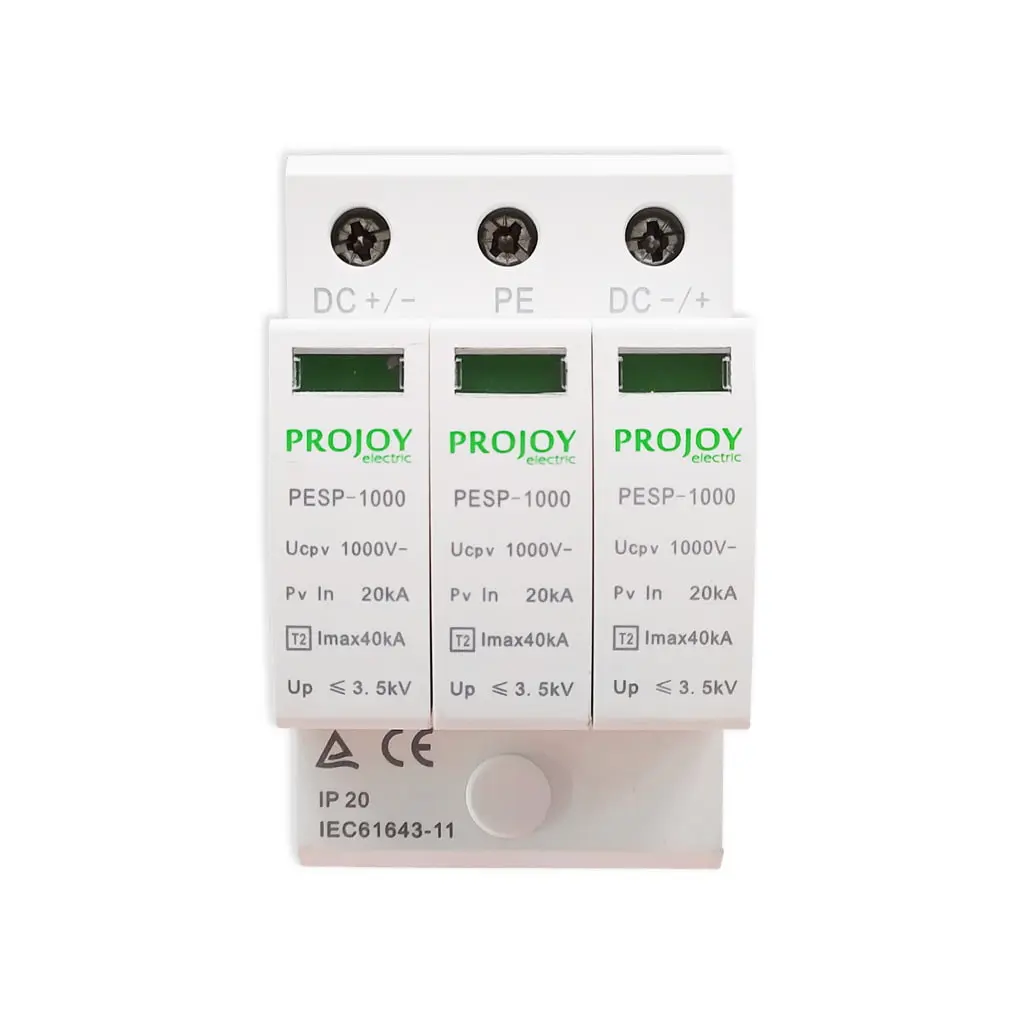

Descargador de sobretensiones de continua Projoy PESP-1000 T2 3P 1000 V 40 kA

Protector fotovoltaico de tipo 2, tres polos, con Ucpv de 1000 V CC, In de 20 kA e Imax de 40 kA

El PESP-1000 T2 3P es un descargador de sobretensiones (SPD) de la serie PESP de Projoy Electric, destinado al lado de corriente continua de una instalación fotovoltaica. Deriva a tierra las sobretensiones transitorias de origen atmosférico o de maniobra antes de que alcancen al inversor.

Esta referencia corresponde a la ejecución de tipo 2 con tres polos y tensión máxima de servicio permanente de 1000 V en continua. Incorpora un dispositivo de desconexión por fallo que separa el módulo de la instalación cuando se degrada por sobrecalentamiento y lo señaliza en la ventana frontal: verde indica servicio normal y rojo indica módulo agotado que debe sustituirse.

Se monta sobre carril simétrico de 35 mm en el cuadro de continua. La serie admite además, como función opcional, contactos de telemando para llevar la señal de fallo a un sistema de supervisión.

SKU

ELE1115

Categoría

Tipo 2, 3 polos

Ucpv

1000 V CC

Imax

40 kA

Especificaciones Técnicas Detalladas

Columna de tipo 2 con Ucpv de 1000 V CC de la ficha técnica de la serie PESP/PER de Projoy Electric.

Parámetro Valor
Norma de referencia IEC 61643-31 y EN 61643-31
Categoría de uso Tipo 2 (T2)
Número de polos 3 polos
Forma de onda de ensayo 8/20 microsegundos para el tipo 2
Corriente nominal de descarga In 20 kA
Corriente máxima de descarga Imax 40 kA
Tensión máxima de servicio permanente Ucpv 1000 V CC
Nivel de protección Up 3,5 kV
Tiempo de respuesta Menor o igual a 25 nanosegundos
Parámetro Valor
Grado de protección IP20
Montaje Carril simétrico de 35 mm
Anchura de la ejecución de 3 polos 54 mm
Altura 90 mm, con 45 mm por encima del plano de bornes
Fondo 68 mm, con 49 mm de saliente sobre el carril y 35 mm de cuerpo
Capacidad de conexión con conductor rígido Hasta 35 mm2
Capacidad de conexión con conductor flexible De 2,5 a 25 mm2
Par de apriete de bornes 3,5 Nm
Material Material retardante a la llama
Temperatura de trabajo -40 °C a 70 °C
Certificación declarada CE
Función Descripción
Ventana de estado Verde indica funcionamiento normal; rojo indica módulo dañado que debe sustituirse de inmediato
Desconexión por fallo Dispositivo interno que separa el protector de la instalación cuando se degrada por sobrecalentamiento y emite la señal correspondiente
Contacto de telemando, función opcional Bloque de contactos con un normalmente abierto y un normalmente cerrado
Asignación de bornes del telemando Borne 11 común, borne 14 normalmente abierto y borne 12 normalmente cerrado
Tensión de trabajo del contacto de telemando Menor o igual a 125 V
Corriente de conmutación del contacto de telemando Menor o igual a 1 A
Capacidad de conexión del telemando De 0,5 a 1,5 mm2

Ejecuciones de la serie PESP para corriente continua recogidas en la ficha técnica.

Categoría Polos Ucpv In Imax Iimp Up
Tipo 1 más tipo 2 2P 600 V CC 20 kA 40 kA 5 kA 3,0 kV
Tipo 1 más tipo 2 3P 1000 V CC 20 kA 40 kA 5 kA 3,5 kV
Tipo 1 más tipo 2 3P 1500 V CC 20 kA 40 kA 5 kA 4,0 kV
Tipo 2 2P 600 V CC 20 kA 40 kA no aplica 3,0 kV
Tipo 2 (esta referencia) 2P o 3P 1000 V CC 20 kA 40 kA no aplica 3,5 kV
Tipo 2 3P 1500 V CC 20 kA 40 kA no aplica 4,0 kV

Según la nota de la ficha técnica, los protectores de clase 1 se emplean principalmente en el cuadro general de entrada y los de tipo 2 en los cuadros de distribución. El tipo 1 declara valor de Iimp, el tipo 2 declara valor de In y la ejecución combinada declara ambos.

Datos de Servicio y Límites Operacionales

Capacidad de descarga

  • Corriente nominal de descarga In de 20 kA con onda de 8/20 microsegundos.
  • Corriente máxima de descarga Imax de 40 kA.
  • Nivel de protección Up de 3,5 kV en la ejecución de 1000 V.
  • Tiempo de respuesta inferior o igual a 25 nanosegundos.

Explotación y sustitución

  • Ventana frontal de estado con indicación verde y roja por módulo.
  • Desconexión automática del módulo degradado por sobrecalentamiento.
  • Contactos de telemando disponibles como función opcional para señalizar el fallo a distancia.

Entorno y conexión

  • Temperatura de trabajo entre -40 °C y 70 °C.
  • Grado de protección IP20, pensado para su instalación dentro de un cuadro.
  • Bornes para conductor rígido de hasta 35 mm2 y flexible de 2,5 a 25 mm2, con par de 3,5 Nm.

Aplicaciones Detalladas y Casos de Uso

chevron_rightProtección del lado de continua del inversor
  • Instalación en el cuadro de continua, aguas arriba de la entrada del inversor.
  • Limitación de la sobretensión transitoria que llega a las entradas del equipo de conversión.
  • Instalaciones con tensión de campo de hasta 1000 V en continua.
chevron_rightCuadros de campo y cajas de agrupación
  • Montaje en carril de 35 mm dentro de cajas de agrupación de ramas.
  • Coordinación con el fusible de rama y con el elemento de corte en continua del mismo cuadro.
  • Instalaciones a la intemperie en las que el cuadro aporta el grado de protección exterior.
chevron_rightInstalaciones con supervisión remota
  • Uso de la función opcional de contactos de telemando para señalizar el fallo del protector.
  • Integración de la señal de estado en el sistema de monitorización de la planta.
  • Planificación del mantenimiento preventivo por sustitución del módulo señalizado en rojo.

Normativa y Certificaciones Declaradas

Normas de producto

  • checkIEC 61643-31 - norma de referencia declarada para los descargadores de continua de la serie
  • checkEN 61643-31 - versión europea de la norma de referencia declarada

Marcado y grados

  • checkCE - certificación declarada en la ficha técnica del fabricante
  • checkIP20 - grado de protección declarado, propio de la instalación en cuadro

Notas de Instalación

El descargador se instala en paralelo con el circuito a proteger y necesita una conexión de puesta a tierra de baja impedancia. La longitud de los conductores de conexión debe reducirse al mínimo posible para que el nivel de protección efectivo se aproxime al valor Up declarado de 3,5 kV.

La ventana de estado debe formar parte de la rutina de inspección de la instalación. Un módulo en rojo indica que el elemento ha llegado al final de su vida útil y que la protección ya no está garantizada hasta su sustitución.

La ejecución de tres polos ocupa 54 mm de anchura en el carril, con 90 mm de altura y 68 mm de fondo. Conviene reservar ese espacio en el cuadro junto al resto de aparamenta de continua.
