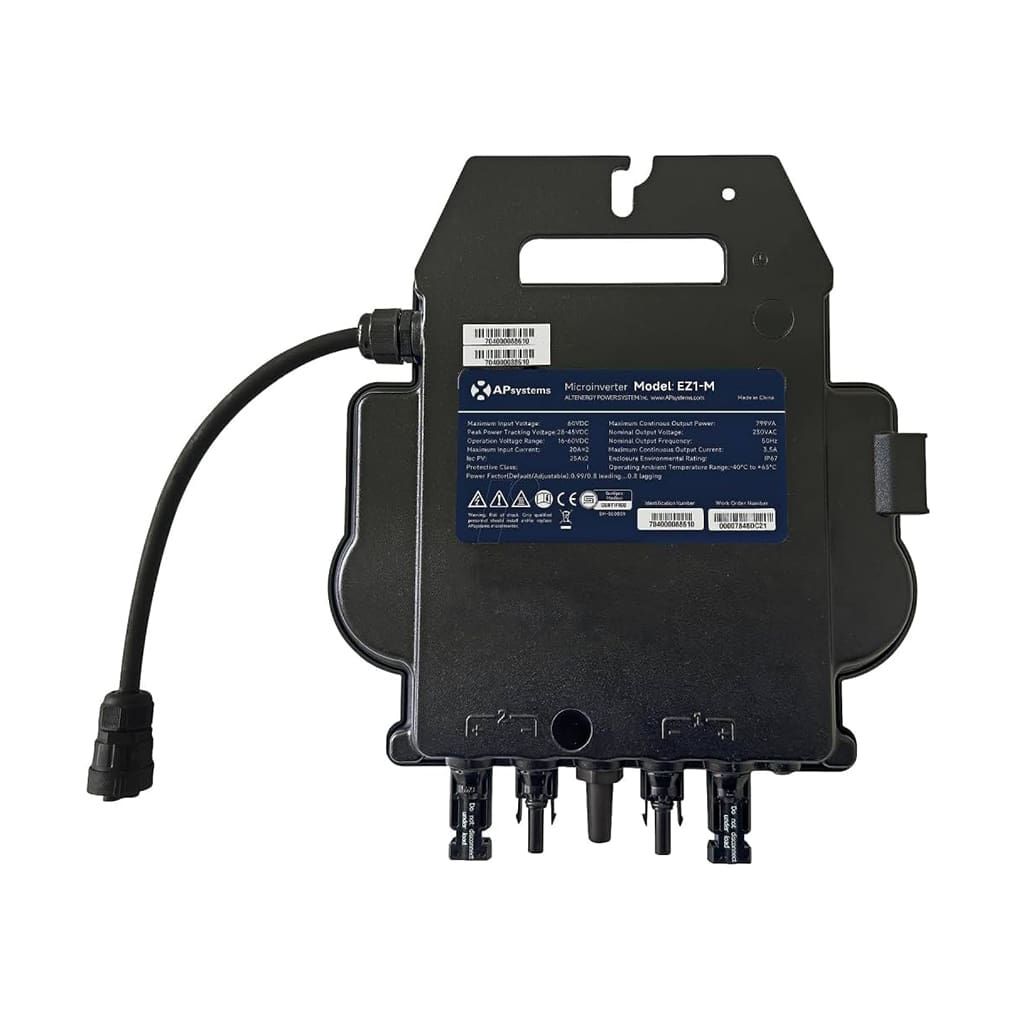

APSystems EZ1-M-EU 600W 230V WiFi
[GRI0999] APSystems EZ1-M-EU 600W 230V WiFi
El ajuste de fábrica podría ser 600VA por defecto y subir a 799VA después de la instalación de acuerdo con el ajuste de regulación.
Máximo de unidades conectadas: 2
📕 Descarga de documentación
Nombre mostrado:
[GRI0999] APSystems EZ1-M-EU 600W 230V WiFi
Código HS:
85044085
Especificaciones Técnicas Detalladas
Valores de la ficha técnica de la serie EZ1 de APsystems, columna EZ1-M (región EMEA).
| Parámetro | Valor |
|---|---|
| Potencia de módulo fotovoltaico recomendada (STC) | 300 Wp a 730 Wp o superior |
| Rango de tensión MPPT | 28 V a 45 V |
| Rango de tensión de operación | 16 V a 60 V |
| Tensión máxima de entrada | 60 V |
| Corriente máxima de entrada | 20 A por canal (20 A x 2) |
| Corriente de cortocircuito fotovoltaica admisible (Isc) | 25 A por canal (25 A x 2) |
| Número de canales de entrada | 2 con seguimiento MPPT independiente |
| Módulos fotovoltaicos por unidad | 2 |
| Tipo de conector de continua | Stäubli MC4 PV-ADBP4-S2 y ADSP4-S2 |
| Parámetro | Valor |
|---|---|
| Potencia máxima de salida | 600 VA de ajuste de fábrica, ampliable a 799 VA según el ajuste de regulación |
| Tensión nominal de salida | 230 V, rango 184 V a 253 V |
| Corriente nominal de salida | 2,6 A en configuración de 600 VA y 3,5 A en configuración de 799 VA |
| Frecuencia de salida ajustable | 50 Hz, rango 48 Hz a 51 Hz |
| Factor de potencia por defecto | 0,99 |
| Máximo de unidades conectadas | 2 unidades por línea; en determinados países la regulación limita a 1 |
| Diseño del transformador | Transformadores de alta frecuencia con aislamiento galvánico |
| Protección de red | Relé de protección de seguridad integrado |
| Parámetro | Valor |
|---|---|
| Eficiencia máxima | 97,3 % |
| Eficiencia MPPT nominal | 99,5 % |
| Consumo en vacío | 20 mW |
| Parámetro | Valor |
|---|---|
| Dimensiones (ancho x largo x profundidad) | 263 mm x 218 mm x 36,5 mm |
| Peso del equipo | 2,8 kg |
| Peso bruto de expedición | 3,0 kg |
| Refrigeración | Convección natural, sin ventiladores |
| Grado de protección | IP67 |
| Rango de temperatura ambiente | -40 °C a +65 °C |
| Rango de temperatura de almacenamiento | -40 °C a +85 °C |
| Código de barras | 8435438805187 |
| Parámetro | Valor |
|---|---|
| Comunicación | Wi-Fi y Bluetooth incorporados |
| Aplicación de gestión | AP EasyPower |
| Puesta en marcha | Conexión directa por Bluetooth desde el teléfono móvil |
| Monitorización remota | Envío de datos al servidor en la nube a través del router por Wi-Fi |
| Garantía | 12 años de serie, 20 años opcionales |
Accesorio de conexión de corriente alterna disponible en el catálogo de APsystems bajo referencia independiente.
| Parámetro | Valor |
|---|---|
| Sección del cable | 1,5 mm² |
| Longitud | 5 m por defecto |
| Tipo de enchufe | Schuko |
Datos de Rendimiento y Límites Operativos
Límites operativos de continua
- Tensión máxima admisible en cada entrada: 60 V.
- Ventana de seguimiento MPPT: 28 V a 45 V, con arranque y operación desde 16 V.
- Corriente máxima por canal: 20 A, con tolerancia a 25 A de corriente de cortocircuito.
Comportamiento térmico
- Operación continua entre -40 °C y +65 °C.
- Disipación por convección natural: no existen ventiladores ni filtros que mantener.
- En instalaciones con ventilación o disipación de calor deficientes el equipo puede entrar en modo de reducción de potencia.
Consumo y pérdidas
- Consumo en vacío de 20 mW: las pérdidas nocturnas del equipo son despreciables frente a la producción diaria.
- Eficiencia de seguimiento MPPT del 99,5 %, prácticamente independiente del desequilibrio entre los dos módulos.
Aplicaciones Detalladas y Casos de Uso
Autoconsumo en balcones y terrazas
- Instalaciones de uno o dos módulos fotovoltaicos sobre barandilla, suelo o pared, con conexión a un punto de enchufe mediante el cable de alimentación con clavija Schuko.
- Configuración por defecto de 600 VA, compatible con los límites de potencia de las instalaciones enchufables en la mayoría de países europeos.
- Puesta en marcha sin herramientas de programación: emparejamiento por Bluetooth y configuración desde la aplicación AP EasyPower.
Ampliaciones de pequeña potencia en vivienda
- Añadido de dos módulos a una cubierta ya existente sin intervenir en el inversor principal de la instalación.
- Zonas de cubierta con orientaciones enfrentadas donde un inversor de cadena penalizaría la producción del conjunto.
- Tejados con chimeneas, antenas o elementos que proyectan sombra sobre uno de los dos módulos durante parte del día.
Instalaciones con módulos de gran formato
- Admite módulos de 300 Wp a 730 Wp o superiores, con corriente de entrada de hasta 20 A por canal.
- Compatible con módulos de gran corriente de las generaciones actuales sin necesidad de limitar la potencia del generador.
- Conectores Stäubli MC4 que evitan adaptadores adicionales en la conexión con el módulo.
Instalaciones a la intemperie
- Grado de protección IP67 para montaje bajo el módulo, expuesto a lluvia, polvo y radiación solar directa.
- Rango de temperatura de -40 °C a +65 °C, apto para cubiertas en clima continental y en zonas costeras.
- Ausencia de ventiladores: no hay elementos móviles sujetos a desgaste ni entrada de suciedad por rejillas de ventilación.
Certificaciones y Cumplimiento Normativo
Relación de normas declaradas en la ficha técnica de la serie EZ1 de APsystems para la región EMEA.
Seguridad y compatibilidad electromagnética
- EN 62109-1 y EN 62109-2 - Seguridad de convertidores de potencia para sistemas fotovoltaicos.
- EN 61000-1, -2, -3 y -4 - Compatibilidad electromagnética.
Conexión a red
- EN 50549-1 - Requisitos para la conexión de generadores a redes de distribución en baja tensión.
- UNE 217002 y RD 647 - Protección de interconexión y normativa aplicable en España.
- DIN V VDE V 0126-1-1 y VDE-AR-N 4105 - Normativa alemana de conexión a red.
- VFR y UTE C15-712-1 - Normativa francesa de conexión y de instalaciones fotovoltaicas.
- CEI 0-21 - Normativa italiana de conexión a la red de baja tensión.
- NTS - Norma técnica de supervisión aplicable a la instalación.
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales: asesoramiento en el dimensionado del ramal de corriente alterna, selección de cableado y protecciones, puesta en marcha de la pasarela de monitorización y resolución de incidencias de comunicación.
STOCK PERMANENTE
ENVÍO 24-48H
GARANTÍA OFICIAL APSYSTEMS
Microinversor APsystems EZ1-M-EU 600 VA
Referencia: GRI0999 | Microinversor dual de conexión a red
Solución compacta para instalaciones de dos módulos fotovoltaicos que requieren seguimiento individual, puesta en marcha sin pasarela adicional y montaje a la intemperie.
