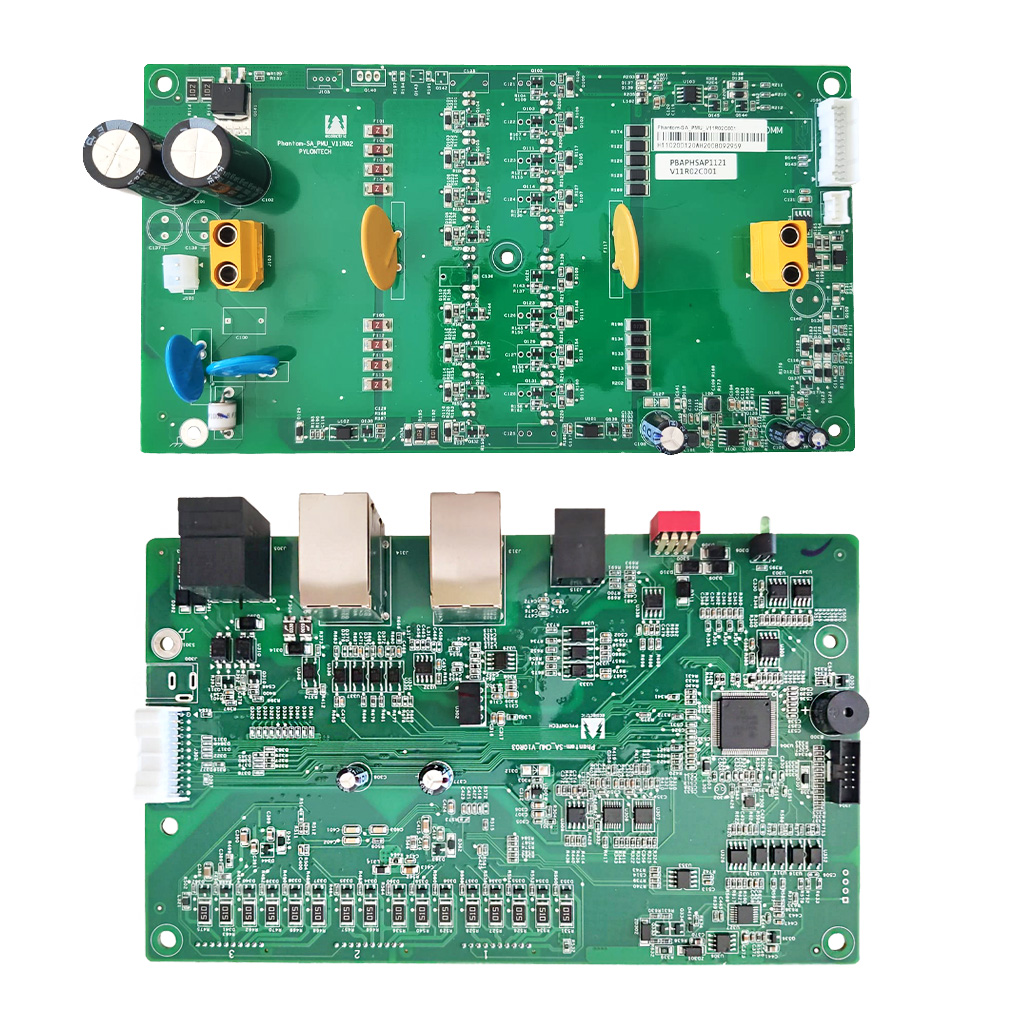

Pylontech Tarjeta CMU US2000B
[LIT0791] Pylontech Tarjeta CMU US2000B
Tarjeta CMU US2000B de Pylontech. Módulo de control para sistemas de almacenamiento US2000B. Peso: 0.5 kg. Repuesto oficial para mantenimiento y expansión de capacidad.
Nombre mostrado:
[LIT0791] Pylontech Tarjeta CMU US2000B
Código HS:
90303900
Especificaciones Técnicas Detalladas
Datos de identificación de la referencia tal como se comercializa.
| Referencia Techno Sun | LIT0791 |
| Denominación de catálogo | Tarjeta CMU US2000B |
| Marca | Pylontech |
| Serie | Accesorios Pylontech |
| Tipo de pieza | Repuesto electrónico, módulo de control |
| Equipo de destino | Módulos de litio de la serie US2000 de 48 Vcc y 2,4 kWh |
| Peso de la referencia | 0,5 kg |
| Código de barras | 8435438898288 |
| Documentos de referencia | Ficha técnica US2000C y manual de producto US2000C, versión 1.0 |
Características del módulo de 2,4 kWh de la serie US sobre el que se instala el repuesto, según la ficha técnica y el manual de producto oficiales. Corresponden al equipo de destino, no a la tarjeta.
| Tecnología de celda | Li-ion LFP, fosfato de hierro y litio |
| Tensión nominal | 48 Vcc |
| Capacidad nominal | 2.400 Wh |
| Capacidad útil | 2.280 Wh |
| Tensión de descarga | 44,5 a 53,5 Vcc |
| Tensión de carga | 52,5 a 53,5 Vcc |
| Corriente de carga y descarga recomendada | 25 A |
| Corriente máxima de carga y descarga | 50 A |
| Corriente de pico | 90 A durante 15 s |
| Profundidad de descarga | 95 % |
| Módulos máximos en un grupo | 16 unidades |
| Dimensiones | 442 x 420 x 89 mm |
| Peso | 22,5 kg |
| Comunicación | RS485 y CAN |
| Protocolo de comunicación | YD/T 1363.3-2005 |
| Grado de protección de la envolvente | IP20 |
| Temperatura de trabajo | 0 a 50 °C en carga y -10 a 50 °C en descarga |
| Temperatura de almacenamiento | -20 a 60 °C |
| Humedad | 5 a 95 % de humedad relativa |
| Vida de diseño | Más de 10 años a 25 °C |
| Compatibilidad declarada por el fabricante | El manual del US2000C declara la compatibilidad de la serie con los módulos US2000C, US3000 y US2000 |
Elementos del panel frontal y de la conectividad del módulo US2000C, descritos en el apartado 2.3 del manual de producto oficial. Son las funciones que la electrónica del módulo debe restituir tras la intervención.
| Interruptor de potencia | Posición ON de preparación para el arranque y posición OFF para almacenamiento o transporte |
| Pulsador Start | Pulsación superior a 0,5 s para arrancar y para detener el módulo |
| LED RUN | Diodo verde que indica el estado de funcionamiento del módulo |
| LED de alarma | Diodo rojo intermitente en alarma y fijo con el módulo en protección |
| Indicadores de capacidad | Seis diodos verdes que representan el estado de carga del módulo |
| Conmutador ADD | Microinterruptor 1 para la velocidad RS485: posición 1 a 9600 bps y posición 0 a 115200 bps |
| Puerto Console | Acceso RS232 de diagnóstico reservado al fabricante o al técnico especializado |
| Señal de despertado del puerto Console | Entre 5 y 12 V en los pines 4 y 5, con impulso igual o superior a 0,5 s y de 5 a 15 mA |
| Puerto Contact | Entrada pasiva de apagado y tres salidas: fin de carga, fin de descarga y error de BMS |
| Tensión admisible en las salidas Contact | Igual o inferior a 25 V |
| Puerto CAN | 500 kbps con terminación de 120 ohmios, para LV-Hub, inversor o batería superior |
| Puerto RS485 | 9600 o 115200 bps con terminación de 120 ohmios, para inversor o batería esclava |
| Puertos Link Port 0 y Link Port 1 | Comunicación entre módulos conectados en paralelo |
| Asignación RJ45 | Pin 4 CAN-H, pin 5 CAN-L, pin 6 CAN-GND, pin 7 485A y pin 8 485B |
| Terminales de potencia | Dos pares de terminales de idéntica función, uno hacia el equipo y otro para el paralelo |
| Bloqueo de los conectores de potencia | Conectores estancos con botón de bloqueo que debe mantenerse pulsado al extraer |
Funciones básicas del sistema de gestión de batería integrado en el módulo, según la tabla BMS basic function del manual de producto.
| Protección y alarma | Gestión y monitorización |
|---|---|
| Fin de carga y fin de descarga | Equilibrado de celdas |
| Sobretensión de carga | Modelo de carga inteligente |
| Subtensión de descarga | Limitación de corriente de carga y descarga |
| Sobrecorriente de carga y descarga | Cálculo de la retención de capacidad |
| Temperatura alta y baja en celda y en BMS | Supervisión por el administrador |
| Cortocircuito | Registro de operación |
| Detección de inversión del cable de potencia | |
| Arranque suave del inversor |
Datos Operativos y Criterios de Instalación
Funciones de control que restituye la sustitución
- Panel frontal de estado: diodo RUN, diodo de alarma y seis indicadores de capacidad.
- Conmutador ADD de direccionamiento y de selección de la velocidad del bus RS485.
- Puertos CAN a 500 kbps y RS485 a 9600 o 115200 bps, ambos con terminación de 120 ohmios.
- Puertos Link Port 0 y Link Port 1 para la comunicación entre módulos en paralelo.
- Puerto Console de diagnóstico y señales del puerto Contact hacia el equipo de control externo.
Requisitos de la intervención
- Trabajo reservado a servicios de asistencia técnica autorizados y a personal cualificado.
- El manual de producto exige desconectar todos los terminales de la batería antes de cualquier mantenimiento.
- No exponer el cableado al exterior ni invertir la polaridad de los terminales de potencia.
- Ante cualquier anomalía, el fabricante indica contactar con el suministrador en un plazo de 24 horas.
- Tras la intervención, verificar el estado de los diodos de RUN, alarma y capacidad antes de devolver el equipo a servicio.
Conservación del repuesto
- Almacenar la tarjeta en su envase original, protegida frente a humedad y a descargas electrostáticas.
- Evitar esfuerzos mecánicos sobre los conectores y sobre los bordes de la placa.
- Identificar la referencia y el equipo de destino antes de incorporarla al almacén de recambio.
- Peso declarado de la referencia en almacén: 0,5 kg.
Aplicaciones Detalladas y Casos de Uso
Reparación de módulos de la serie US2000 en taller autorizado
- Recuperación de módulos que han dejado de comunicar con el inversor o con el LV-Hub.
- Módulos que no responden al direccionamiento dentro de una agrupación en paralelo.
- Reparación de unidades cuya parte electroquímica se encuentra en estado correcto.
Mantenimiento de agrupaciones de módulos
- Instalaciones con hasta 16 módulos de la serie US conectados en un mismo grupo.
- Sistemas gestionados con LV-Hub, donde el direccionamiento correcto es determinante.
- Intervención sobre una única unidad sin sustituir el conjunto de la agrupación.
Gestión de almacén de recambios
- Referencia diferenciada de la tarjeta de potencia para pedir exactamente la pieza necesaria.
- Identificación por código de barras para la trazabilidad de entradas y salidas.
- Complemento del resto de repuestos y de cableado Pylontech distribuidos por Techno Sun.
Economía circular y prolongación de vida útil
- Alternativa a la retirada completa del módulo cuando el fallo se localiza en el control.
- Aprovechamiento de una parte electroquímica diseñada para más de 10 años de servicio.
- Reducción del residuo asociado a la sustitución de la unidad completa.
Certificaciones y Cumplimiento Normativo del Equipo de Destino
Certificación del módulo de la serie US
- TÜV - Certificación de seguridad del módulo de acumulación.
- CE - Marcado de conformidad europea.
- UN38.3 - Certificado de transporte de baterías de litio.
Normas de referencia del módulo
- IEC62619 e IEC63056 - Seguridad de células y baterías secundarias de litio para acumulación.
- UL1642 - Seguridad de las células de litio.
- IEC61000-6-2 e IEC61000-6-3 - Compatibilidad electromagnética: inmunidad y emisión.
Componentes Compatibles de la Serie Accesorios Pylontech
Esta referencia pertenece al catálogo de accesorios y repuestos Pylontech distribuido por Techno Sun. A continuación se relacionan otros componentes disponibles bajo referencia separada para el montaje, la interconexión y el mantenimiento de los equipos de acumulación de la marca.
Comunicación y control
- ACC0001 — LV-Hub para agrupaciones de módulos US2000C, US3000C y US5000
Cableado de baterías
- LIT0741 — Cable interno de potencia para baterías
- LIT0742 — Cable de comunicación para baterías
Soportes y armarios rack
- ACC0875 — Soportes de montaje para módulos US2000C
- ACC2024 — Soportes de montaje para módulos US5000
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales y servicios de asistencia autorizados: identificación de la referencia correcta, verificación de compatibilidad por número de modelo y asesoramiento en el procedimiento de intervención sobre el equipo.
STOCK PERMANENTE
ENVÍO 24-48H
GARANTÍA OFICIAL PYLONTECH
Tarjeta CMU de control Pylontech para módulos de litio US2000B y US2000C de 48 V
Referencia: LIT0791
Repuesto electrónico original de control para la reparación en taller de módulos de litio Pylontech de la serie US2000 de 48 Vcc.
