[LIT0792] Pylontech Tarjeta PMU US2000B

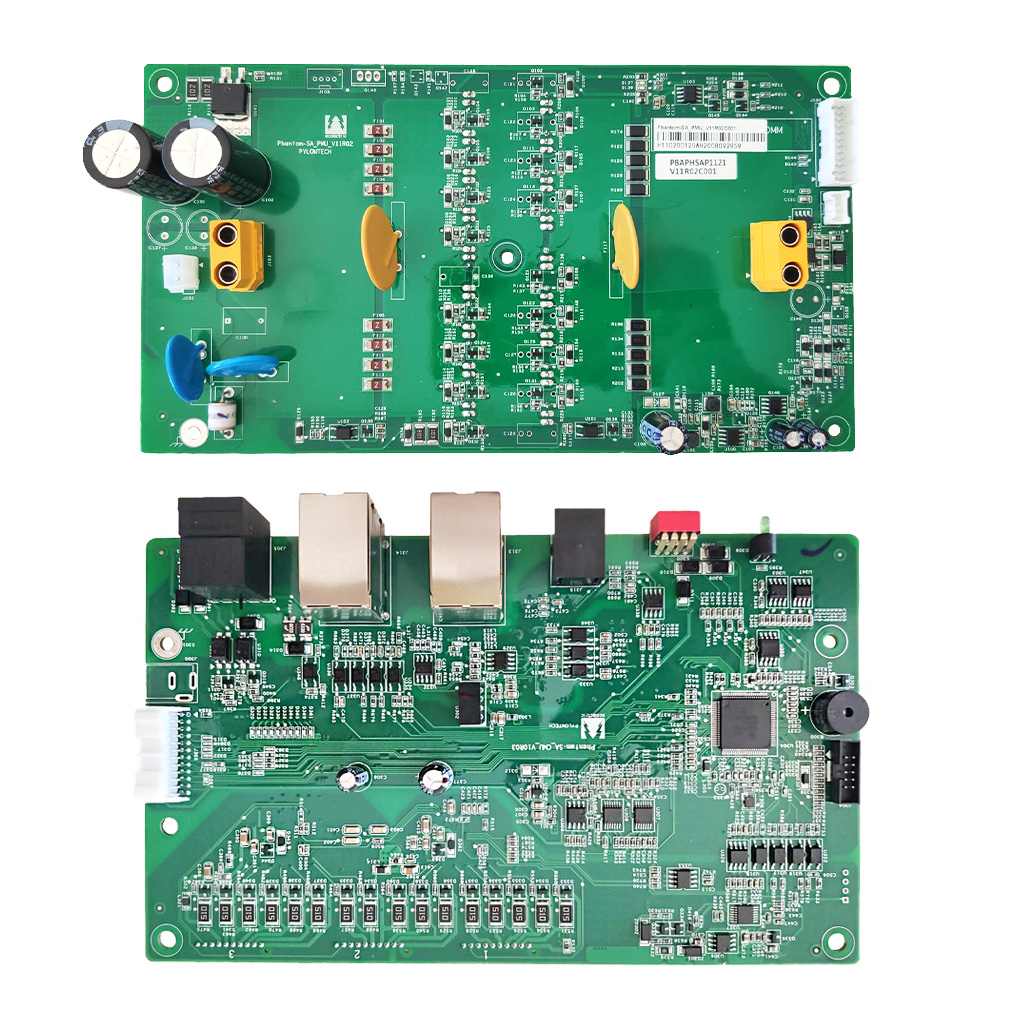

Tarjeta PMU US2000B de Pylontech. Repuesto específico para sistemas de almacenamiento US2000B. Garantiza control preciso de tensión y gestión de energía en instalaciones residenciales y comerciales.

Esta combinación no existe.

Para ver los precios, por favor regístrese o inicie sesión con su cuenta.

Términos y condiciones de venta

Nombre mostrado: [LIT0792] Pylontech Tarjeta PMU US2000B
Código HS: 90303900

Tarjeta PMU de potencia Pylontech para módulos de litio US2000B y US2000C de 48 V

Repuesto electrónico original del módulo de gestión de potencia de la serie US de 2,4 kWh

Esta referencia corresponde a la tarjeta PMU, la electrónica asociada a la etapa de potencia de los módulos de litio Pylontech de la serie US2000 de 48 Vcc y 2,4 kWh. Es un repuesto para la reparación de la unidad en taller: se suministra únicamente la tarjeta, para restituir el funcionamiento de un módulo existente.

La PMU es la parte de la electrónica que trabaja del lado de los terminales de potencia del módulo: interviene en la gestión de la corriente de carga y de descarga y en las protecciones asociadas al circuito principal, mientras que la tarjeta CMU se ocupa del control, del panel frontal y de las comunicaciones. Ambas se piden bajo referencias separadas, lo que permite sustituir exactamente la parte afectada.

El módulo de destino admite una corriente de carga y descarga recomendada de 25 A, un máximo de 50 A y picos de 90 A durante 15 segundos, con dos pares de terminales de potencia de idéntica función. La intervención debe realizarse por un servicio técnico autorizado, con la batería fuera de servicio y todos los terminales desconectados.

SKU

LIT0792

Equipo de destino

Serie US2000 de 48 Vcc

Tipo de tarjeta

PMU, gestión de potencia

Peso

0,5 kg

Especificaciones Técnicas Detalladas

Identificación Módulo de destino Datos del lado de potencia Funciones del BMS

Datos de identificación de la referencia tal como se comercializa.

Referencia Techno Sun	LIT0792
Denominación de catálogo	Tarjeta PMU US2000B
Marca	Pylontech
Serie	Accesorios Pylontech
Tipo de pieza	Repuesto electrónico, gestión de potencia
Equipo de destino	Módulos de litio de la serie US2000 de 48 Vcc y 2,4 kWh
Peso de la referencia	0,5 kg
Código de barras	8435438898264
Documentos de referencia	Ficha técnica US2000C y manual de producto US2000C, versión 1.0

Características del módulo de 2,4 kWh de la serie US sobre el que se instala el repuesto, según la ficha técnica y el manual de producto oficiales. Corresponden al equipo de destino, no a la tarjeta.

Tecnología de celda	Li-ion LFP, fosfato de hierro y litio
Tensión nominal	48 Vcc
Capacidad nominal	2.400 Wh
Capacidad útil	2.280 Wh
Tensión de descarga	44,5 a 53,5 Vcc
Tensión de carga	52,5 a 53,5 Vcc
Corriente de carga y descarga recomendada	25 A
Corriente máxima de carga y descarga	50 A
Corriente de pico	90 A durante 15 s
Profundidad de descarga	95 %
Módulos máximos en un grupo	16 unidades
Dimensiones	442 x 420 x 89 mm
Peso	22,5 kg
Comunicación	RS485 y CAN
Protocolo de comunicación	YD/T 1363.3-2005
Grado de protección de la envolvente	IP20
Temperatura de trabajo	0 a 50 °C en carga y -10 a 50 °C en descarga
Temperatura de almacenamiento	-20 a 60 °C
Humedad	5 a 95 % de humedad relativa
Vida de diseño	Más de 10 años a 25 °C
Compatibilidad declarada por el fabricante	El manual del US2000C declara la compatibilidad de la serie con los módulos US2000C, US3000 y US2000

Parámetros del circuito de potencia del módulo de destino recogidos en el manual de producto oficial.

Tensión nominal del módulo	48 Vcc
Rango de tensión en descarga	44,5 a 53,5 Vcc
Rango de tensión en carga	52,5 a 53,5 Vcc
Corriente de carga y descarga recomendada	25 A
Corriente máxima de carga y descarga	50 A
Corriente de pico	90 A durante 15 s
Terminales de potencia	Dos pares de idéntica función, uno hacia el equipo y otro para el paralelo
Conectores de potencia	Conectores estancos con botón de bloqueo que debe mantenerse pulsado al extraer
Protecciones del circuito principal	Sobretensión de carga, subtensión de descarga, sobrecorriente y cortocircuito
Detección de inversión de polaridad	Detección de inversión del cable de potencia declarada en el manual
Arranque suave	Función de reducción del pico de corriente en el arranque del inversor

Funciones básicas del sistema de gestión de batería integrado en el módulo, según la tabla BMS basic function del manual de producto.

Protección y alarma	Gestión y monitorización
Fin de carga y fin de descarga	Equilibrado de celdas
Sobretensión de carga	Modelo de carga inteligente
Subtensión de descarga	Limitación de corriente de carga y descarga
Sobrecorriente de carga y descarga	Cálculo de la retención de capacidad
Temperatura alta y baja en celda y en BMS	Supervisión por el administrador
Cortocircuito	Registro de operación
	Detección de inversión del cable de potencia
	Arranque suave del inversor

Datos Operativos y Criterios de Instalación

Funciones de potencia que restituye la sustitución

Gestión de la corriente de carga y descarga dentro de los límites declarados por el fabricante.
Protecciones de sobretensión de carga, subtensión de descarga, sobrecorriente y cortocircuito.
Detección de inversión del cable de potencia recogida en la tabla de funciones del BMS.
Arranque suave frente al pico de corriente en el arranque del inversor.

Requisitos de la intervención

Trabajo reservado a servicios de asistencia técnica autorizados y a personal cualificado.
El manual de producto exige desconectar todos los terminales de la batería antes de cualquier mantenimiento.
No exponer el cableado al exterior ni invertir la polaridad de los terminales de potencia.
Ante cualquier anomalía, el fabricante indica contactar con el suministrador en un plazo de 24 horas.
Tras la intervención, verificar el estado de los diodos de RUN, alarma y capacidad antes de devolver el equipo a servicio.

Conservación del repuesto

Almacenar la tarjeta en su envase original, protegida frente a humedad y a descargas electrostáticas.
Evitar esfuerzos mecánicos sobre los conectores y sobre los bordes de la placa.
Identificar la referencia y el equipo de destino antes de incorporarla al almacén de recambio.
Peso declarado de la referencia en almacén: 0,5 kg.

Aplicaciones Detalladas y Casos de Uso

chevron_rightReparación de módulos de la serie US2000 en taller autorizado

Módulos que no admiten carga ni descarga pese a mantener la comunicación con el inversor.
Unidades intervenidas tras un incidente eléctrico en el lado de continua de la instalación.
Reparación de módulos cuya parte electroquímica se encuentra en estado correcto.

chevron_rightMantenimiento de agrupaciones de módulos

Instalaciones con hasta 16 módulos de la serie US conectados en un mismo grupo.
Sistemas donde la unidad afectada trabaja en paralelo con otras a través del segundo par de terminales.
Intervención sobre una única unidad sin sustituir el conjunto de la agrupación.

chevron_rightGestión de almacén de recambios

Referencia diferenciada de la tarjeta de control para pedir exactamente la pieza necesaria.
Identificación por código de barras para la trazabilidad de entradas y salidas.
Complemento del resto de repuestos y de cableado Pylontech distribuidos por Techno Sun.

chevron_rightEconomía circular y prolongación de vida útil

Alternativa a la retirada completa del módulo cuando el fallo se localiza en la etapa de potencia.
Aprovechamiento de una parte electroquímica diseñada para más de 10 años de servicio.
Reducción del residuo asociado a la sustitución de la unidad completa.

Certificaciones y Cumplimiento Normativo del Equipo de Destino

Certificación del módulo de la serie US

checkTÜV - Certificación de seguridad del módulo de acumulación.
checkCE - Marcado de conformidad europea.
checkUN38.3 - Certificado de transporte de baterías de litio.

Normas de referencia del módulo

checkIEC62619 e IEC63056 - Seguridad de células y baterías secundarias de litio para acumulación.
checkUL1642 - Seguridad de las células de litio.
checkIEC61000-6-2 e IEC61000-6-3 - Compatibilidad electromagnética: inmunidad y emisión.

Componentes Compatibles de la Serie Accesorios Pylontech

Esta referencia pertenece al catálogo de accesorios y repuestos Pylontech distribuido por Techno Sun. A continuación se relacionan otros componentes disponibles bajo referencia separada para el montaje, la interconexión y el mantenimiento de los equipos de acumulación de la marca.

Comunicación y control

ACC0001 — LV-Hub para agrupaciones de módulos US2000C, US3000C y US5000

Cableado de baterías

LIT0741 — Cable interno de potencia para baterías
LIT0742 — Cable de comunicación para baterías

Soportes y armarios rack

ACC0875 — Soportes de montaje para módulos US2000C
ACC2024 — Soportes de montaje para módulos US5000

Servicio Técnico Profesional Techno Sun

Soporte técnico especializado para instaladores profesionales y servicios de asistencia autorizados: identificación de la referencia correcta, verificación de compatibilidad por número de modelo y asesoramiento en el procedimiento de intervención sobre el equipo.

STOCK PERMANENTE ENVÍO 24-48H GARANTÍA OFICIAL PYLONTECH

Tarjeta PMU de potencia Pylontech para módulos de litio US2000B y US2000C de 48 V

Referencia: LIT0792

Repuesto electrónico original de la etapa de potencia para la reparación en taller de módulos de litio Pylontech de la serie US2000 de 48 Vcc.

PIEZA ORIGINAL PYLONTECH DISTRIBUIDOR AUTORIZADO
