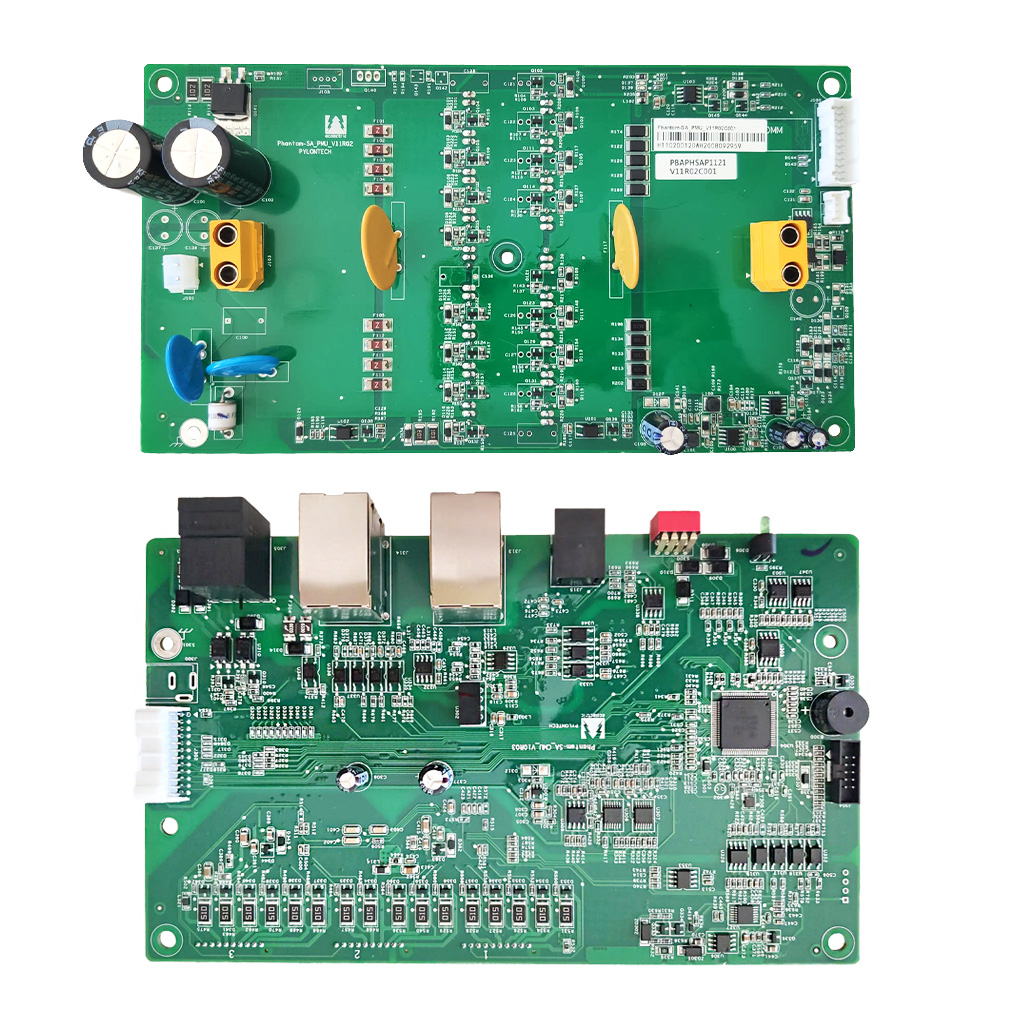

Pylontech Tarjeta CMU SC0500
[LIT0793] Pylontech Tarjeta CMU SC0500
Tarjeta CMU SC0500 de Pylontech. Componente de repuesto para sistemas de almacenamiento de energía Pylontech. Compatible con múltiples modelos de la marca.
📕 Descarga de documentación
Nombre mostrado:
[LIT0793] Pylontech Tarjeta CMU SC0500
Código HS:
90303900
Especificaciones Técnicas Detalladas
Datos de identificación de la referencia tal como se comercializa.
| Referencia Techno Sun | LIT0793 |
| Denominación de catálogo | Tarjeta CMU SC0500 |
| Marca | Pylontech |
| Serie | Accesorios Pylontech |
| Tipo de pieza | Repuesto electrónico, módulo de control |
| Equipo de destino | Controlador BMS SC0500-100S de PowerCube X1, H1 y H2 |
| Peso de la referencia | 0,5 kg |
| Código de barras | 8435438898295 |
| Documento de referencia | Ficha técnica oficial Pylontech SC0500-100 |
Características del controlador sobre el que se instala el repuesto, según la ficha técnica oficial del SC0500-100. Corresponden al equipo de destino, no a la tarjeta.
| Producto relacionado | PowerCube X1, H1 y H2 |
| Tensión de funcionamiento del controlador | 60 a 600 Vcc |
| Tensión de funcionamiento del sistema | 60 a 600 Vcc |
| Corriente máxima de carga | 100 A |
| Tensión de descarga | 60 a 600 Vcc |
| Corriente máxima de descarga | 100 A |
| Autoconsumo | 8 W |
| Dimensiones (L x P x Al) | 442 x 390 x 132 mm |
| Peso | 8,5 kg |
| Comunicación | Modbus RTU y CAN |
| Clase de protección | IP20 |
| Vida útil del dispositivo | 15 años |
| Temperatura de funcionamiento | -20 a 65 °C |
| Temperatura de almacenamiento | -40 a 80 °C |
| Certificación | TÜV y CE |
Funciones del sistema de gestión de batería declaradas en la ficha técnica oficial de los controladores SC0500 y SC1000. Son las funciones del equipo de destino que dependen de su electrónica.
| Protección frente a descarga excesiva | Corte del proceso al alcanzar el límite inferior de tensión del sistema |
| Protección frente a sobrecarga | Corte del proceso al alcanzar el límite superior de tensión del sistema |
| Protección frente a sobrepotencia | Limitación del régimen de trabajo del conjunto de módulos |
| Protección de temperatura alta y baja | Supervisión del rango térmico de operación del sistema |
| Gestión automática de carga y descarga | Control del estado de carga y descarga del conjunto |
| Equilibrado | Igualación de la corriente y de la tensión de cada celda |
Los sistemas PowerCube emplean dos controladores de gama distinta. La comparativa permite verificar cuál de ellos está instalado antes de pedir el repuesto correspondiente.
| Parámetro | SC0500-100S | SC1000-100S |
|---|---|---|
| Producto relacionado | PowerCube X1, H1 y H2 | PowerCube H1 y H2 |
| Tensión de funcionamiento del controlador | 60 a 600 Vcc | 200 a 1.000 Vcc |
| Tensión de funcionamiento del sistema | 60 a 600 Vcc | 200 a 1.000 Vcc |
| Corriente máxima de carga | 100 A | 100 A |
| Tensión de descarga | 60 a 600 Vcc | 200 a 1.000 Vcc |
| Corriente máxima de descarga | 100 A | 100 A |
| Autoconsumo | 8 W | 8 W |
| Dimensiones (L x P x Al) | 442 x 390 x 132 mm | 442 x 390 x 132 mm |
| Peso | 8,5 kg | 8,2 kg |
| Comunicación | Modbus RTU y CAN | RS485 y CAN |
| Clase de protección | IP20 | IP20 |
| Vida útil del dispositivo | 15 años | 15 años |
| Temperatura de funcionamiento | -20 a 65 °C | -20 a 65 °C |
| Temperatura de almacenamiento | -40 a 80 °C | -40 a 80 °C |
| Certificación | TÜV y CE | TÜV y CE |
Datos Operativos y Criterios de Instalación
Funciones de control del equipo de destino
- Protección frente a descarga excesiva, sobrecarga y sobrepotencia del conjunto de módulos.
- Protección frente a temperaturas altas y bajas dentro del rango declarado de -20 a 65 °C.
- Gestión automática del estado de carga y de descarga de la torre de acumulación.
- Equilibrado de la corriente y de la tensión de cada celda del sistema.
- Comunicación con el inversor por Modbus RTU y CAN.
Requisitos de la intervención
- Trabajo reservado a servicios de asistencia técnica autorizados y a personal cualificado.
- El sistema PowerCube trabaja en alta tensión continua, hasta 600 Vcc en la gama SC0500.
- Dejar el equipo fuera de servicio y desconectado antes de manipular la electrónica.
- Verificar el modelo exacto del controlador instalado antes de sustituir la tarjeta.
Conservación del repuesto
- Almacenar la tarjeta en su envase original, protegida frente a humedad y a descargas electrostáticas.
- Evitar esfuerzos mecánicos sobre los conectores y sobre los bordes de la placa.
- Identificar la referencia y el equipo de destino antes de incorporarla al almacén de recambio.
- Peso declarado de la referencia en almacén: 0,5 kg.
Aplicaciones Detalladas y Casos de Uso
Reparación de controladores SC0500-100S en taller autorizado
- Recuperación de controladores que han dejado de comunicar con el inversor.
- Sustitución de la electrónica de control tras un incidente en la instalación.
- Reparación del controlador sin sustituir el conjunto del sistema de acumulación.
Mantenimiento de sistemas PowerCube de alta tensión
- Torres PowerCube X1, H1 y H2 con módulos de alta tensión de la familia H48050 y H48074.
- Instalaciones residenciales y comerciales que operan en el rango de 60 a 600 Vcc.
- Intervención sobre el controlador manteniendo en servicio el resto de los módulos de la torre.
Gestión de almacén de recambios
- Referencia diferenciada de la tarjeta de potencia para pedir exactamente la pieza necesaria.
- Identificación por código de barras para la trazabilidad de entradas y salidas.
- Complemento del resto de repuestos y de cableado Pylontech distribuidos por Techno Sun.
Economía circular y prolongación de vida útil
- Alternativa a la retirada completa de un controlador con vida útil declarada de 15 años.
- Reducción del residuo asociado a la sustitución del equipo completo.
- Recuperación del sistema de acumulación en el menor plazo posible.
Certificaciones y Cumplimiento Normativo del Equipo de Destino
Certificación del controlador de destino
- TÜV - Certificación de seguridad del sistema de gestión de batería.
- CE - Marcado de conformidad europea.
Condiciones declaradas del equipo
- IP20 - Clase de protección de la envolvente del controlador.
- Vida útil de 15 años - Vida útil del dispositivo declarada en la ficha técnica del fabricante.
Componentes Compatibles de la Serie Accesorios Pylontech
Esta referencia pertenece al catálogo de accesorios y repuestos Pylontech distribuido por Techno Sun. A continuación se relacionan otros componentes disponibles bajo referencia separada para el montaje, la interconexión y el mantenimiento de los equipos de acumulación de la marca.
Comunicación y control
- ACC0001 — LV-Hub para agrupaciones de módulos US2000C, US3000C y US5000
Cableado de baterías
- LIT0741 — Cable interno de potencia para baterías
- LIT0742 — Cable de comunicación para baterías
Soportes y armarios rack
- ACC0875 — Soportes de montaje para módulos US2000C
- ACC2024 — Soportes de montaje para módulos US5000
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales y servicios de asistencia autorizados: identificación de la referencia correcta, verificación de compatibilidad por número de modelo y asesoramiento en el procedimiento de intervención sobre el equipo.
Tarjeta CMU de control Pylontech para controlador BMS SC0500-100S
Referencia: LIT0793
Repuesto electrónico original de control para la reparación en taller del controlador BMS Pylontech SC0500-100S de los sistemas PowerCube.
