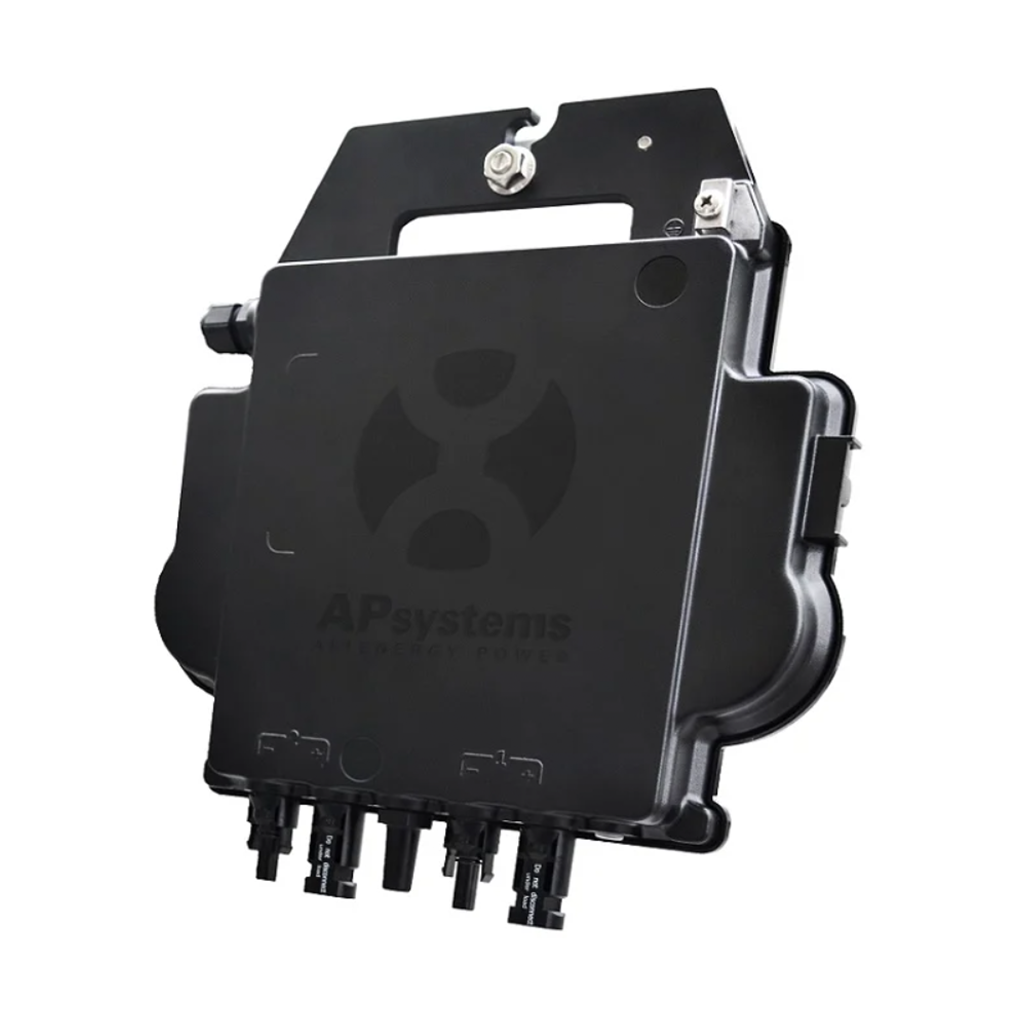

APSystems DS3 880VA 230V 20A (Aceptable)
[OCA-GRI0416-AE] APSystems DS3 880VA 230V 20A (Aceptable)
Ocasión - Aceptable:
Utilízalo sólo si se indica en las pautas sobre el estado por categoría. El producto está bastante desgastado, pero sigue funcionando perfectamente. Presenta defectos superficiales como arañazos, muescas o esquinas desgastadas. Es posible que el producto presente marcas de identificación u otros signos de uso.
📕 Descarga de documentación
Nombre mostrado:
[OCA-GRI0416-AE] APSystems DS3 880VA 230V 20A (Aceptable)
Código HS:
8504408590
Especificaciones Técnicas Detalladas
Criterio de catalogación aplicado a esta unidad de ocasión.
| Parámetro | Valor |
|---|---|
| Categoría de estado | Aceptable |
| Funcionamiento | El producto sigue funcionando perfectamente |
| Aspecto exterior | Producto bastante desgastado, con defectos superficiales como arañazos, muescas o esquinas desgastadas |
| Marcas | Es posible que el producto presente marcas de identificación u otros signos de uso |
| Recomendación de uso | Utilícelo solo si se ajusta a las pautas sobre el estado por categoría del destino previsto |
Datos técnicos de la columna DS3 del manual de instalación de la serie DS3 de APsystems.
| Parámetro | Valor |
|---|---|
| Potencia de módulo fotovoltaico recomendada (STC) | 300 Wp a 660 Wp o superior |
| Rango de tensión MPPT | 32 V a 55 V |
| Rango de tensión de operación | 26 V a 60 V |
| Tensión máxima de entrada | 60 V |
| Corriente máxima de entrada | 20 A por canal (20 A x 2) |
| Canales de entrada | 2 con seguimiento MPPT independiente |
| Tipo de conector de continua | Tipo MC4 |
| Parámetro | Valor |
|---|---|
| Potencia de salida continua máxima | 880 VA |
| Tensión nominal de salida | 230 V, rango 184 V a 253 V |
| Rango de tensión de salida ajustable | 170 V a 278 V |
| Corriente de salida continua máxima | 3,8 A |
| Unidades máximas por ramal | 5 unidades, con disyuntor de corriente alterna de 20 A |
| Frecuencia nominal de salida | 50 Hz, rango 48 Hz a 51 Hz |
| Rango de frecuencia de salida ajustable | 45 Hz a 55 Hz |
| Factor de potencia | 0,99 por defecto; ajustable de 0,8 en adelanto a 0,8 en retraso |
| Cable de corriente alterna | 2,5 mm² |
| Parámetro | Valor |
|---|---|
| Pico de eficiencia | 97 % |
| Eficiencia MPPT nominal | 99,5 % |
| Consumo de energía nocturno | 20 mW |
| Parámetro | Valor |
|---|---|
| Dimensiones (ancho x alto x profundidad) | 262 mm x 218 mm x 41,2 mm |
| Peso del equipo | 2,6 kg |
| Peso registrado de esta unidad | 3,1 kg |
| Refrigeración | Convección natural, sin ventiladores |
| Clasificación de protección ambiental | IP67 |
| Rango de temperatura ambiente de operación | -40 °C a +65 °C |
| Rango de temperatura de almacenamiento | -40 °C a +85 °C |
| Código de barras | 8435438898721 |
| Parámetro | Valor |
|---|---|
| Comunicación del inversor con la ECU | Inalámbrica |
| Diseño del transformador | Transformadores de alta frecuencia con aislamiento galvánico |
| Monitorización | Portal en línea EMA de APsystems |
Datos de Rendimiento y Límites Operativos
Qué implica el estado Aceptable
- El desgaste declarado es estético: arañazos, muescas y esquinas desgastadas en la envolvente.
- La unidad puede conservar marcas de identificación o etiquetas de instalaciones anteriores.
- El comportamiento eléctrico se corresponde con el del modelo DS3 de 880 VA.
Límites operativos de continua
- Tensión máxima admisible en cada entrada: 60 V.
- Ventana de seguimiento MPPT de 32 V a 55 V, con operación desde 26 V.
- Corriente máxima de 20 A por canal, apta para módulos de gran formato de 300 Wp a 660 Wp.
Diseño del ramal de alterna
- Corriente de salida continua máxima de 3,8 A por unidad.
- Hasta 5 unidades por ramal con disyuntor de corriente alterna de 20 A.
- Sección de cable de corriente alterna de 2,5 mm².
Aplicaciones Detalladas y Casos de Uso
Reposición de unidades en instalaciones existentes
- Sustitución de un microinversor DS3 averiado dentro de un campo ya desplegado, manteniendo la homogeneidad del ramal.
- Ampliación de instalaciones antiguas en las que el aspecto exterior del equipo no es relevante por ir oculto bajo el módulo.
- Disponibilidad de repuesto en almacén del instalador para reducir el tiempo de parada ante una incidencia.
Instalaciones donde el equipo queda oculto
- Montaje bajo el módulo fotovoltaico, sobre la estructura, sin visibilidad desde el suelo.
- Cubiertas industriales y naves donde prima la funcionalidad sobre el acabado estético.
- Instalaciones en autoconsumo aislado del ámbito agrícola o ganadero.
Bancos de pruebas y formación
- Maquetas de demostración y bancos de ensayo para formación de instaladores.
- Verificación de configuraciones de comunicación y de puesta en marcha con la pasarela ECU.
- Pruebas de integración de la plataforma EMA antes de desplegar en una instalación definitiva.
Cubiertas con sombreado parcial
- Dos seguidores MPPT independientes que aíslan la pérdida de producción del módulo afectado.
- Módulos con orientaciones o inclinaciones distintas conectados a la misma unidad.
- Tejados con chimeneas, antenas u obstáculos que sombrean uno de los dos módulos durante parte del día.
Certificaciones y Cumplimiento Normativo
Conformidad declarada en el manual de instalación de la serie DS3 de APsystems.
Seguridad y compatibilidad electromagnética
- EN 62109-1 y EN 62109-2 - Seguridad de convertidores de potencia para sistemas fotovoltaicos.
- EN 61000-6-1, -6-2, -6-3 y -6-4 - Compatibilidad electromagnética en entornos residenciales e industriales.
Componentes Compatibles de la Serie DS3
Esta unidad pertenece a la serie DS3 de APsystems. A continuación se enumeran los componentes complementarios de la serie disponibles bajo referencia separada para configurar el ramal de corriente alterna según las necesidades de la instalación.
Cable de inversor
- ACC390 - Cable Y3 AC de 1 metro para las series DS3 y QS2
- ACC389 - Cable Y3 AC bus de 4 m, 2,5 mm², para las series DS3 y QS2
Conectores y tapones
- ACC0004 - Conector hembra monofásico de 25 A para cable AC de la serie DS3
- ACC2052 - Protector estanco DS3
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales: verificación del estado funcional de las unidades de ocasión, asesoramiento en el dimensionado del ramal de corriente alterna y apoyo en la puesta en marcha y la configuración de la monitorización.
Microinversor APsystems DS3 880 VA en Estado Aceptable
Referencia: OCA-GRI0416-AE | Microinversor monofásico de ocasión
Unidad plenamente funcional con desgaste estético declarado, orientada a reposiciones, repuestos de almacén y montajes en los que el equipo queda oculto bajo el módulo fotovoltaico.
| Información sobre el producto | |
|---|---|
| Ocasión | Aceptable |
| Sin categoría | |
|---|---|
| Marca | APsystems |
