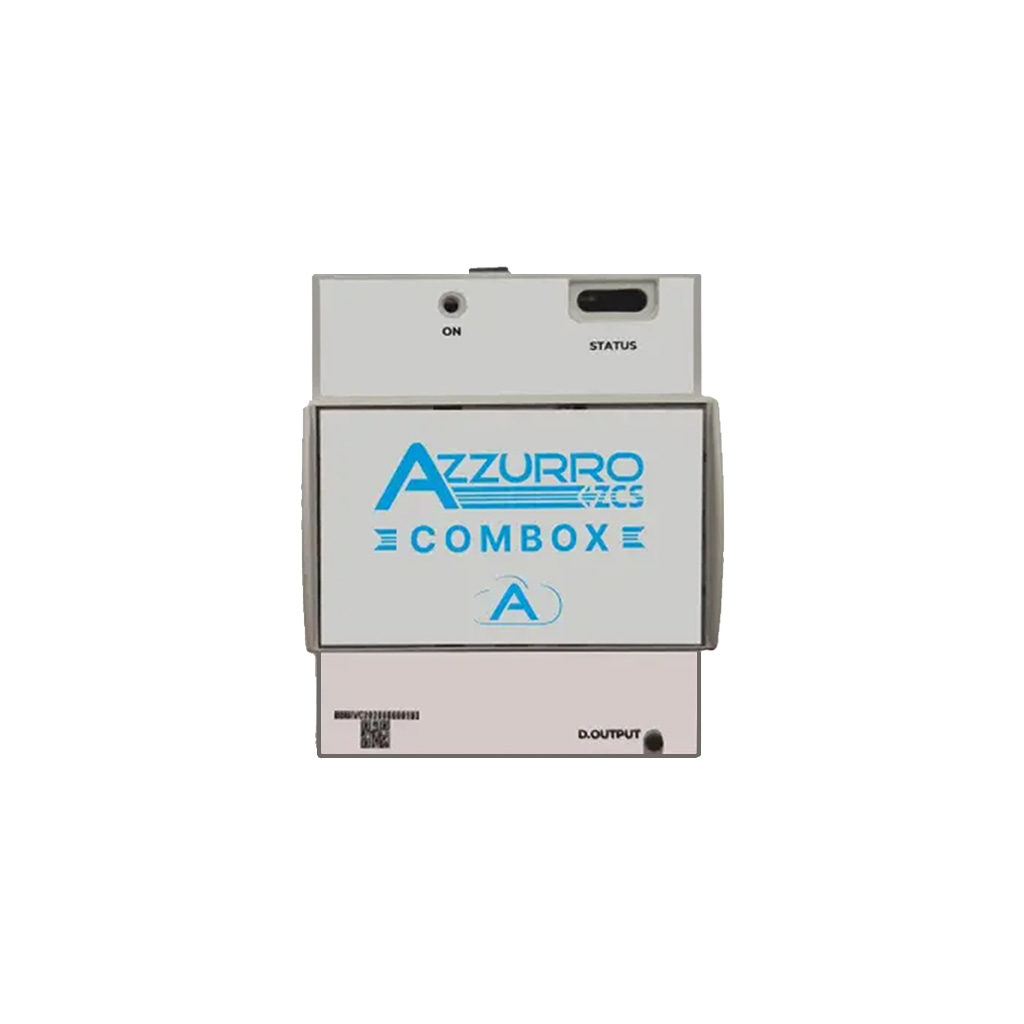

Azzurro Combox
[ZSM-COMBOX] Azzurro Combox
• Dispositivo Pro para gestionar la potencia de salida y monitorear de modo constante los consumos del equipo.
• Potencia antirreflujo a partir de n.2 inversores
Nombre mostrado:
[ZSM-COMBOX] Azzurro Combox
Qué Hace el Controlador ZSM-COMBOX
El ZSM-COMBOX es un controlador de planta cuya misión es doble: regular la potencia inyectada a la red hasta anularla si así se configura, y monitorizar el consumo del emplazamiento. Se sitúa entre los inversores ZCS y el punto de medida, lee de forma continua la potencia intercambiada y actúa sobre la producción de los equipos para respetar el límite establecido.
Su lógica de regulación es progresiva y no destructiva: al detectar potencia de inyección, el controlador limita la producción de los inversores hasta llegar a cero si es necesario, sin que estos lleguen a desconectarse de la red. El comportamiento puede verificarse en obra invirtiendo deliberadamente la lectura de un transformador de corriente para forzar una condición de exportación aparente.
El equipo lo fabrica Zucchetti Centro Sistemi, división Green Innovation, en Terranuova Bracciolini, Arezzo, empresa certificada según ISO 9001 con el certificado número 9151-CNS0 IT-17778.
Especificaciones Técnicas Detalladas
| Puertos e interfaces del controlador | |
|---|---|
| Alimentación | 5 V en corriente continua, mediante el alimentador incluido o el puerto micro USB |
| Puertos serie | COM1 con terminales A1 y B1, COM2 con terminales A2 y B2 |
| Salida digital | Contacto libre de tensión, configurable como normalmente abierto o normalmente cerrado |
| Interfaz de red | Ethernet, sin necesidad de dirección IP estática |
| Interfaz de servicio | Mini USB, con cable incluido |
| Botón de reinicio | Pulsación de un segundo sobre el botón situado en la parte superior del equipo |
| Peso | 0,41 kg |
| Código EAN | 8435438805613 |
| Acceso y parámetros del servidor web integrado | |
|---|---|
| Modo de red de fábrica | DHCP, con dirección asignada por la puerta de enlace de la red |
| Acceso por red local | Navegador contra la dirección IP del controlador |
| Acceso directo por mini USB | Navegador contra la dirección 192.168.7.2 |
| Credenciales estándar | Usuario admin y contraseña password |
| Versión de firmware requerida | 0.4.28.20230523 o superior |
| Menú de regulación | Configuration, opción Self-consumption, apartado Advanced setup |
| Límite de exportación | Configurable mediante Enable power to export y el campo Power to export |
| Tiempo de arranque | Alrededor de cinco minutos desde el encendido hasta la puesta en marcha completa |
| Modelos admitidos y firmware mínimo del inversor | |
|---|---|
| 3PH 3.3KTL a 12KTL V3 | V100011_10_14 |
| 3PH 15000 a 24000 V3 | V100004_03_14 |
| 3PH 25KTL a 50KTL V3 | V040014_L02_I28 |
| 3PH 60KTL a 80KTL V3 | V010007_06_07 |
| 3PH 80KTL a 110KTL-LV | V40006_06_11 |
| 3PH 100KTL a 136KTL-HV | V40006_06_11 |
| 3PH HYD 5000 a 20000 ZSS | V100013_13_10 |
| 3PH 50KTL a 60KTL V1 | V2.52 |
| 3PH 100KTL-V4 y 110KTL-V4 | V600002_01_01 |
| Topologías previstas por el fabricante | |
|---|---|
| Planta fotovoltaica con llave Ethernet | Una llave ZSM-ETH-USB por cada inversor, más contador ZSM-METER-DTSU |
| Planta fotovoltaica con bus serie | Conexión RS485 en cadena, con dirección distinta para cada inversor |
| Planta con sección híbrida y llave Ethernet | Misma topología, incorporando los inversores híbridos de la instalación |
| Planta con sección híbrida y bus serie | Cadena RS485 con direcciones diferenciadas por equipo |
| Conexión del contador | Bus RS485 desde los terminales 24 y 25 del contador a los terminales A1 y B1 del controlador |
| Terminaciones de línea | Resistencias de 120 ohmios en los extremos del bus cuando el cableado supera los 20 m |
| Protocolo declarado en el servidor web | modbusrtu para los equipos conectados por serie |
| Asignación de puertos | RS485-Port 1 reservado a los contadores, RS485-Port 2 a los inversores |
Regulación de la Potencia Inyectada
Modo de cero inyección
- Se activa desde el menú Self-consumption del servidor web, en el apartado Advanced setup.
- El controlador limita la producción de los inversores hasta anular la exportación, sin desconectarlos de la red.
- En la primera activación puede requerirse un reinicio, mediante pulsación de un segundo del botón de reset.
- Al desactivar la función es necesario reiniciar después todos los inversores para que el cambio surta efecto.
Límite de exportación configurable
- La opción Enable power to export habilita un valor de exportación distinto de cero.
- El campo Power to export fija la potencia máxima que la planta puede verter a la red.
- Cada cambio se confirma con Save y con la posterior pulsación de Apply Changes.
Instalaciones con sección híbrida
- Si la recarga de las baterías no arranca con exportación nula, se establece en el controlador una inyección de 0,1 kW.
- Cuando la sección híbrida está formada por varios inversores, la función de exportación nula se activa en el equipo maestro con una potencia de 0,1 kW.
Supervisión del propio lazo de control
- La salida digital cambia de estado cuando se pierde la comunicación con los inversores.
- También conmuta cuando la regulación deja de ser eficaz, lo que permite pilotar un relé o un contactor externo.
- La verificación en obra se realiza invirtiendo la lectura de un transformador de corriente y comprobando que la producción se modula.
Aplicaciones Detalladas y Casos de Uso
Cumplimiento de límites de vertido a la red
- Instalaciones de autoconsumo sujetas a condiciones de exportación nula impuestas por el titular o por el gestor de la red.
- Plantas con permiso de acceso limitado, donde se autoriza una potencia máxima de vertido inferior a la generada.
- Emplazamientos que necesitan acreditar el control efectivo de la potencia inyectada.
Plantas fotovoltaicas con varios inversores
- Coordinación de la producción de todo el parque de inversores desde un único punto de control.
- Arquitecturas Ethernet con una llave ZSM-ETH-USB por inversor o cadenas RS485 con direcciones diferenciadas.
- Ampliaciones de planta en las que se incorporan nuevos equipos al mismo lazo de regulación.
Monitorización de consumos del emplazamiento
- Lectura continua del consumo del edificio combinando el controlador con el contador trifásico ZSM-METER-DTSU.
- Seguimiento del reparto entre autoconsumo instantáneo y energía tomada de la red.
- Instalaciones mixtas con sección fotovoltaica y sección híbrida bajo un mismo control.
Maniobra de elementos externos
- Pilotaje de un relé o contactor de desconexión de la instalación de la red en corriente alterna.
- Señalización a sistemas externos de la pérdida de comunicación con los inversores.
- Enclavamientos de seguridad asociados a la pérdida de eficacia de la regulación.
Documentación y Cumplimiento Normativo
Fabricante y calidad
- Zucchetti Centro Sistemi - división Green Innovation, Terranuova Bracciolini, Arezzo, Italia
- ISO 9001 - empresa certificada, certificado número 9151-CNS0 IT-17778
Documentación técnica aplicable
- Guía de instalación ZSM-COMBOX - revisión 1.9 de octubre de 2023, identificación MD-AL-GI-00
- Requisito de firmware - el controlador debe llevar la versión 0.4.28.20230523 o superior
- Actualización previa de los inversores - el fabricante exige actualizar firmware y estándares de seguridad antes de instalar el producto
Condiciones de intervención
- Personal cualificado - instalación, puesta en servicio y mantenimiento reservados a electricista cualificado
- Consulta previa a la distribuidora - la conexión a la red exige verificar las condiciones con la compañía suministradora
Componentes Compatibles de la Serie Azzurro Accessories
Este accesorio pertenece a la serie Azzurro Accessories de ZCS Azzurro. A continuación se enumeran componentes complementarios disponibles bajo referencia separada para configurar la arquitectura de comunicación y medida según las necesidades de cada instalación.
Conectores y tapones
- ACC2708 - Conector AC para 1PH 3000-6000TLM-V3 e híbridos HYD
Pinza, CT, Toroidal
- ZST-ACC-TA3PH200 - Pinza CT TA 200 A para híbridos trifásicos
- ZST-ACC-TA3PH600 - Pinza CT TA 600 A/5 A
Cable de batería
- ZST-CABLE-KIT - Cables de batería LV ZSX5000 PRO a inversor
- ZST-CABLE-1,5M - Cables de interconexión de módulos LV
Cable de inversor
- ZST-CABLE-PYL-2M - Cable de comunicación de 2 m
- ZST-CABLE-PYL-5M - Cable de comunicación de 5 m
Monitorización
- ZVM-CONNEXT - Pasarela de supervisión y control ZCS Connext
- ZVM-GATEWAY - Pasarela de comunicación Azzurro
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en selección de accesorios de comunicación y medida, esquemas de cableado, puesta en marcha y resolución de incidencias.
Controlador de Cero Inyección ZCS Azzurro ZSM-COMBOX
Referencia: ZSM-COMBOX | Controlador de planta
Control efectivo y verificable de la potencia vertida a la red en plantas con inversores ZCS Azzurro, con límite de exportación configurable.
