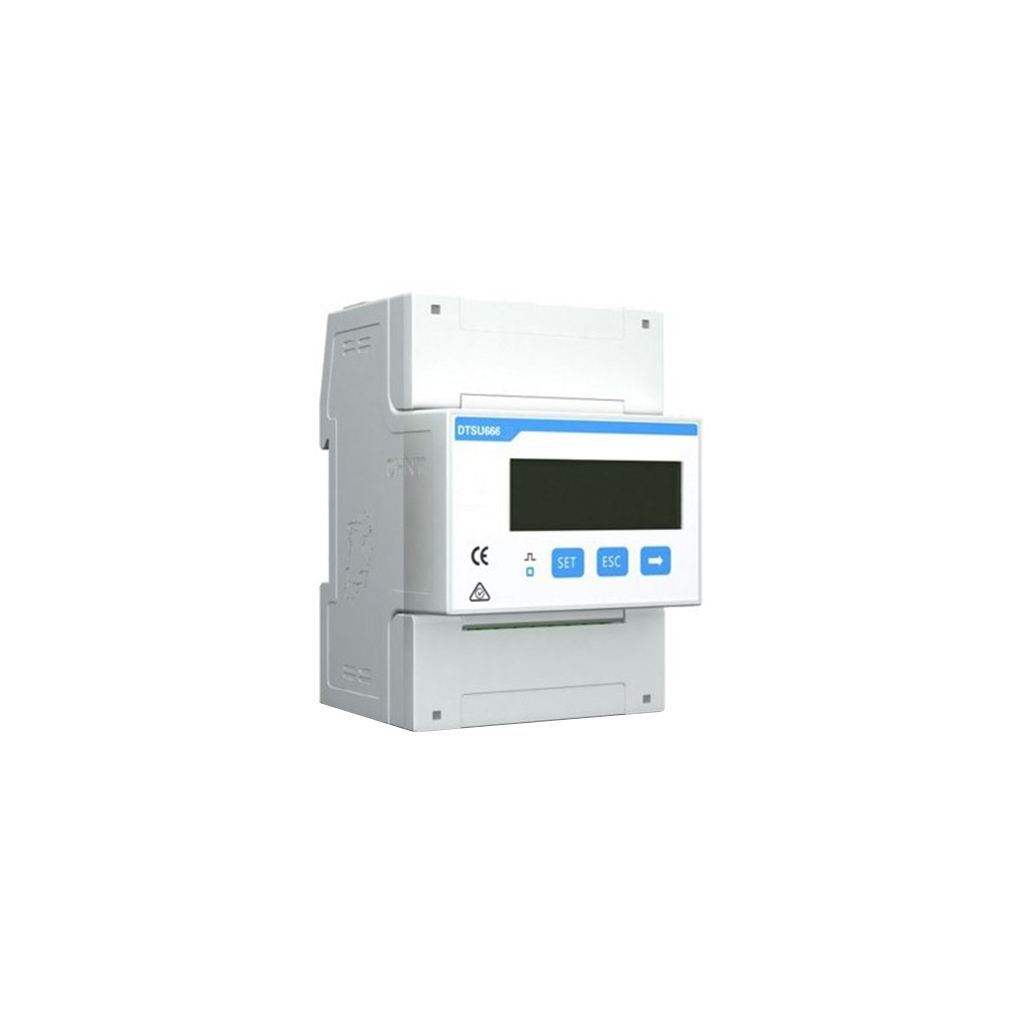

Azzurro ENERGY METER DDSU666 1PH HYD
[ZSM-METER-DDSU] Azzurro ENERGY METER DDSU666 1PH HYD
Contador de energía ZCS Azzurro DDSU666
Medición bidireccional monofásica para inversores híbridos serie HYD | Tensión: 220 V | Corriente máxima: 60 A
Conexión: RS485 | Exactitud: 1 %
📕 Descarga de documentación
Nombre mostrado:
[ZSM-METER-DDSU] Azzurro ENERGY METER DDSU666 1PH HYD
Especificaciones Técnicas Detalladas
- Tipo de contador: medidor electrónico de energía monofásico para carril DIN
- Tensión de referencia: 220 V
- Intervalo de tensión especificado: de 0,9 a 1,1 veces la tensión nominal
- Intervalo de tensión ampliado: de 0,7 a 1,2 veces la tensión nominal
- Corriente en conexión directa: AC 5(80) A
- Corriente mediante transformador: AC 1,6(6) A
- Frecuencia de referencia: 50 Hz
- Clase de exactitud: clase 1
- Magnitudes medidas: energía activa, tensión, corriente, frecuencia, potencia y factor de potencia
- Medida bidireccional: sí, con indicación del signo de la potencia en pantalla
- Consumo del circuito de tensión: inferior o igual a 1 W y 5 VA
- Consumo del circuito de corriente: inferior o igual a 2 VA
- Bornes de comunicación: 24 y 25, correspondientes a TX+ y TX- del conector RS485 del inversor
- Cable de bus recomendado: categoría 5 o 6, trenzado y apantallado
- Borne 2: conductor neutro
- Borne 3: fase en dirección al contador de intercambio
- Borne 1: fase en dirección a la instalación fotovoltaica y a las cargas
- Dirección del medidor por defecto: 001
- Protocolo de comunicación serie: 8n1
- Tramos superiores a 100 m: se aconsejan dos resistencias de terminación de 120 ohmios, una en el inversor y otra en los bornes 24 y 25 del medidor
- Sistema de montaje: carril DIN estándar de 35 mm
- Anchura frontal: 36 mm
- Método de visualización: pantalla LCD de segmentos
- Temperatura de trabajo especificada: -25 °C a +55 °C
- Temperatura de trabajo límite: -40 °C a +70 °C
- Serie del medidor: DDSU666, contador electrónico monofásico de carril DIN
- Fabricante del medidor: Zhejiang Chint Instrument and Meter
- Campo de aplicación declarado: evaluación y monitorización de energía en industria, hoteles, centros docentes y grandes edificios públicos
Tabla Resumen de Datos Técnicos
| Parámetro | DDSU666 monofásico |
|---|---|
| Tensión de referencia | 220 V |
| Intervalo de tensión especificado | 0,9 Un a 1,1 Un |
| Intervalo de tensión ampliado | 0,7 Un a 1,2 Un |
| Corriente en conexión directa | AC 5(80) A |
| Corriente mediante transformador | AC 1,6(6) A |
| Frecuencia de referencia | 50 Hz |
| Clase de exactitud | Clase 1 |
| Visualización | LCD de segmentos |
| Consumo circuito de tensión | Inferior o igual a 1 W / 5 VA |
| Consumo circuito de corriente | Inferior o igual a 2 VA |
| Temperatura de trabajo | -25 °C a +55 °C (límite -40 °C a +70 °C) |
| Montaje | Carril DIN de 35 mm, 36 mm de anchura frontal |
| Comunicación con el inversor | RS485 por bornes 24 y 25, dirección 001, protocolo 8n1 |
Puesta en Marcha con Inversores ZCS Azzurro
Ubicación del medidor
- Debe situarse obligatoriamente en las proximidades del contador de intercambio de la compañía distribuidora.
- Su posición debe permitir medir todos los flujos de entrada y de salida del punto de conexión.
- Una ubicación distinta de la indicada compromete el correcto funcionamiento de la modalidad de inyección cero.
- La conexión se realiza en modalidad de inserción directa sobre la línea de acometida.
Configuración desde el inversor
- Declarar la presencia del contador en el menú del inversor mediante la opción PCC Select y seleccionar PCC Meter.
- Habilitar la regulación de vertido en la opción Set AntiReflux P y activar Reflux Enable.
- Fijar el límite de potencia en 0,0 kW para inyección nula o en el valor máximo autorizado por la distribuidora.
- Actualizar el inversor a la última versión de firmware publicada por el fabricante antes de la configuración.
Comprobaciones funcionales
- Con el inversor apagado, conectar cargas superiores a 1 kW y verificar en el medidor la potencia P leída.
- La lectura debe ser coherente con el consumo real y mostrar signo negativo al importar energía de la red.
- Comprobar en pantalla los valores de corriente, tensión, factor de potencia y potencia antes de energizar el conjunto.
- Verificar que la dirección del medidor esté fijada en 001 y el protocolo en 8n1.
Cuándo elegir el contador en lugar de una sonda
- Es obligatorio a partir de 50 m de distancia entre el punto de medida y el inversor.
- Aporta lectura numérica local de todas las magnitudes eléctricas, útil en la verificación y en el mantenimiento.
- Se integra en el cuadro sobre carril DIN, sin necesidad de abrazar conductores en el armario de la compañía.
- Permite prolongar el bus RS485 con cable apantallado y resistencias de terminación en tramos largos.
Aplicaciones Detalladas y Casos de Uso
Modalidad de inyección cero en instalaciones monofásicas
- Suministros en los que la compañía distribuidora no autoriza el vertido de excedentes a la red.
- Regulación de la potencia del inversor para que la energía inyectada no supere el valor programado.
- Documentado por el fabricante para las familias de inversores monofásicos de la marca, incluidos los híbridos de la serie HYD.
- Alternativa obligatoria a la sonda de corriente cuando la distancia entre el punto de medida y el inversor supera los 50 m.
Autoconsumo residencial con gestión de excedentes
- Viviendas unifamiliares con acometida monofásica de 220 V y cuadro con carril DIN disponible.
- Lectura precisa del balance del punto de conexión para priorizar el consumo propio frente al vertido.
- Medida de energía activa con clase de exactitud 1 sobre el conjunto de la instalación.
Submedida y control energético en edificios
- Evaluación y monitorización interna de consumos en hoteles, centros docentes y grandes edificios públicos, según el campo de aplicación declarado por el fabricante del medidor.
- Lectura local en pantalla de tensión, corriente, potencia y factor de potencia sin necesidad de instrumentación adicional.
- Instalación con transformador de corriente cuando la intensidad de la línea excede la capacidad de la conexión directa.
Certificaciones y Cumplimiento Normativo
Seguridad y compatibilidad electromagnética
- EN 61010-1:2010 y EN 61010-2-030:2010 - seguridad de equipos eléctricos de medida y ensayo
- EN 61326-1:2013 y EN 61326-2-1:2013 - compatibilidad electromagnética de equipos de medida
- Ensayo y certificación - TÜV SÜD Product Service GmbH
Directivas europeas
- Directiva 2014/35/UE - material eléctrico de baja tensión
- Directiva 2014/30/UE - compatibilidad electromagnética
- Directiva 2011/65/UE - restricción de sustancias peligrosas
- Declaración de conformidad CE - emitida para los contadores DDSU666 y DTSU666
Componentes Compatibles de la Serie Azzurro Accessories
Este contador pertenece a la gama de accesorios de ZCS Azzurro. A continuación se enumeran los componentes complementarios disponibles bajo referencia separada para configurar la instalación según sus necesidades.
Pinza, CT, toroidal
- ZST-ACC-TA3PH200 - transformador de corriente de 200 A trifásico
- ZST-ACC-TA3PH600 - transformador de corriente de 600 A / 5 A
Cable de inversor
- ZST-CABLE-PYL-2M - cable de comunicación de 2 m a baterías Pylontech
- ZST-CABLE-PYL-5M - cable de comunicación de 5 m a baterías Pylontech
Conectores y tapones
- ACC2708 - conector de corriente alterna para inversores monofásicos 3000-6000TLM-V3 e HYD
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en el conexionado del medidor, el cableado del bus RS485 y la configuración de la modalidad de inyección cero en el inversor.
