APSystems Protector estanco DS3

APSystems Protector estanco DS3

[ACC2052] APSystems Protector estanco DS3

https://b2b.technosun.com/web/image/product.template/37844/image_1920?unique=52a9189

Protector estanco para impermeabilizar el extremo del cable de de bus AC 3/4 de hilos | Tapón de terminación

Ref.: 2060700017

    Esta combinación no existe.

    Para ver los precios, por favor regístrese o inicie sesión con su cuenta.
    Contáctenos

    Términos y condiciones de venta

    Nombre mostrado: [ACC2052] APSystems Protector estanco DS3
    Código HS: 85369010

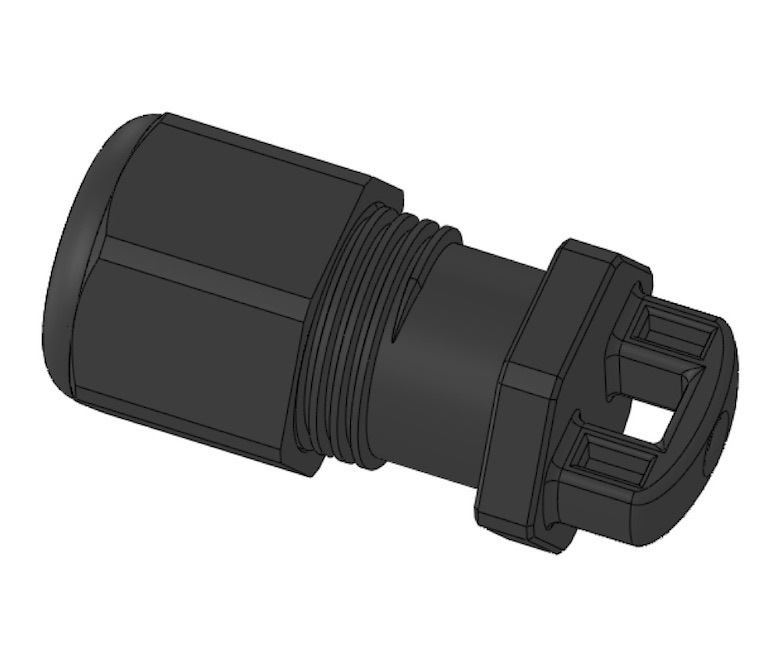

    Protector Estanco APSystems IP68 para Extremo de Cable de Bus AC (3/4 Hilos)

    Tapón de terminación con prensaestopas roscado para cable de bus de 10 a 16 mm de diámetro

    Tapón de terminación estanco (referencia de fabricante 2060700017) que sella el extremo libre del cable de bus AC de los sistemas de microinversores APSystems DS3 y QT2 de tres y cuatro hilos. Está formado por un cuerpo de unión y una tuerca de apriete en poliamida PA6 más un casquillo de sellado de goma, y alcanza un grado de protección IP68 sobre cables de 10 a 16 mm de diámetro exterior, con un rango térmico de servicio de -40 °C a 105 °C.

    SKU

    ACC2052

    Protección

    IP68

    Diámetro de cable

    10 - 16 mm

    Temperatura

    -40 a 105 °C

    Especificaciones Técnicas Detalladas

    Construcción y dimensiones
    Referencia de fabricante2060700017 — 3/4-wire Bus Cable End Cap
    Diámetro de cable admisible10 a 16 mm
    Par de apriete de la tuerca3,0 a 5,0 N·m
    Longitud total66,4 mm
    Diámetro exterior37 mm
    Anchura del cuerpo33 mm
    Peso0,1 kg
    Código EAN8435438803732
    Composición del conjunto
    Cuerpo de uniónPoliamida PA6 (1 unidad)
    Tuerca redonda de aprietePoliamida PA6 (1 unidad)
    Casquillo de selladoGoma elastomérica (1 unidad)
    ConfiguraciónTerminación para cable de bus AC de 3 y 4 hilos
    Condiciones de servicio
    Grado de protecciónIP68
    Temperatura de funcionamiento-40 °C a 105 °C
    UsoInstalación fija a la intemperie sobre cubierta o estructura fotovoltaica
    Cumplimiento medioambientalRoHS

    Datos de Montaje y Estanqueidad

    Estanqueidad

    • Grado IP68, superior al IP67 de los acoplamientos del bus, para el punto más expuesto del ramal
    • Casquillo de goma que se comprime sobre la cubierta del cable al roscar la tuerca
    • Apriete controlado entre 3,0 y 5,0 N·m para garantizar el sellado sin dañar la manguera

    Compatibilidad Dimensional

    • Válido para cables de bus con diámetro exterior entre 10 y 16 mm
    • Cubre los cables de bus monofásicos de 2,5 mm² (10,3 mm) y las mangueras de mayor sección de la gama
    • Conjunto compacto de 66,4 mm de longitud y 37 mm de diámetro, sin interferir con la estructura

    Durabilidad

    • Cuerpo y tuerca en poliamida PA6, resistente a la intemperie y a los esfuerzos de apriete
    • Rango térmico de -40 °C a 105 °C, adecuado para cubiertas con fuerte oscilación de temperatura
    • Montaje sin herramienta especial, reversible para labores de mantenimiento del ramal

    Aplicaciones Detalladas y Casos de Uso

    chevron_right Terminación del Ramal AC
    • Sellado del extremo libre del cable de bus AC tras el último microinversor del ramal
    • Protección del corte de manguera frente a la entrada de agua, polvo e insectos
    • Instalaciones monofásicas DS3 y ramales de tres y cuatro hilos de la gama QT2
    chevron_right Mantenimiento y Reformas
    • Reacondicionamiento del extremo del bus tras acortar un ramal existente
    • Sustitución de terminaciones deterioradas en instalaciones con años de servicio
    • Preparación de tramos de bus dejados en reserva para futuras ampliaciones
    chevron_right Entornos Exigentes
    • Cubiertas expuestas a lluvia intensa, nieve o acumulación de agua
    • Instalaciones costeras o industriales con atmósfera agresiva
    • Montajes con amplias variaciones térmicas entre el día y la noche

    Certificaciones y Cumplimiento Normativo

    Protección y Ensayos

    • check IP68 - Estanqueidad total al polvo y protección frente a inmersión continuada
    • check Rango térmico - Servicio verificado entre -40 °C y 105 °C

    Materiales

    • check RoHS - Restricción de sustancias peligrosas en plásticos y elastómeros
    • check PA6 - Poliamida técnica de alta resistencia mecánica para cuerpo y tuerca

    Componentes Compatibles de la Serie DS3

    Este producto pertenece al sistema de cableado de la serie DS3 de APSystems. A continuación se enumeran los componentes complementarios disponibles bajo referencia separada para configurar la instalación según las necesidades del proyecto.

    Cable de Inversor

    • ACC392 - Cable de bus AC Y3 de 2 m, 2,5 mm², para DS3 y QS2
    • ACC389 - Cable de bus AC Y3 de 4 m, 2,5 mm², para DS3 y QS2

    Conectores

    • ACC0004 - Conector AC hembra de campo, 3 polos con doble junta
    • ACC0003 - Conector AC macho de campo, 3 polos

    Microinversores

    • GRI0416 - APSystems DS3 880 VA, 230 V, 20 A
    • GRI0731 - APSystems DS3-H 960 VA, 230 V, 20 A
