APSystems Cable Y3 AC Bus 5 Hilos 2,4m | 2,5mm2 (23A) QT2 Serie
[ACC2069] APSystems Cable Y3 AC Bus 5 Hilos 2,4m | 2,5mm2 (23A) QT2 Serie

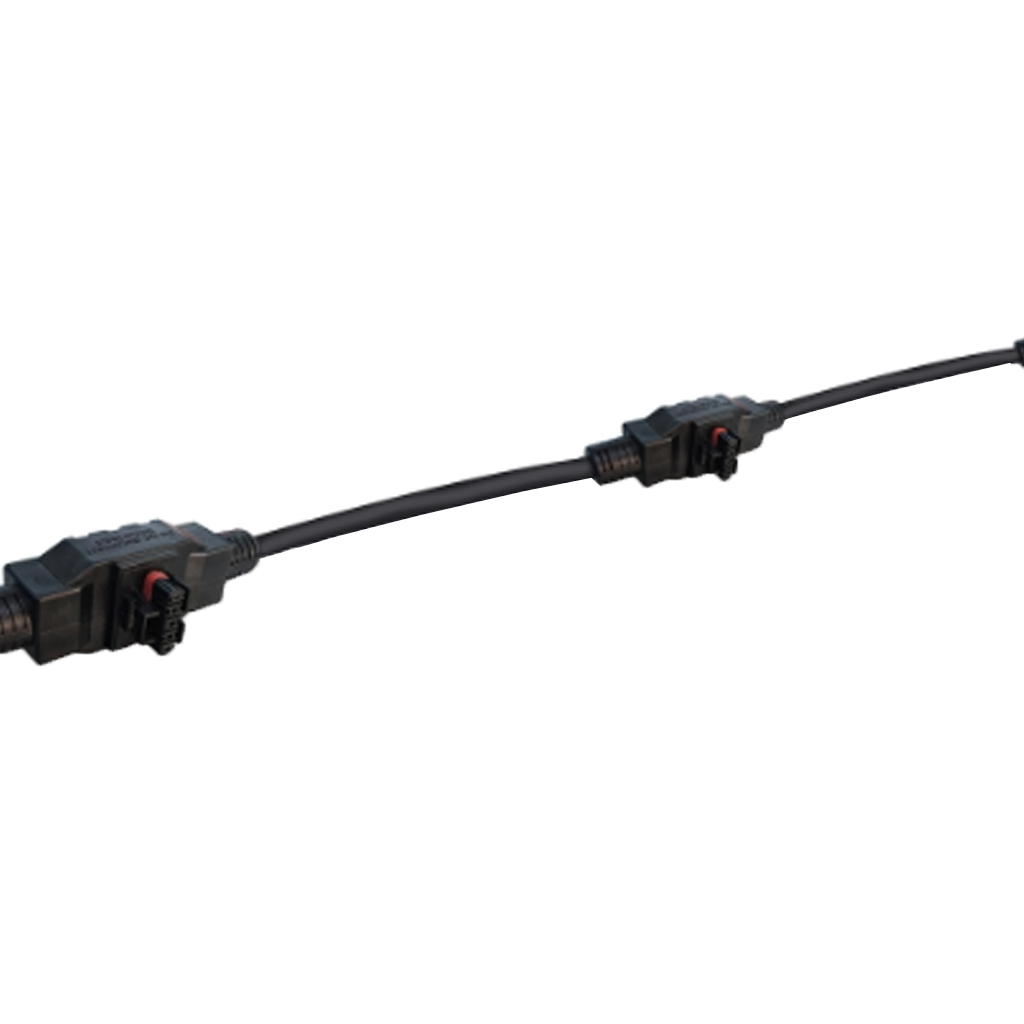

Cable bus 2,4 metros (2,5mm2) para QT2 de 5 hilos.
Indique el número de cables en condición de los inversores a paralelizar teniendo en cuenta los metros de separación entre ellos.
📕 Descarga de documentación
Nombre mostrado:
[ACC2069] APSystems Cable Y3 AC Bus 5 Hilos 2,4m | 2,5mm2 (23A) QT2 Serie
Código HS:
8544429090
Especificaciones Técnicas Detalladas
| Parámetros eléctricos y ensayos | |
|---|---|
| Configuración | Trifásica de 5 hilos (L1 + L2 + L3 + N + PE) |
| Corriente nominal | 23 A |
| Código de colores | Marrón = L1, negro = L2, gris = L3, azul = N, amarillo/verde = PE |
| Ensayo dieléctrico | 4.000 V CC, corriente de fuga 5 mA, duración 60 s |
| Resistencia de contacto | ≤ 20 mΩ |
| Resistencia de aislamiento | ≥ 500 MΩ |
| Tensión del cable (marcado) | 450/750 V según H07RN-F, certificación VDE |
| Construcción y dimensiones | |
|---|---|
| Referencia de fabricante | 2322604802 — 3-phase 5C Bus Cable (2,5 mm², H07, 2,4 m) |
| Tipo de cable | H07RN-F 5G2,5 mm², manguera flexible de goma resistente a los rayos UV |
| Marcado del cable | VDE 40015173 H07RN-F 5G2.5mm² 450/750V |
| Separación entre conectores | 2.400 mm |
| Diámetro exterior | 14,4 ± 0,3 mm |
| Ciclos de conexión y desconexión | ≥ 50 |
| Resistencia mecánica del conector en T | Ensayo de tracción de 200 N durante 60 s sin pérdida de prestaciones eléctricas ni de estanqueidad |
| Configuración de la bobina de origen | 40 conectores en T por serie de cable de bus |
| Peso | 1,0 kg |
| Código EAN | 8435438805040 |
| Condiciones de servicio | |
|---|---|
| Grado de protección | IP67 en los conectores una vez emparejados |
| Acabado | Superficie libre de abrasiones, arañazos y deformaciones |
| Uso | Instalación fija a la intemperie sobre cubierta o estructura fotovoltaica |
| Marcado de seguridad | Indicación "Do not disconnect under load" sobre cada conector |
| Cumplimiento medioambiental | RoHS |
Datos de Instalación y Fiabilidad de la Conexión
Prestaciones Eléctricas
- Cinco conductores de 2,5 mm² para el reparto trifásico del circuito AC con neutro y tierra
- Resistencia de contacto máxima de 20 mΩ, que reduce las pérdidas en cada acoplamiento
- Ensayo dieléctrico a 4.000 V CC con fuga máxima de 5 mA durante 60 segundos
Geometría del Ramal
- Conectores en T cada 2,4 m para el acoplamiento directo de cada microinversor QT2
- Manguera de 14,4 mm de diámetro compatible con los prensaestopas y protectores de la gama QT2
- El extremo del ramal se cierra con el protector estanco correspondiente de cinco hilos
Durabilidad
- Más de 50 ciclos de conexión y desconexión por conector
- Ensayo de tracción de 200 N durante 60 segundos sobre el conector en T sin degradar la estanqueidad
- Cubierta de goma con resistencia a la radiación ultravioleta para exposición exterior prolongada
Aplicaciones Detalladas y Casos de Uso
Ramales Trifásicos de Microinversores QT2
- Distribución del circuito AC de una instalación trifásica con microinversores APSystems QT2
- Acoplamiento directo de cada unidad al conector en T del bus, sin cajas de derivación
- Reparto equilibrado de las unidades entre las tres fases del ramal
Instalaciones Comerciales e Industriales
- Cubiertas de nave con varias filas de módulos alimentando un mismo circuito trifásico
- Composición de ramales por tramos mediante conectores de campo de cinco hilos
- Ampliación de instalaciones existentes sobre el mismo sistema de cableado QT2
Servicio a la Intemperie
- Acoplamientos estancos IP67 aptos para exposición permanente a lluvia y polvo
- Cable resistente a la radiación ultravioleta y a los ciclos térmicos de cubierta
- Sellado del extremo del bus y de los conectores libres con los protectores de la gama
Certificaciones y Cumplimiento Normativo
Normativa del Cable
- H07RN-F (VDE) - Manguera flexible de goma 450/750 V con certificación VDE y resistencia UV
- RoHS - Restricción de sustancias peligrosas en materiales y aislamientos
Protección y Ensayos
- IP67 - Estanqueidad al polvo y al agua de los conectores una vez emparejados
- Rigidez dieléctrica - Ensayo de 4.000 V CC con fuga máxima de 5 mA durante 60 segundos
- Aislamiento - Resistencia de aislamiento igual o superior a 500 MΩ
Componentes Compatibles de la Serie QT2
Este cable pertenece al sistema de cableado AC trifásico de la serie QT2 de APSystems. A continuación se enumeran los componentes complementarios disponibles bajo referencia separada para configurar la instalación según las necesidades del proyecto.
Conectores y Tapones
- ACC2496 - Conector macho trifásico de campo de 40 A para cable AC de 5 hilos
- ACC2495 - Conector hembra trifásico de campo de 40 A para cable AC de 5 hilos
- ACC2508 - Protector estanco QT2 de 5 hilos con doble junta, 2,5 mm²
Inversor de Red
- GRI1023 - APSystems QT2 2000 VA, 3/N/PE, 400 V, 4 x 20 A, 5 hilos
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado del cableado, puesta en marcha y resolución de incidencias técnicas.
Cable Bus AC APSystems 5 Hilos 2,4 m para QT2
Referencia: ACC2069 | Cable de bus AC trifásico 2,5 mm²
La solución definitiva para distribuir el circuito AC trifásico de un ramal de microinversores QT2 con conexiones estancas y sin empalmes en cubierta.
