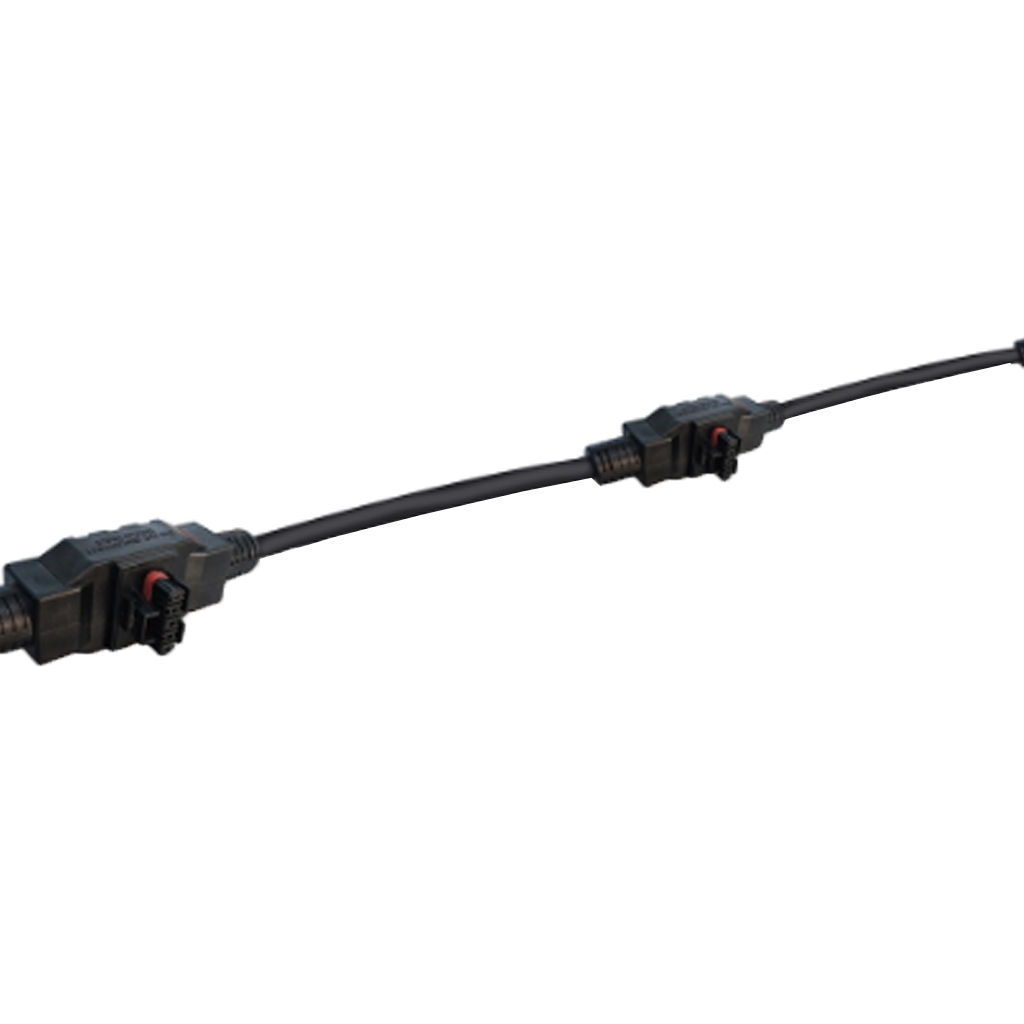

APSystems Cable Y3 AC Bus 5 Hilos 2,4m | 2,5mm2 (23A) QT2 Serie
[ACC2069] APSystems Cable Y3 AC Bus 5 Hilos 2,4m | 2,5mm2 (23A) QT2 Serie
Este producto es óptimo para conectar un solo microinversor. Si se desea conectar más de uno se ha de adquirir un cable por cada uno de ellos.
📕 Descarga de documentación
Display Name:
[ACC2069] APSystems Cable Y3 AC Bus 5 Hilos 2,4m | 2,5mm2 (23A) QT2 Serie
HS Code:
8544429090
Especificaciones Técnicas Detalladas
| Parámetros eléctricos y ensayos | |
|---|---|
| Configuración | Trifásica de 5 hilos (L1 + L2 + L3 + N + PE) |
| Corriente nominal | 23 A |
| Código de colores | Marrón = L1, negro = L2, gris = L3, azul = N, amarillo/verde = PE |
| Ensayo dieléctrico | 4.000 V CC, corriente de fuga 5 mA, duración 60 s |
| Resistencia de contacto | ≤ 20 mΩ |
| Resistencia de aislamiento | ≥ 500 MΩ |
| Tensión del cable (marcado) | 450/750 V según H07RN-F, certificación VDE |
| Construcción y dimensiones | |
|---|---|
| Referencia de fabricante | 2322604802 — 3-phase 5C Bus Cable (2,5 mm², H07, 2,4 m) |
| Tipo de cable | H07RN-F 5G2,5 mm², manguera flexible de goma resistente a los rayos UV |
| Marcado del cable | VDE 40015173 H07RN-F 5G2.5mm² 450/750V |
| Separación entre conectores | 2.400 mm |
| Diámetro exterior | 14,4 ± 0,3 mm |
| Ciclos de conexión y desconexión | ≥ 50 |
| Resistencia mecánica del conector en T | Ensayo de tracción de 200 N durante 60 s sin pérdida de prestaciones eléctricas ni de estanqueidad |
| Configuración de la bobina de origen | 40 conectores en T por serie de cable de bus |
| Peso | 1,0 kg |
| Código EAN | 8435438805040 |
| Condiciones de servicio | |
|---|---|
| Grado de protección | IP67 en los conectores una vez emparejados |
| Acabado | Superficie libre de abrasiones, arañazos y deformaciones |
| Uso | Instalación fija a la intemperie sobre cubierta o estructura fotovoltaica |
| Marcado de seguridad | Indicación "Do not disconnect under load" sobre cada conector |
| Cumplimiento medioambiental | RoHS |
Datos de Instalación y Fiabilidad de la Conexión
Prestaciones Eléctricas
- Cinco conductores de 2,5 mm² para el reparto trifásico del circuito AC con neutro y tierra
- Resistencia de contacto máxima de 20 mΩ, que reduce las pérdidas en cada acoplamiento
- Ensayo dieléctrico a 4.000 V CC con fuga máxima de 5 mA durante 60 segundos
Geometría del Ramal
- Conectores en T cada 2,4 m para el acoplamiento directo de cada microinversor QT2
- Manguera de 14,4 mm de diámetro compatible con los prensaestopas y protectores de la gama QT2
- El extremo del ramal se cierra con el protector estanco correspondiente de cinco hilos
Durabilidad
- Más de 50 ciclos de conexión y desconexión por conector
- Ensayo de tracción de 200 N durante 60 segundos sobre el conector en T sin degradar la estanqueidad
- Cubierta de goma con resistencia a la radiación ultravioleta para exposición exterior prolongada
Aplicaciones Detalladas y Casos de Uso
Ramales Trifásicos de Microinversores QT2
- Distribución del circuito AC de una instalación trifásica con microinversores APSystems QT2
- Acoplamiento directo de cada unidad al conector en T del bus, sin cajas de derivación
- Reparto equilibrado de las unidades entre las tres fases del ramal
Instalaciones Comerciales e Industriales
- Cubiertas de nave con varias filas de módulos alimentando un mismo circuito trifásico
- Composición de ramales por tramos mediante conectores de campo de cinco hilos
- Ampliación de instalaciones existentes sobre el mismo sistema de cableado QT2
Servicio a la Intemperie
- Acoplamientos estancos IP67 aptos para exposición permanente a lluvia y polvo
- Cable resistente a la radiación ultravioleta y a los ciclos térmicos de cubierta
- Sellado del extremo del bus y de los conectores libres con los protectores de la gama
Certificaciones y Cumplimiento Normativo
Normativa del Cable
- H07RN-F (VDE) - Manguera flexible de goma 450/750 V con certificación VDE y resistencia UV
- RoHS - Restricción de sustancias peligrosas en materiales y aislamientos
Protección y Ensayos
- IP67 - Estanqueidad al polvo y al agua de los conectores una vez emparejados
- Rigidez dieléctrica - Ensayo de 4.000 V CC con fuga máxima de 5 mA durante 60 segundos
- Aislamiento - Resistencia de aislamiento igual o superior a 500 MΩ
Componentes Compatibles de la Serie QT2
Este cable pertenece al sistema de cableado AC trifásico de la serie QT2 de APSystems. A continuación se enumeran los componentes complementarios disponibles bajo referencia separada para configurar la instalación según las necesidades del proyecto.
Conectores y Tapones
- ACC2496 - Conector macho trifásico de campo de 40 A para cable AC de 5 hilos
- ACC2495 - Conector hembra trifásico de campo de 40 A para cable AC de 5 hilos
- ACC2508 - Protector estanco QT2 de 5 hilos con doble junta, 2,5 mm²
Inversor de Red
- GRI1023 - APSystems QT2 2000 VA, 3/N/PE, 400 V, 4 x 20 A, 5 hilos
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado del cableado, puesta en marcha y resolución de incidencias técnicas.
Cable Bus AC APSystems 5 Hilos 2,4 m para QT2
Referencia: ACC2069 | Cable de bus AC trifásico 2,5 mm²
La solución definitiva para distribuir el circuito AC trifásico de un ramal de microinversores QT2 con conexiones estancas y sin empalmes en cubierta.
