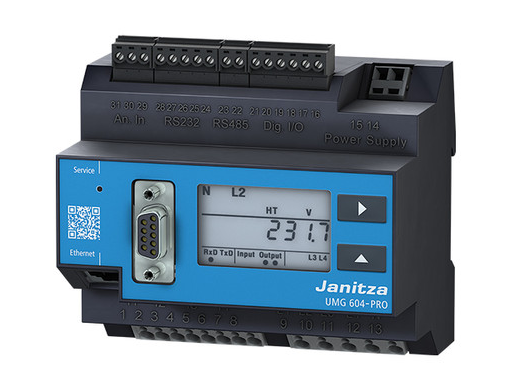

JANITZA UMG 604-PRO

JANITZA UMG 604-PRO

[ACC2159] JANITZA UMG 604-PRO

https://b2b.technosun.com/web/image/product.template/40275/image_1920?unique=dd3dbc7

Vatímetro trifásico para sistemas de gestión de energía, compatible con Huawei para inyección cero. Trafos no incluidos.

No disponible en este momento para su venta.

    Esta combinación no existe.

    Contáctenos

    Términos y condiciones de venta

    Nombre mostrado: [ACC2159] JANITZA UMG 604-PRO

    Janitza UMG 604-PRO — Analizador de Calidad de Red Trifásico

    Vatímetro y analizador de red para sistemas de gestión de energía

    Analizador de calidad de red trifásico para montaje en carril DIN, con medida de tensión, corriente, potencia, armónicos y energía. Dispone de interfaces Ethernet, RS485, RS232 y Profibus opcional, lo que permite su integración en sistemas de gestión de energía y aplicaciones de inyección cero compatibles con inversores Huawei.

    SKU

    ACC2159

    Tipo

    Trifásico

    Protección

    IP20

    Fabricante

    Janitza

    Especificaciones Técnicas Detalladas

    • Sistemas trifásicos de 4 conductores (L-N/L-L): máx. 277 V / 480 V
    • Sistemas trifásicos de 3 conductores (L-L): máx. 480 V
    • Rango de medida L-N: 0 a 600 Vrms
    • Rango de medida L-L: 0 a 1000 Vrms
    • Categoría de sobretensión: 300 V CAT III
    • Frecuencia fundamental: 45 Hz a 65 Hz
    • Frecuencia de muestreo: 20 kHz por fase
    • Corriente nominal: 5 A / 6 A
    • Rango de medida: 0,005 a 7 A
    • Resolución en display: 10 mA
    • Sobrecarga durante 1 s: 100 A (sinusoidal)
    • Categoría de sobretensión: 300 V CAT III
    • Frecuencia de muestreo: 20 kHz
    • Ethernet: RJ45 con Modbus gateway y servidor web embebido (HTTP)
    • Protocolos Ethernet: TCP/IP, SMTP, DHCP, Modbus/TCP (puerto 502), NTP, FTP, SNMP, ICMP
    • RS485: Modbus RTU maestro/esclavo, hasta 921,6 kbps
    • RS232: Modbus RTU esclavo, hasta 115,2 kbps
    • Profibus (opcional): SUB D 9 pines, DP/V0 hasta 12 MBaud
    • Entradas/salidas digitales: 2 entradas y 2 salidas digitales
    • Entrada de temperatura: 3 hilos para PT100, PT1000, KTY83 y KTY84
    • Dimensiones: 107,5 x 90 x 82 mm (l x an x al)
    • Peso neto: 350 g
    • Montaje: Carril DIN de 35 mm
    • Grado de protección: IP20 según EN 60529
    • Temperatura de funcionamiento: -10 a +55 °C
    • Humedad relativa: 5 a 95% (a 25 °C sin condensación)
    • Tensión de alimentación (opción 230 V): 95 a 240 V (50/60 Hz) / 135 a 340 VDC
    • Consumo: máx. 3,2 W / 9 VA

    Datos de Rendimiento y Precisión de Medida

    Incertidumbre de Medida

    • Tensión: ± 0,2% según DIN EN 61557-12:2008
    • Corriente L: ± 0,25% según DIN EN 61557-12:2008
    • Potencia: ± 0,4% según DIN EN 61557-12:2008

    Energía y Armónicos

    • Energía activa: clase 0.5S con transformadores ../5 A
    • Armónicos U, I: clase 1 según DIN EN 61000-4-7
    • Precisión de ángulo de fase: 0,15°

    Aplicaciones Detalladas y Casos de Uso

    chevron_right Gestión de inyección cero
    • Medida del flujo de energía en el punto de conexión para limitar el vertido a red
    • Compatible con inversores Huawei para aplicaciones de autoconsumo sin excedentes
    chevron_right Análisis de calidad de red
    • Medida de armónicos, transitorios y eventos de tensión en instalaciones industriales
    • Registro de parámetros eléctricos para auditorías energéticas
    chevron_right Integración en sistemas de gestión
    • Conexión a sistemas SCADA y BMS mediante Modbus/TCP, RS485 y Profibus
    • Acceso a datos mediante servidor web embebido y envío de alertas por correo

    Certificaciones y Cumplimiento Normativo

    Seguridad y Construcción

    • check Clase de protección II - Según IEC 60536 (VDE 0106, parte 1)
    • check UL 94V-0 - Inflamabilidad del alojamiento
    • check IP20 - Según EN 60529

    Clases de Medida de Energía

    • check Energía activa clase 0.5S - DIN EN 62053-22 con transformadores ../5 A
    • check Energía reactiva clase 2 - DIN EN 62053-23

    Servicio Técnico Profesional Techno Sun

    Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado de medida, configuración de inyección cero y resolución de incidencias técnicas.

    STOCK PERMANENTE ENVÍO 24-48H GARANTÍA OFICIAL JANITZA

    Janitza UMG 604-PRO

    Referencia: ACC2159 | Analizador de calidad de red trifásico

    La solución definitiva para la medida y el análisis de calidad de red en instalaciones que demandan máxima precisión y fiabilidad.

    ✓ GARANTÍA OFICIAL JANITZA ✓ DISTRIBUIDOR AUTORIZADO
