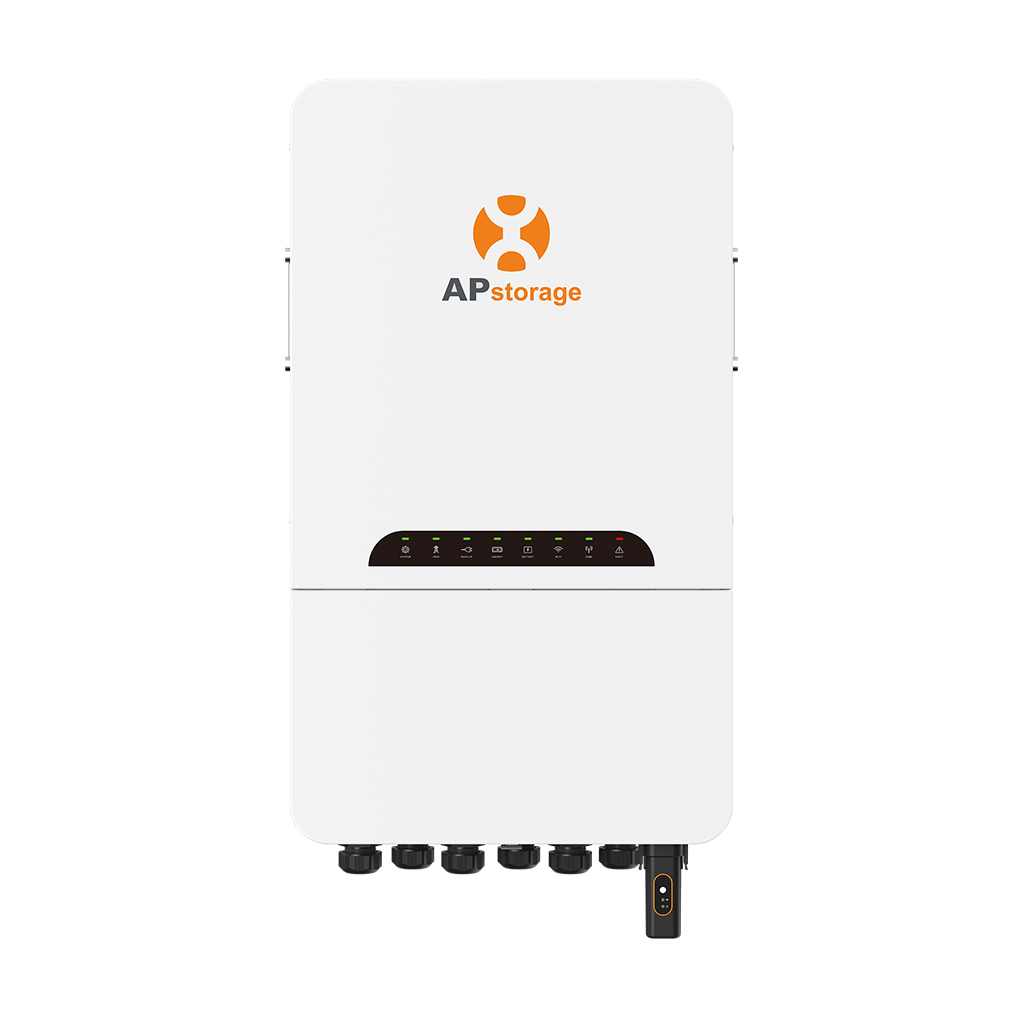

APSystems APstorage ELT-12K Sistema de Conversión de Potencia Trifásico

Cargador-inversor de batería de baja tensión acoplado en AC para almacenamiento residencial

Sistema de Conversión de Potencia (PCS) trifásico de 12000 VA con acoplamiento en AC para baterías de baja tensión a 48 VDC. Incorpora gestión inteligente de energía con múltiples modos de control y salida de respaldo para cargas críticas, apto para instalaciones fotovoltaicas residenciales nuevas o existentes.

SKU

ACC2837

Potencia Nominal

12000 VA

Eficiencia Máxima

96,5 %

Protección

IP65

Especificaciones Técnicas Detalladas

Entrada/Salida AC Datos de Batería Características Generales Comunicaciones

Potencia de salida continua (red): 12000 VA
Corriente de salida continua: 17,4 A
Corriente máxima desde la red: 34,8 A
Tensión nominal de salida: 400 V, 3L/N/PE
Frecuencia nominal / rango: 50 Hz / 47,5-51,5 Hz
Factor de potencia: > 0,99 (ajustable 0,8 adelanto a 0,8 retraso)
THD: < 3 %
Respaldo (EPS) potencia de pico: 18000 VA (10 s)
Tiempo de conmutación EPS: 10 ms

Tensión de entrada de batería DC: 40-60 VDC
Estrategia de carga (litio): Autoadaptación al BMS
Curva de carga: 3 etapas / ecualización
Corriente máxima de carga continua: 240 A
Corriente máxima de descarga continua: 240 A
Compatibilidad: Múltiples marcas de baterías de baja tensión

Dimensiones (An/Al/Pr): 818 x 474 x 275 mm
Peso: 45,75 kg
Grado de protección: IP65 (instalación en exterior)
Temperatura ambiente de operación: -25 °C a 65 °C (derating > 45 °C)
Temperatura de almacenamiento: -40 °C a 85 °C
Humedad relativa: 4 % a 100 %
Refrigeración: Refrigeración inteligente
Altitud máxima: ≤ 2000 m
Garantía: 10 años

Puertos de comunicación: Ethernet / RS485 / CAN
Rango de frecuencia Wi-Fi: 2412 MHz - 2472 MHz
Rango de frecuencia Bluetooth: 2402 MHz - 2480 MHz
Plataforma de gestión: EMA, sistema inteligente de gestión energética 24 h
Interfaz dedicada: Conexión de generador

Datos de Rendimiento

Eficiencia y Potencia

Eficiencia máxima del 96,5 %
Potencia nominal de 12000 VA (configurable de fábrica a 6/8/10 kVA)
Potencia de respaldo de pico hasta 18000 VA durante 10 s

Gestión Energética

Modos: respaldo, autoconsumo, valle/punta y peak shaving
Salida trifásica desequilibrada admitida al 100 %
Conmutación a respaldo nivel SAI en menos de 10 ms

Aplicaciones Detalladas y Casos de Uso

chevron_right Autoconsumo con Almacenamiento

Instalaciones fotovoltaicas residenciales trifásicas con baterías de baja tensión
Maximización del autoconsumo y optimización de la factura eléctrica

chevron_right Respaldo de Cargas Críticas

Continuidad de suministro a cargas críticas ante cortes de red (modo back-up/EPS)
Conmutación de nivel SAI con tiempo inferior a 10 ms

chevron_right Reformas e Instalaciones Existentes

Solución de acoplamiento en AC para añadir almacenamiento a instalaciones existentes
Funcionamiento en conexión a red y aislada, con interfaz para generador

Certificaciones y Cumplimiento Normativo Completo

Conexión a Red y Seguridad

check VDE-AR-N 4105 - Normativa de conexión a red
check EN 50549-1 / EN 50549-10 - Requisitos de conexión a red de distribución
check EN IEC 62477-1 - Seguridad de sistemas de conversión de potencia

Compatibilidad Electromagnética

check EN IEC 61000-6-1/2/3/4 - Compatibilidad electromagnética
check EN 55011 / EN 62920 - Emisiones e inmunidad
check Certificado de conformidad UE - Documentación incluida

Componentes Compatibles de la Serie APstorage

Este producto pertenece a la gama APstorage de APSystems. A continuación se enumeran los componentes complementarios disponibles bajo referencia separada para configurar la solución de almacenamiento según las necesidades de la instalación.

Almacenamiento (ESS)

HYD1212 — APSystems ESS 6,5 kWh

Inversores de la Gama

HYD1052 — APstorage ELS-3K 3380 VA 48 V
HYD1053 — APstorage ELS-5K 5000 VA 48 V
