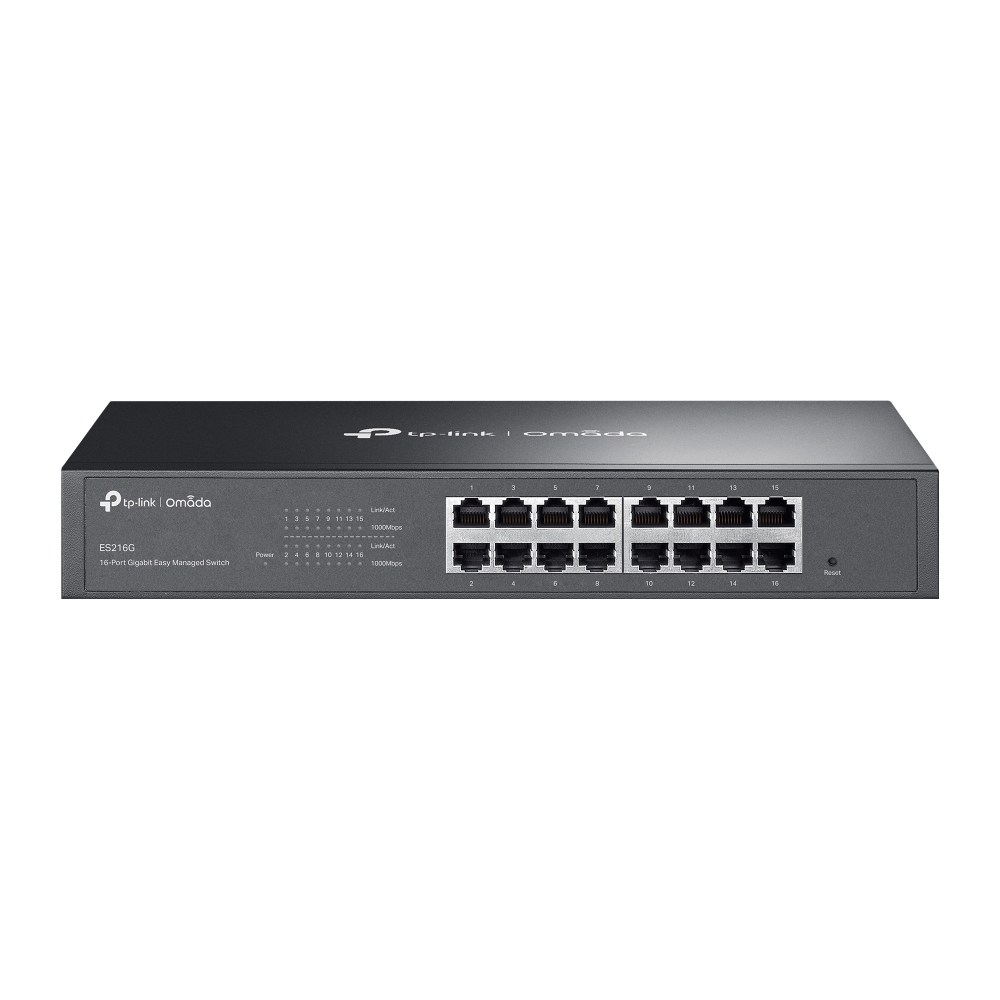

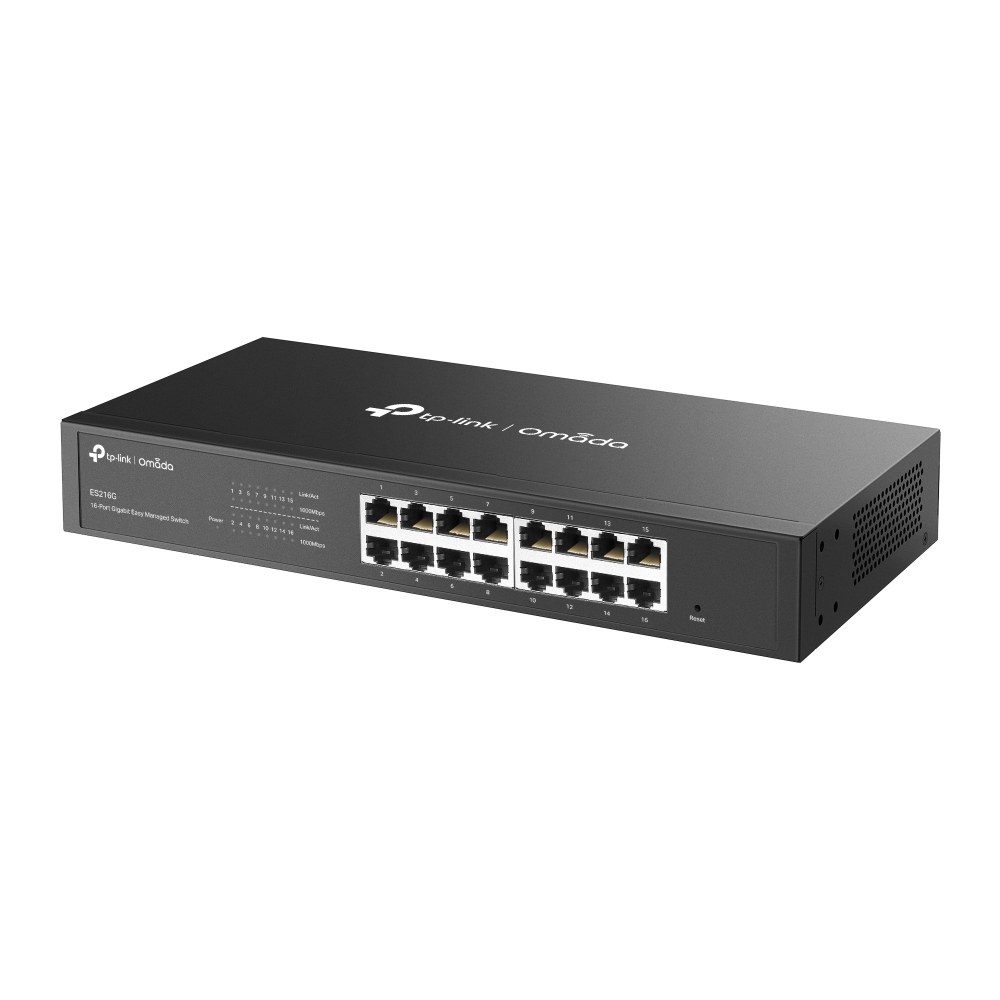

TP-LINK OMADA ES216G
[ACC3074] TP-LINK OMADA ES216G
Switch Easy Managed Omada de 16 puertos Gigabit
PUERTOS: 16 Puertos RJ45 Gigabit
ESPECIFICACIONES: Caja de acero montable en rack de 13 pulgadas (1U)
CARACTERÍSTICAS: Integración con Omada SDN Controller y Omada Cloud Essentials, Flow Control, Loopback Detection, Port Isolation, Port Mirroring, LAG, VLAN, IGMP Snooping, QoS, Storm Control
Garantía: 5 años.
📕 Descarga de documentación
Nombre mostrado:
[ACC3074] TP-LINK OMADA ES216G
Conmutación Gigabit de 16 Puertos con Gestión Centralizada Omada
El ES216G resuelve la distribución cableada de una planta completa o de un armario de comunicaciones con 16 puertos autonegociados 10/100/1000 Mbps. La arquitectura store and forward, con 4 Mbit de búfer de paquetes y una tabla de direcciones MAC de 8K, sostiene una tasa de reenvío de 23,8 Mpps sobre una capacidad de conmutación no bloqueante de 32 Gbps, suficiente para dar servicio simultáneo a los 16 puertos a velocidad de línea.
La categoría Easy Managed combina la puesta en marcha inmediata de un switch no gestionable con un conjunto de funciones de capa 2 configurables: segmentación mediante VLAN 802.1Q con hasta 32 grupos y 4K de identificadores, aislamiento de puertos, agregación estática de enlaces en hasta 4 grupos de hasta 8 puertos, control de tormentas de difusión y ocho colas de prioridad con planificación WRR. La detección automática de bucles evita las caídas por lazos accidentales de cableado, una de las incidencias más habituales en instalaciones con tomas accesibles al usuario.
La integración con Omada SDN permite descubrir el equipo automáticamente, aplicar configuraciones y actualizaciones de firmware por lotes y unificar los ajustes junto al resto de puntos de acceso, switches y gateways de la red, tanto desde un controlador hardware o software local como desde el controlador en la nube. En modo autónomo el switch se administra desde su propia interfaz web, con cliente DHCP y diagnóstico de cable integrados.
Especificaciones Técnicas Detalladas
| Interfaces y estándares | |
|---|---|
| Modelo | ES216G |
| Interfaz | 16 × puertos RJ45 10/100/1000 Mbps |
| Memoria flash | 64 Mbit |
| Estándares de puerto | IEEE 802.3i 10BASE-T, 802.3u 100BASE-X, 802.3ab 1000BASE-T, 802.3x control de flujo, 802.1p, 802.1q, 802.1ab (LLDP) |
| Método de transmisión | Store and Forward |
| Trama jumbo | 15 KB |
| Capacidad y conmutación | |
|---|---|
| Capacidad de conmutación | 32 Gbps |
| Tasa de reenvío de paquetes | 23,8 Mpps |
| Tabla de direcciones MAC | 8K |
| Búfer de paquetes | 4 Mbit |
| MTBF | 2.131.140 h a 25 °C |
| Alimentación, protecciones y condiciones ambientales | |
|---|---|
| Alimentación | 100-240 V~ 50/60 Hz |
| Consumo máximo | 8,4 W (110 V/60 Hz) |
| Consumo en reposo | 4,2 W (110 V/60 Hz) |
| Disipación térmica máxima | 28,52 BTU/h (110 V/60 Hz) |
| Protección contra sobretensiones | ±6 kV en modo común en puertos Ethernet |
| Protección ESD | Aire ±8 kV, contacto ±4 kV |
| Dimensiones (An × Pr × Al) | 294 × 140 × 44 mm |
| Ventilación | Sin ventilador |
| Instalación | Sobremesa o montaje en rack de 13 pulgadas (1U) |
| Temperatura de funcionamiento | −5 °C a 50 °C |
| Temperatura de almacenamiento | −40 °C a 70 °C |
| Humedad de funcionamiento | 10 % a 90 % HR sin condensación |
| Humedad de almacenamiento | 5 % a 90 % HR sin condensación |
| Funciones de capa 2, VLAN, QoS y gestión | |
|---|---|
| Agregación de enlaces | Estática, hasta 4 grupos |
| Detección de bucles | Loopback Detection automática |
| Control de flujo | IEEE 802.3x |
| Espejado de puertos | Port Mirroring uno a uno, varios a uno, entrada/salida/ambos |
| Estadísticas | Estado del espejado y estadísticas de tráfico por puerto |
| Descubrimiento de vecinos | LLDP IEEE 802.1ab |
| Multicast | IGMP Snooping v1/v2/v3 con Fast Leave |
| VLAN | MTU VLAN, VLAN por puerto y 802.1Q con etiqueta: máximo 32 grupos y 4K VID |
| Agregación estática | Hasta 4 grupos de hasta 8 puertos por grupo |
| QoS | Prioridad 802.1p y DSCP, 8 colas de prioridad, planificación WRR y configuración de pesos |
| Control de ancho de banda | Límite de tasa por puerto |
| Control de tormentas | Modos kbps/pps sobre difusión, multidifusión y unidifusión desconocida |
| Gestión | Interfaz web, cliente DHCP y diagnóstico de cable |
| Omada SDN | Controlador hardware, software o en la nube, descubrimiento automático, configuración y actualización de firmware por lotes |
Datos de Rendimiento y Límites Operativos
Capacidad de conmutación
- Conmutación no bloqueante de 32 Gbps para los 16 puertos
- Reenvío de 23,8 Mpps con tramas de 64 bytes
- Búfer de 4 Mbit y tabla MAC de 8K direcciones
- Tramas jumbo de hasta 15 KB
Consumo y disipación
- Consumo máximo de 8,4 W a 110 V/60 Hz
- Consumo en reposo de 4,2 W
- Disipación máxima de 28,52 BTU/h
- Diseño sin ventilador: funcionamiento silencioso
Robustez eléctrica
- Protección contra sobretensiones de ±6 kV en modo común
- Protección ESD de ±8 kV al aire y ±4 kV a contacto
- MTBF de 2.131.140 h a 25 °C
- Carcasa metálica y rango operativo de −5 °C a 50 °C
Aplicaciones Detalladas y Casos de Uso
Armarios de comunicaciones y distribución por planta
- Concentración de 16 tomas de red en formato rack de 13 pulgadas y 1U de altura
- Funcionamiento sin ventilador, apto para armarios instalados en zonas de trabajo u oficinas diáfanas
- Agregación estática de enlaces hacia el switch troncal para ampliar el ancho de banda de subida
- Diagnóstico de cable integrado para localizar tramos defectuosos sin equipos adicionales
Redes de videovigilancia IP
- Segmentación del tráfico de cámaras en una VLAN dedicada, separada de la red ofimática
- Aislamiento de puertos para impedir la comunicación directa entre cámaras
- IGMP Snooping para contener el tráfico multidifusión de los flujos de vídeo
- Detección automática de bucles en instalaciones con canalizaciones compartidas
Despliegues gestionados con Omada SDN
- Descubrimiento automático del switch al incorporarlo a un sitio Omada existente
- Configuración por lotes de VLAN y parámetros comunes en varios equipos a la vez
- Actualización de firmware por lotes desde el controlador
- Supervisión unificada junto a puntos de acceso y gateways del mismo sitio
Instalaciones fotovoltaicas y salas técnicas
- Conexión cableada de inversores, registradores de datos y equipos de monitorización con puerto Ethernet
- Prioridad de tráfico mediante QoS 802.1p/DSCP para los flujos de telemetría críticos
- Control de tormentas de difusión para proteger la red frente a equipos con firmware defectuoso
- Rango operativo de −5 °C a 50 °C para salas técnicas sin climatización permanente
Certificaciones y Cumplimiento Normativo
Certificaciones del equipo
- CE - conformidad europea de seguridad y compatibilidad electromagnética
- FCC - compatibilidad electromagnética
- RoHS - restricción de sustancias peligrosas
Estándares soportados
- IEEE 802.3i / 802.3u / 802.3ab - Ethernet 10BASE-T, 100BASE-X y 1000BASE-T
- IEEE 802.3x - control de flujo
- IEEE 802.1p / 802.1q - priorización de tráfico y redes VLAN etiquetadas
- IEEE 802.1ab - descubrimiento de vecinos LLDP
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores y integradores profesionales, con asesoramiento en dimensionado de la red, configuración de VLAN y QoS, puesta en marcha bajo Omada SDN y resolución de incidencias técnicas.
TP-Link Omada ES216G
Referencia: ACC3074 | Switch Easy Managed Gigabit de 16 puertos
La base cableada de 16 puertos Gigabit para instalaciones profesionales que exigen segmentación por VLAN, funcionamiento silencioso y gestión centralizada bajo Omada SDN.
