GX Touch 50 adapter for CCGX cut-out - VICTRON ENERGY

GX Touch 50 adapter for CCGX cut-out - VICTRON ENERGY

[BPP900460050] GX Touch 50 adapter for CCGX cut-out - VICTRON ENERGY

https://b2b.technosun.com/web/image/product.template/32873/image_1920?unique=2d58544

Adaptador GX Touch 50 para corte CCGX. Integra GX Touch con CCGX en sistemas solares. Compatibilidad plug-and-play.

    Esta combinación no existe.

    Para ver los precios, por favor regístrese o inicie sesión con su cuenta.
    Contáctenos

    Términos y condiciones de venta

    Nombre mostrado: [BPP900460050] GX Touch 50 adapter for CCGX cut-out - VICTRON ENERGY
    Código HS: 39269097

    Adaptador Victron GX Touch 50 para hueco de montaje CCGX

    Kit de adaptación mecánica para reaprovechar el recorte de panel de 120 x 130 mm del Color Control GX

    El adaptador BPP900460050 resuelve un problema muy concreto de las instalaciones ya en servicio: cuando se sustituye un Color Control GX por una pantalla GX Touch 50, el recorte practicado en el cuadro, la consola o el mamparo no coincide con el formato de la nueva pantalla. Este kit de adaptación cubre esa diferencia mecánica y permite reutilizar el hueco existente sin volver a cortar el panel.

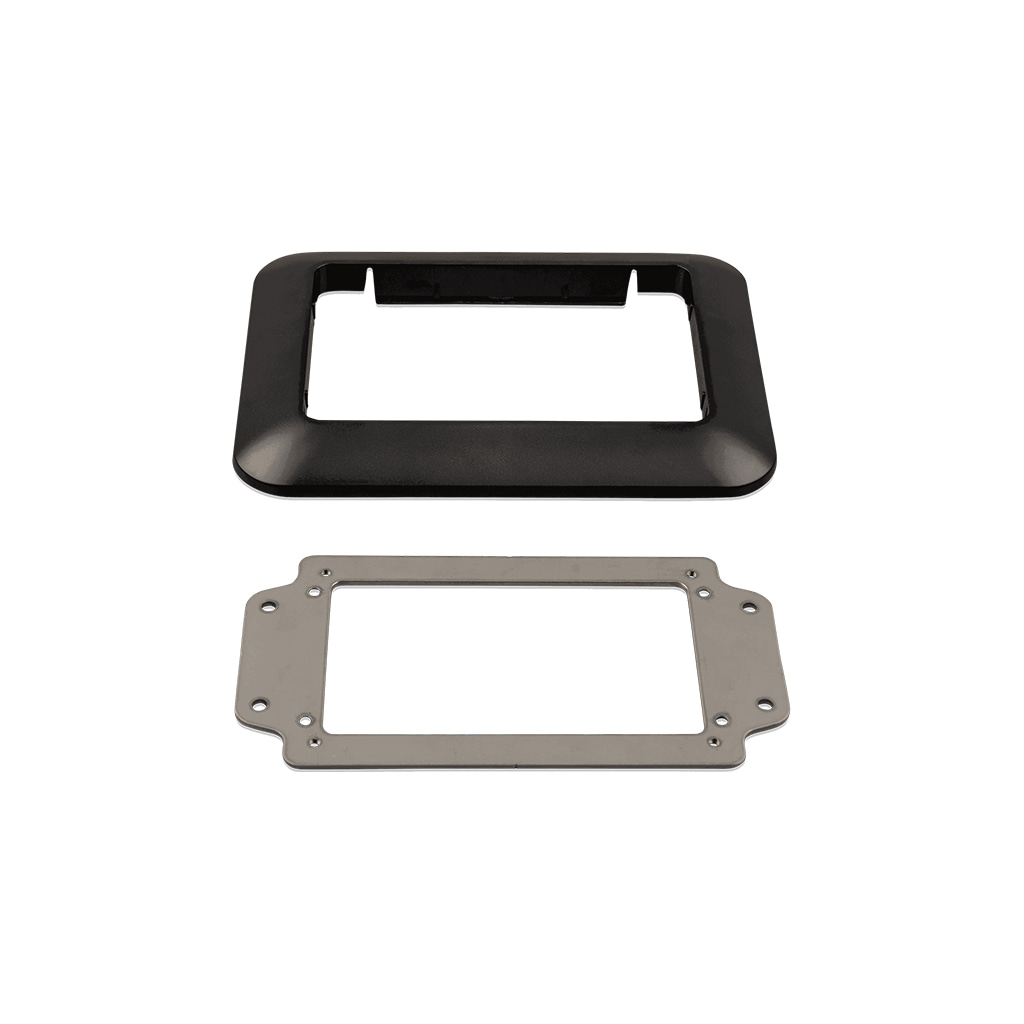

    El conjunto está formado por un soporte metálico que se fija por detrás del panel, un embellecedor plástico que enmarca el frontal y cuatro tornillos de montaje. Admite dos formas de instalación: con la pantalla solidaria al adaptador, que ofrece la fijación más firme, o con el adaptador montado previamente en el panel y la pantalla insertada después, opción que facilita desmontar la pantalla para tareas de mantenimiento.

    Es un accesorio puramente mecánico: no incorpora electrónica, no interviene en la comunicación entre la pantalla y el equipo GX y no altera el cableado de la instalación. Su valor está en el ahorro de horas de taller y en mantener el acabado original del cuadro de control.

    SKU

    BPP900460050

    Recorte compatible

    120 x 130 mm

    Pantalla compatible

    GX Touch 50 (5")

    Contenido

    Soporte, embellecedor y 4 tornillos

    Especificaciones Técnicas Detalladas

    Compatibilidad mecánica
    Recorte de panel de origen120 mm de ancho x 130 mm de alto, con retranqueos de 4 mm en las esquinas (cota oficial de recorte del Color Control GX)
    Pantalla a instalarGX Touch 50, formato de 5 pulgadas
    Dimensiones de la GX Touch 50 (al x an x p)87 x 128 x 12,4 mm
    Resolución de la GX Touch 50800 x 480 píxeles
    Clasificación IP del frontal de la GX Touch 50IP54 sin conectores
    Longitud del cable de la GX Touch 502 metros
    Equipos GX asociadosCerbo GX y Cerbo GX MK2, que admiten la pantalla GX Touch 50 como opción de montaje
    Función del adaptadoradaptación mecánica del hueco; no interviene en la conexión eléctrica ni de datos
    Contenido y montaje
    Soporte metálicopieza de fijación posterior que apoya sobre el recorte existente
    Embellecedor plásticomarco frontal que cubre la diferencia de cotas entre el hueco del CCGX y la pantalla de 5 pulgadas
    Tornilleríacuatro tornillos de montaje suministrados con el kit
    Método de montaje 1instalación con la pantalla montada sobre el adaptador; es la fijación más firme del conjunto
    Método de montaje 2instalación del adaptador sin la pantalla; permite colocar y extraer la pantalla con posterioridad
    Herramienta necesariadestornillador; no requiere cortes, taladros ni trabajos de chapa adicionales
    Documentaciónguía rápida de instalación de Victron Energy adjunta a esta ficha
    Datos logísticos
    Referencia VictronBPP900460050
    Código EAN8719076053668
    Peso0,2 kg
    Dimensiones de embalaje (al x an x p)21 x 14 x 4,5 cm
    MarcaVictron Energy
    FamiliaAccesorios de la gama GX

    Criterios de Instalación y Datos de Montaje

    Reutilización del hueco existente

    • El recorte del Color Control GX mide 120 x 130 mm con retranqueos de 4 mm; el adaptador se apoya sobre esa geometría.
    • Evita rehacer el recorte del cuadro, del mamparo o del panel de consola.
    • Mantiene el acabado del frente original sin marcas ni sobreanchos visibles.

    Elección del método de montaje

    • Montaje con pantalla: máxima rigidez del conjunto, recomendado en aplicaciones móviles y náuticas.
    • Montaje sin pantalla: permite dejar el adaptador preparado en obra e insertar la pantalla al final.
    • El segundo método facilita retirar la pantalla para diagnóstico sin desmontar el marco.

    Consideraciones de emplazamiento

    • El frontal de la GX Touch 50 está clasificado IP54 sin conectores; conviene elegir una ubicación protegida de la proyección directa de agua.
    • El cable de la pantalla mide 2 metros, cota a tener en cuenta al situar el equipo GX respecto del panel.
    • Prever holgura por detrás del panel para el conector de la pantalla y el radio de curvatura del cable.

    Aplicaciones Detalladas y Casos de Uso

    chevron_right Renovación de instalaciones de autoconsumo con Color Control GX
    • Sustitución de la pantalla del CCGX por una GX Touch 50 conservando el cuadro de control original.
    • Actualizaciones de sistemas de autoconsumo y respaldo que migran a un equipo GX de nueva generación.
    • Intervenciones de mantenimiento en las que interesa reducir al mínimo el tiempo de parada de la instalación.
    chevron_right Aplicaciones náuticas
    • Consolas y mamparos de embarcaciones con recorte ya practicado para el Color Control GX.
    • Puestos de gobierno donde no es viable ampliar el recorte por rigidez estructural o acabado interior.
    • Montaje con la pantalla solidaria al adaptador para soportar vibración y movimiento.
    chevron_right Vehículos, autocaravanas y unidades móviles
    • Paneles de control de autocaravanas y campers con hueco heredado del CCGX.
    • Unidades móviles de telecomunicaciones y equipos de rodaje con cuadros normalizados.
    • Sustitución de pantalla sin rehacer el revestimiento interior del habitáculo.
    chevron_right Armarios y cuadros de control industriales
    • Puertas de armario metálicas donde repetir el recorte obligaría a desmontar el conjunto.
    • Salas técnicas con varios puestos de supervisión normalizados al formato del CCGX.
    • Estandarización del frontal de varios cuadros de una misma instalación.

    Certificaciones y Cumplimiento Normativo

    Calidad de fabricación

    • check ISO 9001 - sistema de gestión de la calidad de Victron Energy B.V. certificado, documento adjunto a esta ficha.
    • check Garantía Victron - cobertura oficial del fabricante gestionada por Techno Sun como distribuidor autorizado.

    Servicio Técnico Profesional Techno Sun

    Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado, puesta en marcha y resolución de incidencias técnicas.

    STOCK PERMANENTE ENVÍO 24-48H DISTRIBUIDOR OFICIAL VICTRON ENERGY

    Adaptador GX Touch 50 para hueco CCGX

    Referencia: BPP900460050 | Accesorio de montaje Victron Energy

    La pieza que permite actualizar la pantalla de un sistema GX existente sin rehacer el recorte del cuadro de control.
