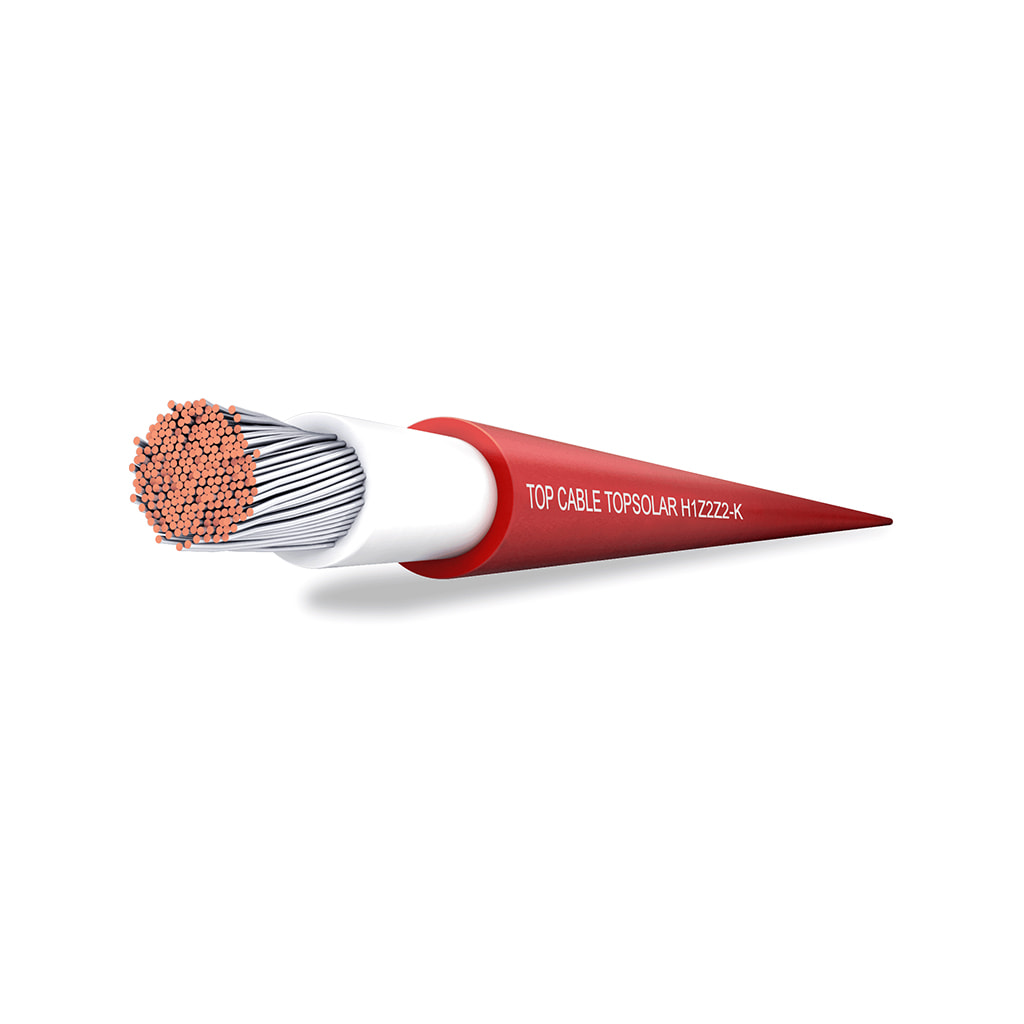

Top Cable TOPSOLAR FV H1Z2Z2-K 1x6mm² 1500V rojo (100m)
[ELE0983] Top Cable TOPSOLAR FV H1Z2Z2-K 1x6mm² 1500V rojo (100m)
100 metros de cable solar rojo de 6mm2, 1500V especializado para instalaciones fotovoltaicas.
Temp. máxima del conductor: 120º
Temp. máxima de cortocircuito: 250º (máximo 5s.)
Temp. mínima de servicio: -40º (estático con protección)
Normas de referencia: EN 50618, IEC 62930 y UTE C 32-502
CPR: Cca -s1b,d2,a1
📕 Descarga de documentación
Nombre mostrado:
[ELE0983] Top Cable TOPSOLAR FV H1Z2Z2-K 1x6mm² 1500V rojo (100m)
Código HS:
85446090
Especificaciones Técnicas Detalladas
- Tensión nominal (DC): 1,5 (1,8) kV CC
- Tensión nominal (AC): 1,0/1,0 kV CA
- Sección: 1x6 mm²
- Aplicación: Conexión entre paneles y de paneles a inversor
- Radio de curvatura: 4x diámetro (≤ 8 mm), 5x (8-12 mm), 6x (> 12 mm)
- Resistencia a los impactos: AG2 Medio
- Flexibilidad: Cable muy flexible (conductor clase 5)
- Longitud de bobina: 100 m
- Conductor: Cobre electrolítico recocido y estañado, clase 5 flexible (UNE-EN 60228 / IEC 60228)
- Aislamiento: Goma reticulada de baja emisión de humos y libre de halógenos
- Cubierta: Goma flexible libre de halógenos, color rojo
- Reacción al fuego (CPR): Cca-s1b, d2, a1 (EN 50575)
Datos de Rendimiento
Características Térmicas
- Temperatura máxima del conductor: 90 °C (120 °C durante 20.000 h).
- Temperatura máxima en cortocircuito: 250 °C (máximo 5 s).
- Temperatura mínima de servicio: -40 °C (estático con protección).
Resistencia Ambiental
- Resistente al ozono y a los rayos ultravioleta según EN 50618 e IEC 62930.
- Excelente resistencia a grasas, aceites y ataques químicos.
- Apto para presencia de agua AD7+ (inmersión) y AD8 (sumersión).
Aplicaciones Detalladas y Casos de Uso
Instalaciones Solares Fijas y Móviles
- Huertos solares, instalaciones en tejados, autoconsumo y plantas flotantes.
- Conexión entre paneles fotovoltaicos y desde los paneles al inversor.
Condiciones de Instalación
- Instalación al aire, enterrado o entubado en plenas garantías.
- Compatible con la mayoría de los conectores fotovoltaicos del mercado.
Certificaciones y Cumplimiento Normativo
Normas de Referencia
- EN 50618 - Norma europea para cables fotovoltaicos
- IEC 62930 - Cables para sistemas fotovoltaicos
- UTE C 32-502 - Norma francesa para cables FV
- CPR - Reacción al fuego Cca-s1b, d2, a1 (EN 50575)
Certificaciones
- TÜV Rheinland - Certificación de seguridad
- AENOR - Conformidad IEC 62930
- RETIE / RoHS / CE / UKCA - Conformidad y compatibilidad ambiental
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado de secciones, caídas de tensión y resolución de incidencias técnicas.
Top Cable TOPSOLAR PV H1Z2Z2-K 6 mm² 1500V Rojo · Bobina 100 m
Referencia: ELE0983 | Cable fotovoltaico H1Z2Z2-K
La solución definitiva para el cableado de instalaciones fotovoltaicas que demandan máxima fiabilidad, durabilidad y seguridad eléctrica.
