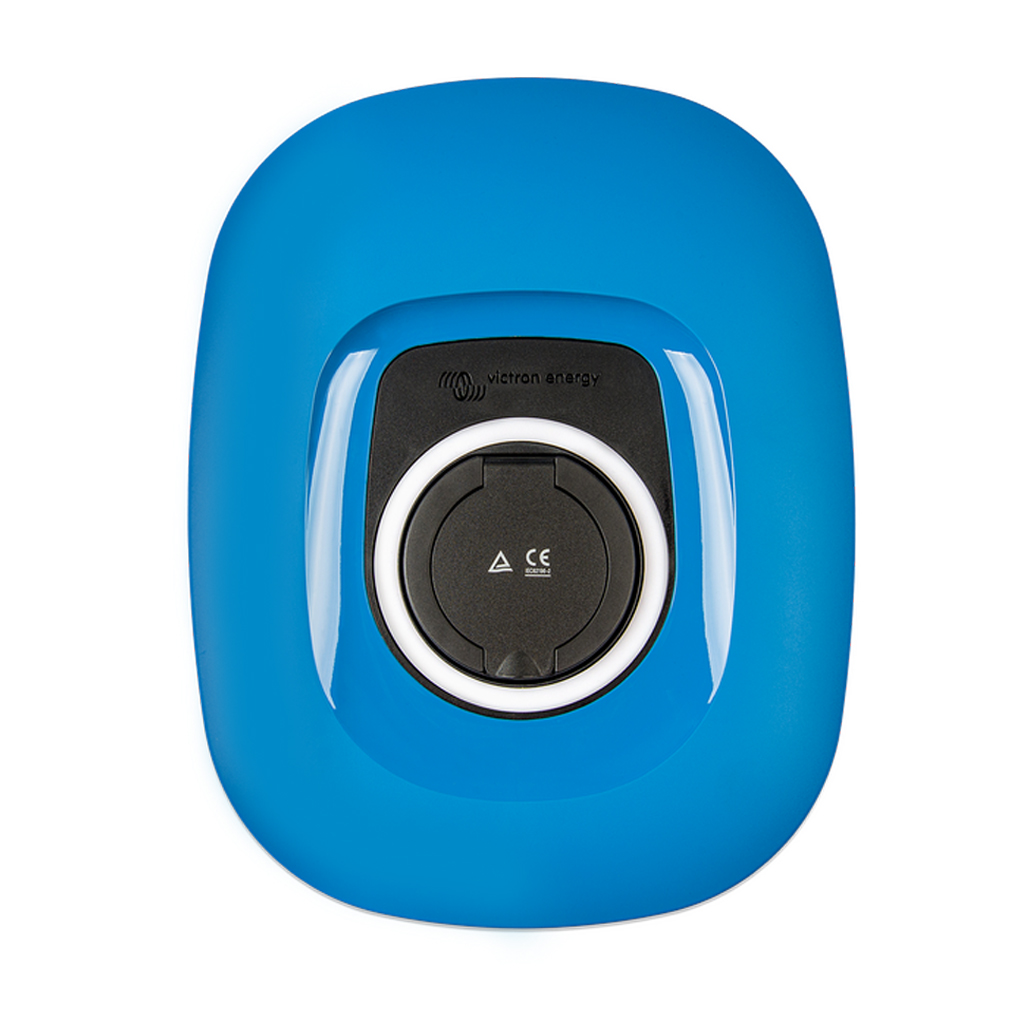

EV Charging station NS - Blue - VICTRON ENERGY
[EVC200300200] EV Charging station NS - Blue - VICTRON ENERGY
La estación de carga para vehículos eléctricos NS tiene capacidad para carga trifásica y monofásica. Suministra un máximo de 22 kW de CA en modo trifásico o 7,3 kW en modo monofásico.
La configuración inicial y la monitorización se realizan desde VictronConnect mediante Bluetooth o la interfaz web integrada a través de un punto de acceso wifi o una red wifi.
El cargador se puede integrar completamente y controlar de forma remota con un dispositivo Victron Energy GX y VRM.
No incluye pantalla táctil.
📕 Descarga de documentación
Nombre mostrado:
[EVC200300200] EV Charging station NS - Blue - VICTRON ENERGY
Código HS:
85371091
Especificaciones Técnicas Detalladas
- Potencia nominal: 22 kW (trifásico) / 7,3 kW (monofásico)
- Rango de tensión de entrada: 170 - 265 VCA
- Corriente de carga nominal: 32 A por fase
- Rango de salida de corriente: 6 - 32 A
- Corriente configurable: de 6 A a 32 A
- Autoconsumo: 15 mA a 230 V
- Tipo de conector: IEC 62196 Tipo 2
- Medios de desconexión: disyuntor externo (se recomienda 40 A)
- Tipo de control: página web, dispositivo GX vía Modbus TCP y VictronConnect por Bluetooth
- Estándares WiFi: 802.11 b/g/n (2,4 GHz)
- Comunicación de datos: Modbus TCP por WiFi y Bluetooth
- Anillo de luz: RGB programable con 55 efectos de luz configurables
- Integración: dispositivo GX y portal VRM de Victron Energy
- Color de la carcasa: azul claro (RAL 5012)
- Terminales de conexión: 6 - 10 mm² / AWG 10-8
- Grado de protección: IP44
- Temperatura de trabajo: -25 °C a +50 °C
- Humedad: 95 %, sin condensación
- Dimensiones (al x an x p): 372 x 292 x 122 mm
- Peso: 3 kg
Datos de Rendimiento y Modos de Trabajo
Modos de Carga
- Modo manual: ajuste de la corriente de salida entre 6 y 32 A.
- Modo automático: aprovecha el exceso de energía disponible para la carga.
- Modo programado: planificador para cargar en intervalos horarios definidos.
Monitorización y Gestión
- Configuración inicial y monitorización desde VictronConnect por Bluetooth.
- Interfaz web integrada accesible vía punto de acceso o red WiFi.
- Calculadora de coste por kWh configurable e informes en el portal VRM.
Aplicaciones Detalladas y Casos de Uso
Carga Doméstica y Residencial
- Carga de vehículos eléctricos en viviendas con suministro monofásico o trifásico.
- Aprovechamiento del excedente solar mediante el modo automático.
Integración en Sistemas Victron
- Gestión y monitorización remota desde dispositivos GX y el portal VRM.
- Coordinación con sistemas de autoconsumo y almacenamiento Victron Energy.
Carga Programada Inteligente
- Programación de la carga en franjas horarias de menor coste energético.
- Indicación visual del estado mediante el anillo de luz RGB configurable.
Certificaciones y Cumplimiento Normativo Completo
Estándares de Seguridad
- IEC 61851-1 - norma de seguridad para sistemas de carga conductiva de vehículos eléctricos.
- IEC 61851-22 - norma para estaciones de carga de corriente alterna.
- Garantía oficial Victron Energy - producto distribuido por Techno Sun.
Sistemas de Detección
- Detección de relé soldado - control del contacto de relé.
- Detección de ausencia de tierra - protección frente a fallo de conexión a tierra y de conductor de protección.
- Detección de CP cortocircuitado - supervisión del piloto de control.
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado, puesta en marcha y resolución de incidencias técnicas.
Victron Energy EV Charging Station NS 22 kW
Referencia: EVC200300200 | Estación de carga de vehículos eléctricos
La solución definitiva para la carga de vehículos eléctricos integrada en sistemas que demandan máxima fiabilidad y eficiencia energética.
