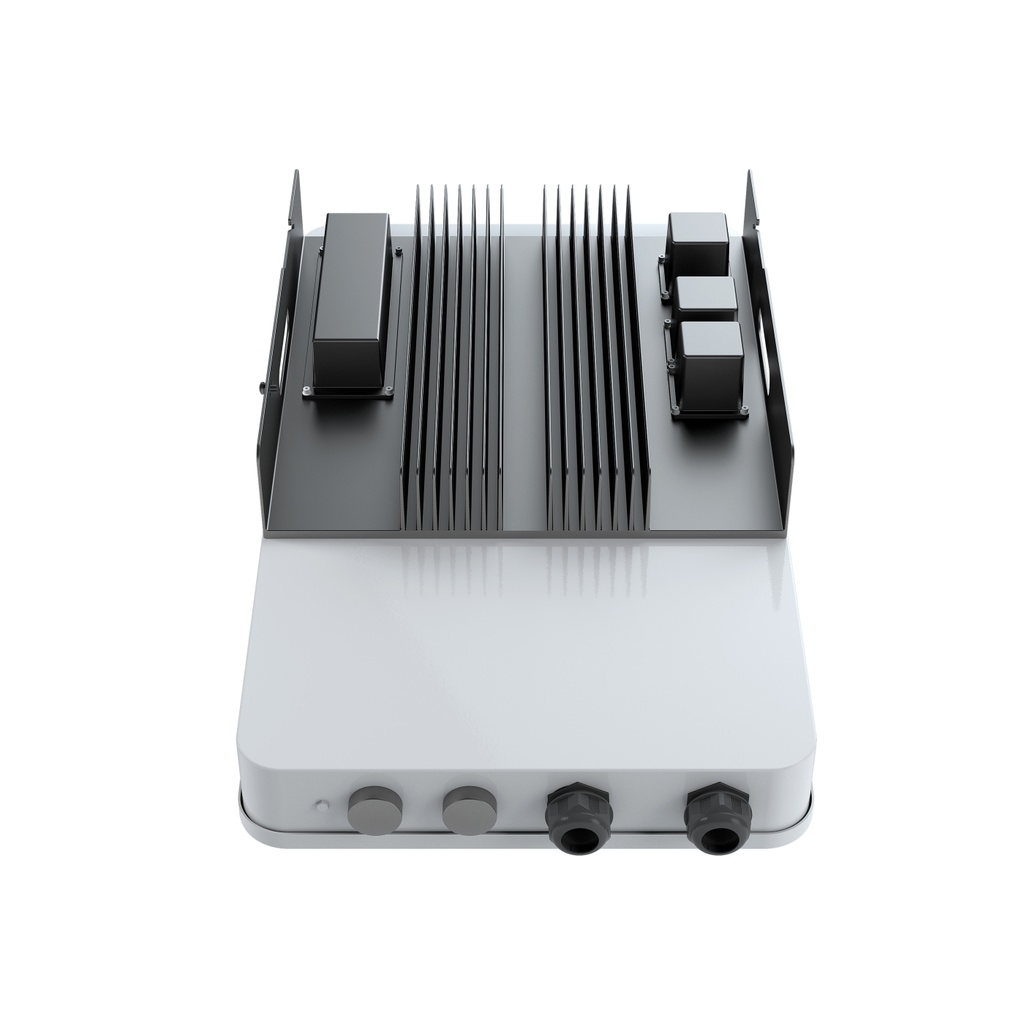

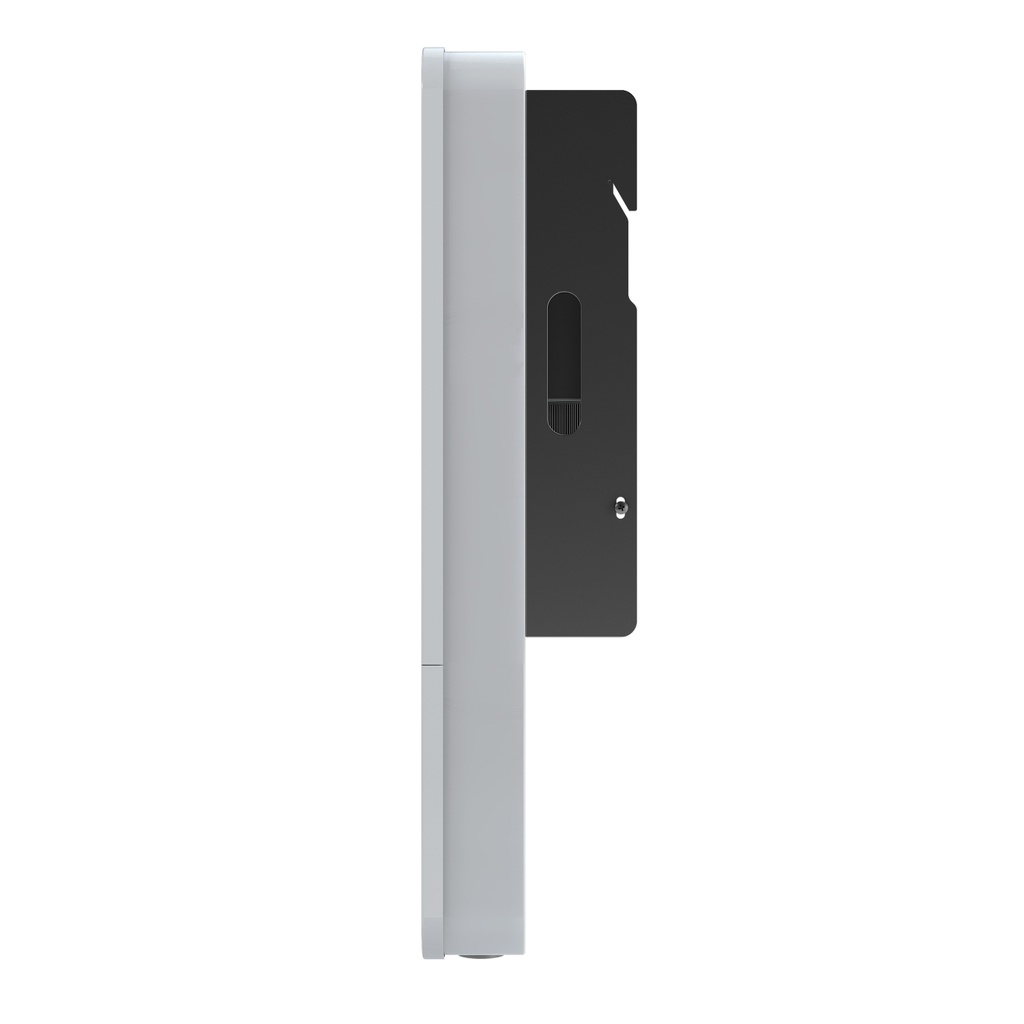

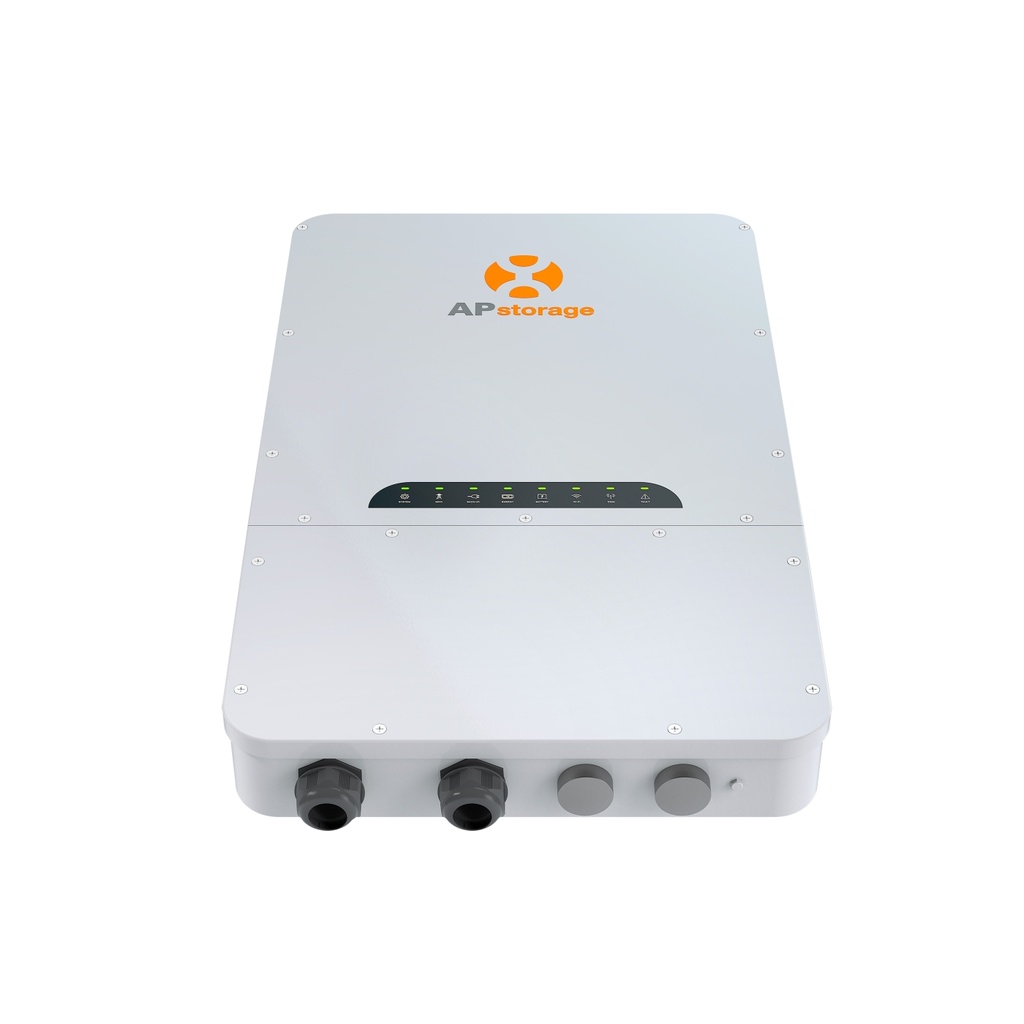

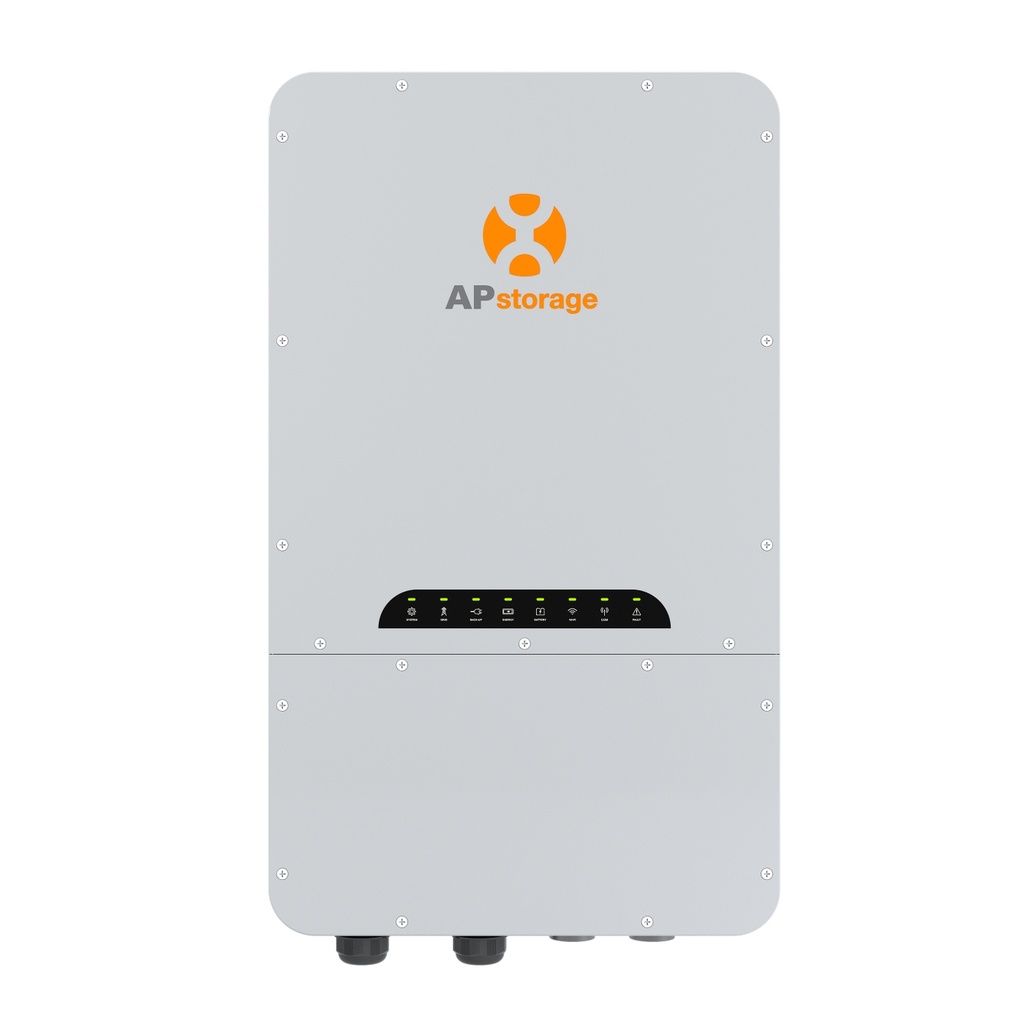

APSystems APstorage ELS-5K 5000VA 48V
[HYD1053] APSystems APstorage ELS-5K 5000VA 48V
Sistema inteligente de conversión de energía de APSystemes | 5000VA | 48V | 96,5% eficiencia | IP65
📕 Descarga de documentación
Nombre mostrado:
[HYD1053] APSystems APstorage ELS-5K 5000VA 48V
Código HS:
8504408590
Especificaciones Técnicas Detalladas
- Tensión de entrada de batería CC: 40,0 a 60,0 VDC
- Capacidad de batería: 50 a 800 Ah
- Estrategia de carga para batería de litio: Autoadaptación al BMS
- Corriente máxima continua de carga: 100 A
- Corriente máxima continua de descarga: 100 A
- Potencia de salida continua máxima: 5000 VA
- Corriente de salida continua máxima: 21,7 A
- Corriente máxima desde la red eléctrica: 43,4 A
- Tensión nominal de salida: 230 V (±2 %)
- Rango de tensión de salida: 184 a 264 V
- Frecuencia nominal / rango: 50 Hz / 47,5 a 50,5 Hz
- Factor de potencia: >0,99 (ajustable de 0,8 adelantado a 0,8 retrasado)
- THD: <3 %
- Conexión a red: Monofásica
- Potencia aparente máxima de salida (a 240 V): 5000 VA
- Potencia aparente pico de salida (a 240 V): 7500 VA (10 s)
- Corriente máxima de salida: 21,7 A
- Tensión nominal de salida: 230 V (±2 %)
- Frecuencia nominal de salida: 50 Hz
- Modelo: ELS-5K (serie Sea PCS)
- Eficiencia máxima: 96,5 %
- Dimensiones (an x al x prof): 847 x 502 x 197 mm
- Peso: 37 kg
- Grado de protección: IP65
- Rango de temperatura: -25 a +65 °C
- Humedad relativa: 10 a 90 %
- Ventilación: Convección natural
- Puertos de comunicación: Ethernet / inalámbrico / RS485 / CAN
- Función en paralelo: Sí
Datos de Rendimiento
Potencia y respaldo
- Potencia continua de hasta 5000 VA
- Potencia pico de respaldo de hasta 7500 VA durante 10 s
- Eficiencia máxima del 96,5 %
Gestión de batería
- Entrada de batería de baja tensión de 48 V (40 a 60 VDC)
- Carga y descarga continua de hasta 100 A
- Estrategia de carga autoadaptada al BMS de la batería
Operación y conectividad
- Gestión automática de la energía a lo largo del día
- Operación en isla (off-grid) para suministro de respaldo
- Conectividad Ethernet, inalámbrica, RS485 y CAN
- Funcionamiento en paralelo
Aplicaciones Detalladas y Casos de Uso
Almacenamiento de energía residencial
- Gestión del autoconsumo con almacenamiento en batería de 48 V
- Optimización del aprovechamiento de la energía solar excedente
- Sistemas ampliables mediante funcionamiento en paralelo
Suministro de respaldo
- Alimentación de cargas críticas durante cortes de red
- Potencia pico de respaldo de hasta 7500 VA durante 10 s
- Operación en isla con gestión inteligente de la energía
Instalación en exteriores
- Grado de protección IP65 para montaje a la intemperie
- Refrigeración por convección natural sin partes móviles
- Funcionamiento en un amplio rango de -25 a +65 °C
Certificaciones y Cumplimiento Normativo
Seguridad y compatibilidad electromagnética
- IEC/EN 62477-1 - Seguridad de sistemas de conversión de potencia
- EN 61000-6-1 a 6-4 - Compatibilidad electromagnética
Conexión a red
- VDE-AR-N 4105 - Conexión a redes de distribución de baja tensión
Componentes Compatibles de la Serie APstorage
Este sistema de conversión de potencia pertenece a la serie APstorage de APSystems. A continuación se enumeran los componentes complementarios disponibles bajo referencia separada para configurar la solución completa según las necesidades de la instalación.
Sistema de almacenamiento (ESS)
- HYD1212 — APSystems ESS 6,5 kWh, batería de la serie APstorage
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado, puesta en marcha y resolución de incidencias técnicas.
APSystems APstorage ELS-5K 5000 VA
Referencia: HYD1053 | Inversor híbrido / PCS monofásico
La solución definitiva para la gestión del almacenamiento de energía y el respaldo en instalaciones que demandan máxima fiabilidad y eficiencia energética.
