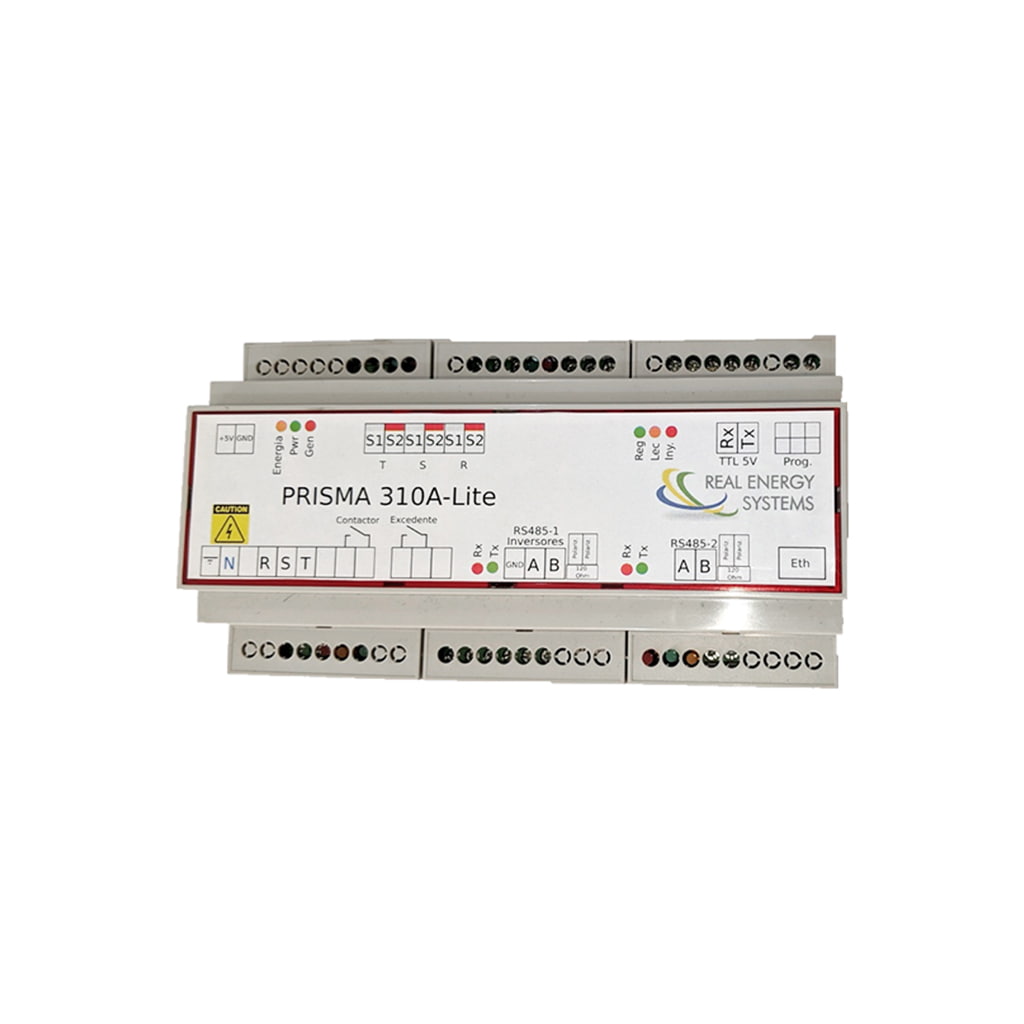

Real Energy Systems Prisma 310A-Lite
[MON0305] Real Energy Systems Prisma 310A-Lite
Controlador dinámico de potencia con inyección cero para pequeñas instalaciones de un inversor de hasta 50kW.
Función de contador sin límite de potencia.
📕 Descarga de documentación
Nombre mostrado:
[MON0305] Real Energy Systems Prisma 310A-Lite
Código HS:
85049099
Especificaciones Técnicas Detalladas
- Alimentación: 90-265 VAC, 50-60 Hz
- Conexiones de voltaje primario: 1x (85-265 VAC) 50/60 Hz
- Condiciones de trabajo: -20 a +50 °C, 5-95% HR sin condensación
- Dimensiones: 91 x 158 x 58 mm
- Peso: 200 g
- Grado de protección: IP20
- Material de la caja: Plástico PC/ABS autoextinguible UL94-V0
- Montaje: Sobre carril DIN EN 60715
- Clase térmica: Ta70C/B
- Denominación de la electrónica: E0041
- Fabricado en: España (Unión Europea)
- Comunicación con inversores: RS-485 y Ethernet
- Protocolos: ComLynx, Modbus TCP, Modbus RTU (configurable, incluye Sunspec)
- Contaje directo: Transformador de intensidad relación X/5A
- Comunicación externa: Servidor Modbus TCP para monitorización
- Mapa Modbus: Publicado mediante LDV, descargable desde el dispositivo
- Buses de comunicaciones: 2 x RS485 (optoaisladas, polarización opcional) + 1 x TTL (5V)
- Conector de red: Ethernet RJ45
- Firmware: PRISMA 310A-Lite
- Medidas eléctricas: 3 lecturas de voltaje + 3 lecturas de intensidad (5A)
- Relé de desconexión / contactor: Contacto seco; Tipo AC1 máx. 5A / 250VAC; Tipo AC15 máx. 1,5A / 240V
- Relé de gestión de excedentes: Configurable para aprovechar la energía disponible antes de regular la producción
- Señalización: Leds (2 verdes / 2 naranja / 2 rojos) y buzzer interno para notificación sonora
- Alimentación interna: Fuente de alimentación continua integrada (alimentación externa a 220V)
- Capacidad de control: 1 generador de hasta 50 kW; sin limitación de potencia en su función exclusiva como contador
- Inversores compatibles: Inversores monofásicos con capacidad de regulación externa y protocolos publicados
Datos de Rendimiento y Modos de Funcionamiento
Autoconsumo sin Excedentes
- Evita la inyección de energía a la red mediante doble control físico y lógico
- Cumplimiento de la norma UNE 217001-IN y del RD 244/2019
- Control físico de la conexión a red mediante relé que actúa sobre un contactor
Gestión de Producción
- Regulación de la producción para adaptarse a las necesidades instantáneas de consumo
- Gestión de excedentes para aprovechar la energía disponible en otros usos
- Lectura directa de potencias mediante transformador de corriente X/5A
Aplicaciones Detalladas y Casos de Uso
Pequeñas Instalaciones de Autoconsumo
- Instalaciones residenciales y pequeños comercios con un único generador de hasta 50 kW
- Sistemas de autoconsumo sin excedentes que requieren evitar el vertido a red
Inversores Monofásicos
- Control de inversores monofásicos de distintos fabricantes con regulación externa
- Comunicación mediante Modbus TCP, Modbus RTU (Sunspec) o ComLynx
Gestión de Excedentes
- Aprovechamiento de la energía disponible en la generación para otros usos antes de limitar la producción
- Monitorización del estado y del consumo mediante leds de señalización y comunicación Modbus/TCP
Certificaciones y Cumplimiento Normativo Completo
Normativa de Autoconsumo
- UNE 217001-IN - Sistemas anti-vertido para autoconsumo
- RD 244/2019 - Regulación del autoconsumo de energía eléctrica en España
Conformidad y Seguridad
- Marcado CE - Declaración de conformidad europea
- UL94-V0 - Material de caja autoextinguible
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado, puesta en marcha y resolución de incidencias técnicas.
Real Energy Systems Prisma 310A-Lite
Referencia: MON0305 | Controlador dinámico de potencia
La solución definitiva para el control de inyección cero en pequeñas instalaciones de autoconsumo, garantizando el cumplimiento normativo con un único generador de hasta 50 kW.
