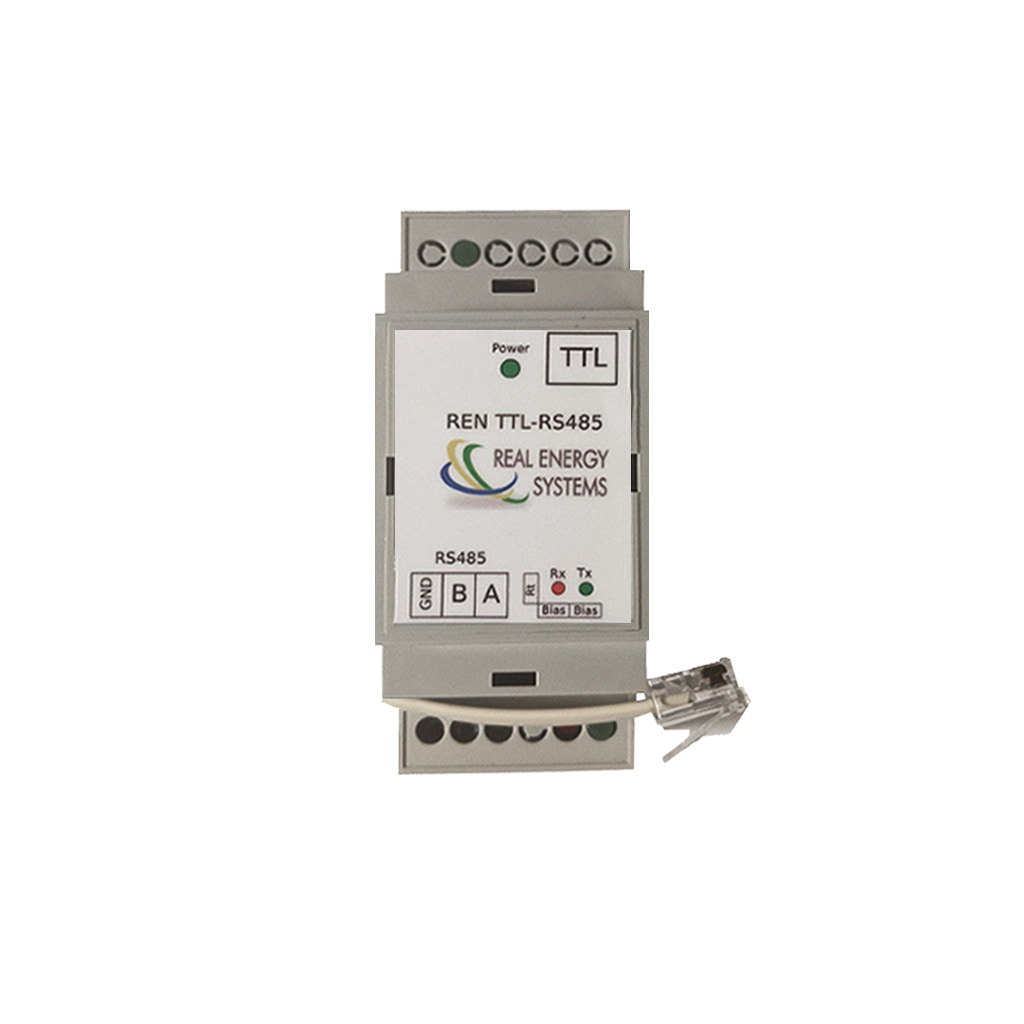

Real Energy Systems REN TTL-485
[MON0306] Real Energy Systems REN TTL-485
Para comunicar con inversores que dispongan de comunicación RS485 proporcionando el aislamiento galvánico que da seguridad al bus de comunicación.
Permite regular la potencia obtenida de fuentes renovables y aportar garantías físicas y lógicas para decidir qué potencia debemos o deseamos consumir de la red.
📕 Descarga de documentación
Nombre mostrado:
[MON0306] Real Energy Systems REN TTL-485
Especificaciones Técnicas Detalladas
- Alimentación: 5 Vdc (suministrada por el controlador Prisma 310A)
- Condiciones de trabajo: -20 a +50 °C, 5-95% HR sin condensación
- Dimensiones: 90 x 36 x 53 mm
- Peso: 100 g
- Grado de protección: IP20
- Material de la caja: Plástico PC/ABS autoextinguible UL94-V0
- Montaje: Sobre carril DIN EN 60715
- Clase térmica: Ta70C/B
- Denominación de la electrónica: RJ45-RS485
- Fabricado en: España (Unión Europea)
- Conversión: Pasarela de comunicaciones de TTL a RS-485
- Aislamiento: Aislamiento galvánico del bus RS-485 respecto al equipo de regulación
- Alcance del bus: Extensión de las comunicaciones a cientos de metros sobre RS-485
- Polarización: Permite la polarización del bus RS485
- Terminación: Jumper de fin de línea (120 Ohm)
- Conexión de alimentación: Mediante el cable incluido en el conector RJ45
- Señalización: Led de alimentación (Power) y leds de actividad Rx/Tx
Datos de Rendimiento y Ventajas de Comunicación
Seguridad del Bus
- Aislamiento galvánico que protege el equipo de regulación frente a perturbaciones del bus
- Polarización y terminación de línea integradas para una comunicación estable
Despliegue en Bus Extenso
- Conversión de TTL a RS-485 para alcanzar inversores alejados del controlador
- Formato compacto de carril DIN con alimentación tomada del propio controlador
Aplicaciones Detalladas y Casos de Uso
Comunicación con Inversores RS485
- Conexión de controladores Prisma con inversores que disponen de comunicación RS485
- Integración de equipos con interfaz TTL en buses RS-485 industriales
Instalaciones de Bus Extenso
- Tendidos de comunicaciones de larga distancia entre el equipo de regulación y la generación
- Entornos donde se requiere aislamiento galvánico para proteger el bus de comunicaciones
Certificaciones y Cumplimiento Normativo Completo
Conformidad y Seguridad
- Marcado CE - Declaración de conformidad europea
- UL94-V0 - Material de caja autoextinguible
Diseño y Fabricación
- Fabricado en España - Producción en la Unión Europea
- Montaje carril DIN - Formato compacto EN 60715
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado, puesta en marcha y resolución de incidencias técnicas.
Real Energy Systems REN TTL-485
Referencia: MON0306 | Pasarela TTL a RS485 con aislamiento galvánico
La solución definitiva para extender de forma segura las comunicaciones de los controladores Prisma hacia inversores con bus RS485 en instalaciones de larga distancia.
