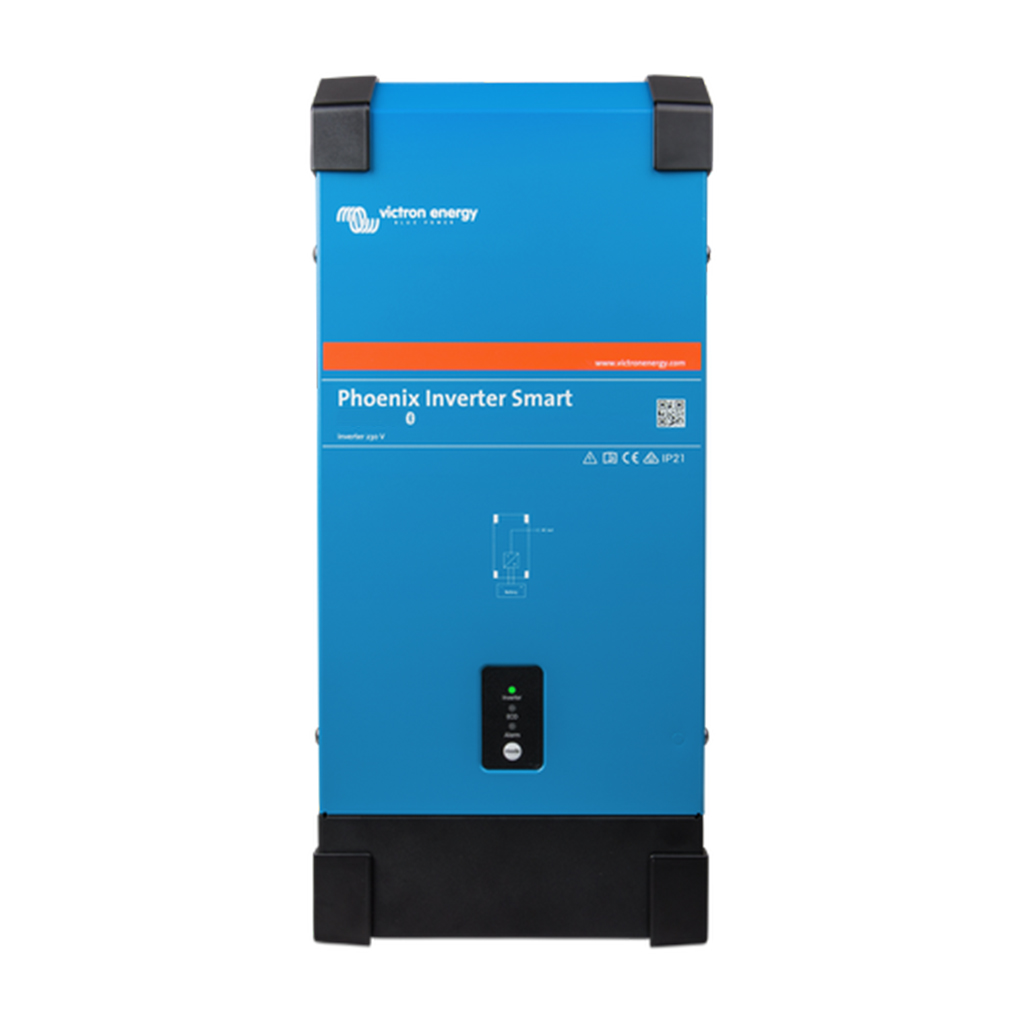

Phoenix Inverter 12/1600 230V Smart
[PIN122161000] Phoenix Inverter 12/1600 230V Smart
Inversor Victron Energy Inverter 12/1600 230V Smart
Especificaciones: 230 V | 13,79 kg
Referencia: PIN122161000
📕 Descarga de documentación
Nombre mostrado:
[PIN122161000] Phoenix Inverter 12/1600 230V Smart
Código HS:
85044087
Especificaciones Técnicas Detalladas
- Rango de tensión de entrada: 9,3 - 17 VDC
- Tensión de salida: 230 VAC ±2 %
- Rango de ajuste de la tensión de salida: 210 - 245 V
- Frecuencia: 50 Hz o 60 Hz ±0,1 %
- Potencia continua de salida a 25 °C: 1600 VA / 1300 W
- Potencia continua de salida a 40 °C: 1200 W
- Potencia continua de salida a 65 °C: 800 W
- Pico de potencia: 3000 W
- Eficacia máxima: 92 %
- Consumo en vacío: 8 W
- Consumo en vacío en modo ECO: 0,6 W
- Material y color de la carcasa: acero (azul RAL 5012 y negro RAL 9017)
- Conexión de la batería: pernos M8
- Conexión 230 V CA: bornes de tornillo
- Grado de protección: IP21
- Peso: 12 kg
- Dimensiones (al x an x p): 485 x 219 x 125 mm
- Refrigeración: por ventilador
- Temperatura de trabajo: -40 a +65 °C
- Humedad: máx. 95 % sin condensación
- Comunicación inalámbrica: Bluetooth integrado, totalmente configurable desde smartphone o tableta
- Puerto de comunicación: VE.Direct para monitorización remota e integración del sistema
- On/Off remoto: mediante conector bifásico configurable
- Relé programable: capacidad 230 V / 4 A CA; 4 A hasta 35 VCC, 1 A hasta 60 VCC
- Modo ECO: espera automática con reactivación cada 2,5 s (ajustable)
- Desconexión dinámica: nivel de desconexión dependiente de la carga, totalmente ajustable
- Protecciones: cortocircuito de salida, sobrecarga, sobretensión y subtensión de batería, sobretemperatura, 230 V CA en salida y ondulación de entrada excesiva
- Diagnóstico: LED de estado
- Funcionamiento en paralelo o trifásico: no
Datos de Rendimiento y Curvas de Eficiencia
Capacidad de Salida según Temperatura
- 1600 VA / 1300 W a 25 °C
- 1200 W a 40 °C
- 800 W a 65 °C, con pico de arranque de 3000 W
Eficiencia y Consumo
- Eficacia máxima del 92 %
- Consumo en vacío de 8 W
- Consumo reducido a 0,6 W en modo ECO
Topología y Fiabilidad
- Topología de puente completo con transformador toroidal
- Onda senoidal pura para cargas electrónicas sensibles
- Protección frente a cortocircuitos y sobrecalentamiento
Aplicaciones Detalladas y Casos de Uso
Instalaciones aisladas y de respaldo
- Alimentación de cargas de corriente alterna desde bancos de baterías de 12 V
- Sistemas de respaldo para equipos electrónicos sensibles gracias a la onda senoidal pura
- Modo ECO para minimizar el consumo en periodos de baja demanda
Vehículos, náutica y movilidad
- Conversión de 12 V a 230 V en autocaravanas, furgonetas y embarcaciones
- Alta potencia de arranque para herramientas eléctricas y cargas inductivas
- On/Off remoto adaptable al positivo o negativo de la batería o al chasis del vehículo
Monitorización y gestión de sistema
- Configuración y seguimiento de tensiones, carga y alarmas vía Bluetooth
- Integración en sistemas mayores mediante puerto VE.Direct
- Relé programable para alarma general o señal de arranque y parada de generador
Certificaciones y Cumplimiento Normativo Completo
Estándares de Seguridad
- EN 60335-1 - Seguridad de aparatos electrodomésticos y análogos
Compatibilidad Electromagnética
- EN 55014-1 / EN 55014-2 - Emisiones e inmunidad electromagnéticas
- IEC 61000-6-1 / IEC 61000-6-2 / IEC 61000-6-3 - Compatibilidad electromagnética
Directiva de Automoción
- ECE R10-5 - Compatibilidad electromagnética para vehículos
Componentes Compatibles de la Serie Phoenix Smart
Este inversor pertenece a la serie Phoenix Smart de Victron Energy. A continuación se enumeran componentes complementarios disponibles bajo referencia separada para configurar la solución completa según las necesidades de la instalación.
Cargadores de batería
- PSC123051095 — Phoenix Smart IP43 Charger 12/30 (1+1) 120-240V
- PSC241653085 — Phoenix Smart IP43 Charger 24/16 (3) 230V
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado, puesta en marcha y resolución de incidencias técnicas.
Inversor Victron Phoenix Smart 12/1600 230V
Referencia: PIN122161000 | Inversor de onda senoidal pura
La solución definitiva para la conversión de 12 V a 230 V en aplicaciones que demandan máxima fiabilidad y eficiencia energética.
