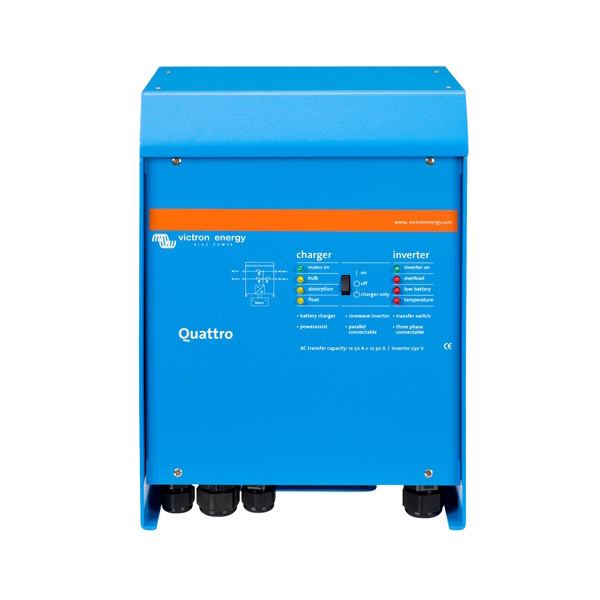

Quattro 12/5000/220-100/100 230V VE.Bus - VICTRON ENERGY

Quattro 12/5000/220-100/100 230V VE.Bus - VICTRON ENERGY

[QUA125020000] Quattro 12/5000/220-100/100 230V VE.Bus - VICTRON ENERGY

https://b2b.technosun.com/web/image/product.template/6107/image_1920?unique=efeef80

Inversor/cargador Victron Quattro 12/5000/220-100/100 VE.Bus
Potencia: 5000 VA (4000 W continuos a 25 °C) | Tensión batería: 12 V DC | Salida: 230 V AC senoidal pura
Cargador: 220 A | 2 entradas AC: 100/100 A con transferencia <20 ms
PowerAssist + VE.Bus para conexión en paralelo y trifásico

No disponible en este momento para su venta.

    Esta combinación no existe.

    Contáctenos

    Términos y condiciones de venta

    Nombre mostrado: [QUA125020000] Quattro 12/5000/220-100/100 230V VE.Bus - VICTRON ENERGY
    Código HS: 85044085

    Inversor/Cargador Victron Quattro 12/5000/220-100/100 230V VE.Bus

    Inversor onda senoidal pura 5000 VA / 4000 W con cargador de 220 A y doble entrada CA

    Inversor/cargador combinado de altas prestaciones con batería a 12 VCC, salida pura sinusoidal a 230 VCA y conmutador de transferencia integrado para dos entradas CA independientes. Equipado con tecnologías PowerControl y PowerAssist para optimizar el uso de la energía disponible y compatible con el bus de comunicaciones VE.Bus para configuraciones en paralelo y trifásicas. Diseñado para instalaciones aisladas, sistemas autónomos, embarcaciones y aplicaciones móviles que requieren máxima fiabilidad y continuidad de servicio.

    SKU

    QUA125020000

    Potencia continua

    5000 VA / 4000 W

    Tensión batería

    12 VCC

    Cargador

    220 A / 2 entradas CA

    Especificaciones Técnicas Detalladas

    • Rango de tensión de entrada CC: 9,5 – 17 VCC
    • Tensión de salida: 230 VCA ± 2%
    • Frecuencia de salida: 50 Hz ± 0,1% (configurable a 60 Hz)
    • Forma de onda: senoidal pura
    • Potencia continua a 25 °C: 5000 VA / 4000 W
    • Potencia continua a 40 °C: 3700 W
    • Potencia continua a 65 °C: 3000 W
    • Pico de potencia: 10000 W
    • Eficiencia máxima: 94 %
    • Consumo en vacío: 30 W
    • Consumo en modo de ahorro: 20 W
    • Consumo en modo de búsqueda: 10 W
    • Tensión de carga absorción: 14,4 VCC
    • Tensión de carga flotación: 13,8 VCC
    • Tensión modo almacenamiento: 13,2 VCC
    • Corriente de carga batería principal: 220 A (hasta 25 °C)
    • Corriente de carga batería de arranque: 4 A
    • Sensor de temperatura de la batería: incluido
    • Compatibilidad química: plomo-ácido AGM, gel, OPzS, baterías de litio compatibles
    • Número de entradas CA: 2 entradas independientes con conmutador de transferencia integrado
    • Corriente máxima de alimentación por entrada: 2 × 100 A
    • Rango de tensión de entrada: 187 – 265 VCA
    • Frecuencia de entrada: 45 – 65 Hz
    • Factor de potencia: 1
    • Tiempo de transferencia: inferior a 20 ms (funcionalidad no-break)
    • Salida auxiliar: 50 A (se desconecta sin fuente CA externa disponible)
    • Funciones inteligentes: PowerControl y PowerAssist
    • Material y color: aluminio, azul RAL 5012
    • Grado de protección: IP 21
    • Dimensiones (alto × ancho × profundidad): 444 × 328 × 240 mm
    • Peso: 30 kg
    • Conexión a la batería: 4 pernos M8 (2 positivos y 2 negativos)
    • Conexión 230 VCA: pernos M6
    • Temperatura de trabajo: -40 °C a +65 °C
    • Humedad relativa máxima: 95 % sin condensación
    • Altitud máxima: 3500 m
    • Relés programables: 3 unidades (alarma general, subtensión CC, arranque generador, etc.)
    • Capacidad nominal del relé CA: 230 V / 4 A
    • Capacidad nominal del relé CC: 4 A hasta 35 VCC, 1 A hasta 60 VCC
    • Puerto VE.Bus: funcionamiento paralelo, trifásico, supervisión remota e integración del sistema
    • Puertos de comunicación de uso general: 2
    • On/Off remoto: incluido

    Datos de Rendimiento y Tecnologías Operativas

    PowerControl — gestión de corriente

    • Limita el consumo de la red o generador para evitar sobrecargas.
    • Reparte la corriente disponible entre cargas críticas y la carga de baterías.
    • Hasta 16 A por unidad de 5 kVA a 230 VCA tomados del generador o la red.

    PowerAssist — refuerzo desde batería

    • Compensa los picos de demanda añadiendo potencia desde la batería.
    • Permite dimensionar generadores más pequeños sin perder capacidad de pico.
    • Recarga automáticamente la batería al ceder la demanda.

    Conmutación no-break

    • Transferencia inferior a 20 ms entre fuentes CA y modo inversor.
    • Continuidad de servicio para equipos electrónicos sensibles.
    • Salida auxiliar para cargas no críticas que no deben descargar la batería.

    Escalabilidad VE.Bus

    • Configuración en paralelo de varias unidades para aumentar la potencia.
    • Configuración trifásica con tres unidades coordinadas.
    • Software VE.Bus Quick Configure y System Configurator para parametrización avanzada.

    Cargador inteligente

    • Algoritmo adaptativo de cuatro etapas: bulk, absorción, flotación y almacenamiento.
    • 220 A de corriente máxima a 14,4 VCC para cargas rápidas en bancos de gran capacidad.
    • Salida adicional de 4 A para mantenimiento de batería de arranque.

    Configuración flexible

    • Aplicación autónoma configurable mediante conmutadores DIP.
    • Asistentes de software para autoconsumo, hibridación y backup.
    • Compatible con sistemas fotovoltaicos conectados a red y aislados.

    Aplicaciones Detalladas y Casos de Uso

    chevron_right Instalaciones aisladas y autónomas
    • Viviendas aisladas de la red eléctrica con bancos de batería a 12 VCC.
    • Refugios, cabañas y casetas técnicas que requieren respaldo continuo.
    • Sistemas de telecomunicaciones, repetidores y estaciones meteorológicas remotas.
    • Combinación con cargadores solares MPPT y generador de apoyo bajo control VE.Bus.
    chevron_right Aplicaciones náuticas y embarcaciones
    • Conmutación automática entre toma de puerto y generador con prioridad configurable.
    • PowerAssist para arrancar cargas inductivas con tomas de puerto de baja amperaje.
    • Banco de baterías de servicio a 12 VCC y mantenimiento de batería de arranque.
    • Compatibilidad con redes electrónicas marinas mediante interfaz VE.Bus a NMEA 2000.
    chevron_right Vehículos, autocaravanas y aplicaciones móviles
    • Cumplimiento de la normativa ECE R10-4 para vehículos de carretera en modelos de 12 V.
    • Alimentación de electrodomésticos, climatización y herramientas profesionales en ruta.
    • Doble entrada CA para conexión simultánea a campings y a generador a bordo.
    • Funcionamiento estable entre -40 °C y +65 °C para condiciones operativas extremas.
    chevron_right Sistemas de respaldo y SAI industrial
    • Respaldo de cargas críticas con conmutación inferior a 20 ms para equipos informáticos.
    • Salida auxiliar de 50 A para cargas no esenciales que se desconectan en modo isla.
    • Tres relés programables para automatizar arranque de generador, alarmas y subtensión.
    • Integración con paneles Color Control GX y portal VRM para supervisión remota.
    chevron_right Sistemas fotovoltaicos híbridos y autoconsumo
    • Hibridación con cargadores solares MPPT Victron mediante VE.Bus.
    • Software de detección de falta de suministro para mantener salida CA durante apagones.
    • Asistentes específicos para autoconsumo, gestión de excedentes y arranque de generador.
    • Almacenamiento energético con compatibilidad para baterías de litio Victron y de terceros homologadas.
    chevron_right Configuración trifásica y en paralelo
    • Sistemas en paralelo para aumentar potencia en instalaciones de mayor demanda.
    • Configuración trifásica con tres unidades sincronizadas mediante VE.Bus.
    • Parametrización con VE.Bus Quick Configure y VE.Bus System Configurator.
    • Escalabilidad orientada a instalaciones agrícolas, talleres e industria ligera.

    Certificaciones y Cumplimiento Normativo Completo

    Estándares de seguridad

    • check EN-IEC 60335-1 — seguridad de aparatos electrodomésticos.
    • check EN-IEC 60335-2-29 — requisitos particulares para cargadores de baterías.
    • check EN-IEC 62109-1 — seguridad de convertidores de potencia para fotovoltaica.

    Compatibilidad electromagnética

    • check EN 55014-1 / EN 55014-2 — emisiones e inmunidad para aparatos electrodomésticos.
    • check EN-IEC 61000-3-2 / 61000-3-3 — emisiones de armónicos y fluctuaciones.
    • check IEC 61000-6-1 / 6-2 / 6-3 — inmunidad y emisiones genéricas.

    Aplicación vehicular y calidad

    • check ECE R10-4 — homologación para vehículos de carretera (modelo de 12 V).
    • check ISO 9001 — sistema de gestión de calidad del fabricante Victron Energy.
    • check Marcado CE — cumplimiento de directivas europeas vigentes.

    Protecciones integradas

    • check Cortocircuito de salida — desconexión inmediata para proteger el equipo.
    • check Sobrecarga y sobretemperatura — protección térmica y de potencia configurable.
    • check Alarmas de batería — tensión de batería demasiado alta o demasiado baja.
    • check Calidad de entrada CA — control de ondulación de la tensión de entrada.

    Servicio Técnico Profesional Techno Sun

    Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado de sistemas off-grid, configuración VE.Bus, parametrización con VEConfigure y resolución de incidencias técnicas.

    STOCK PERMANENTE ENVÍO 24-48H GARANTÍA OFICIAL VICTRON ENERGY

    Victron Quattro 12/5000/220-100/100 230V VE.Bus

    Referencia: QUA125020000 | Inversor/cargador 12 V – 5 kVA con doble entrada CA

    La solución definitiva para instalaciones aisladas, embarcaciones y sistemas de respaldo críticos que demandan máxima fiabilidad, conmutación sin interrupción y escalabilidad mediante VE.Bus.
