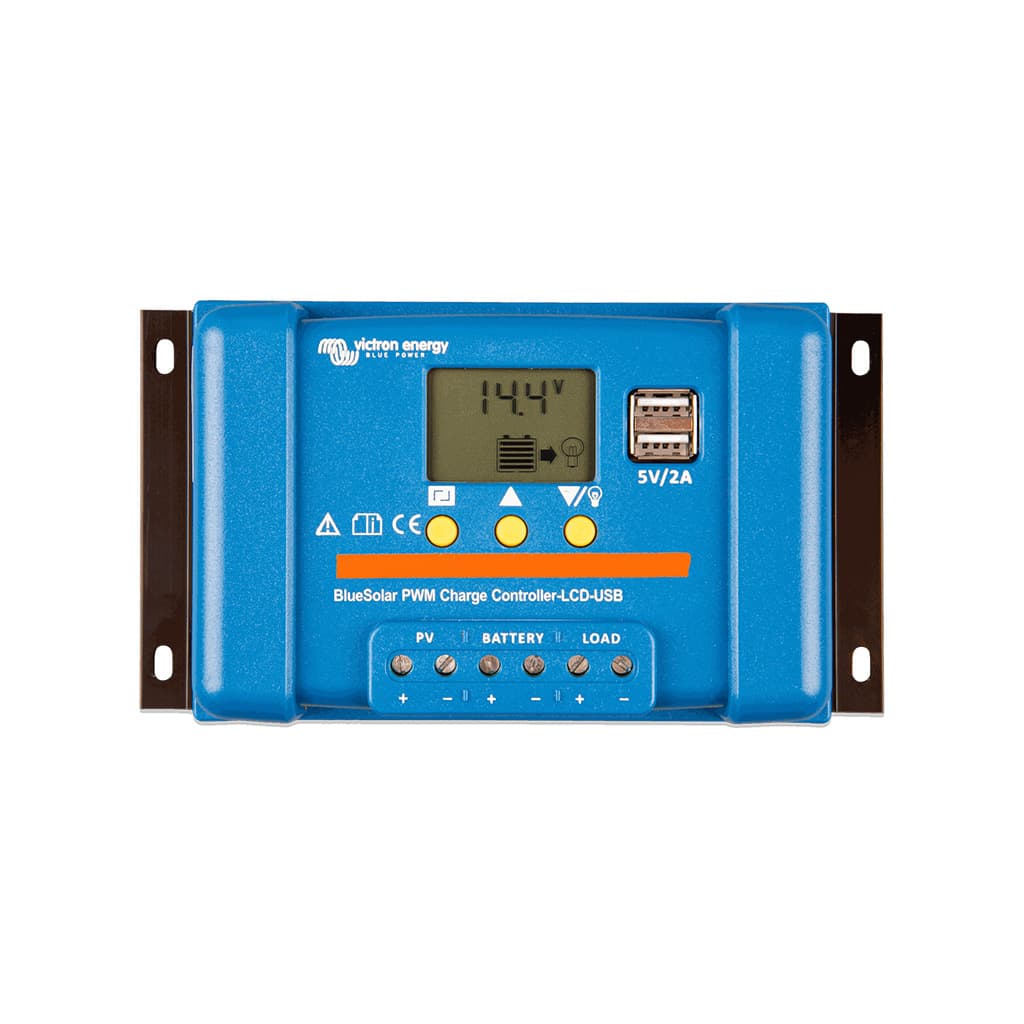

BlueSolar PWM-LCD&USB 12/24V-20A - VICTRON ENERGY
[SCC010020050] BlueSolar PWM-LCD&USB 12/24V-20A - VICTRON ENERGY
Regulador solar Victron Energy BlueSolar PWM-LCD&USB 12/24V-20A | Peso: 0,34 kg | Tensión: 12 V, 24 V | Tipo: PWM, LCD
📕 Descarga de documentación
Nombre mostrado:
[SCC010020050] BlueSolar PWM-LCD&USB 12/24V-20A - VICTRON ENERGY
Código HS:
85044060
Especificaciones Técnicas Detalladas
- Tensión de batería: 12 V / 24 V con detección automática del sistema
- Corriente de carga nominal: 20 A
- Tensión solar máxima: 28 V (12 V) / 55 V (24 V)
- Autoconsumo: inferior a 10 mA
- Tensión de carga de absorción: 14,4 V / 28,8 V (ajuste de fábrica)
- Tensión de carga de flotación: 13,7 V / 27,4 V (ajuste de fábrica)
- Desconexión de carga por baja tensión: 11,2 V / 22,4 V (ajuste de fábrica)
- Reconexión de carga por baja tensión: 12,6 V / 25,2 V (ajuste de fábrica)
- Salidas USB: dos salidas de 5 V, 2 A en total
- Puesta a tierra: positivo común
- Grado de protección: IP20
- Sección de terminales: 6 mm² / AWG10
- Dimensiones (al x an x p): 96 x 169 x 36 mm
- Peso: 0,15 kg
- Temperatura de trabajo: de -35 a +60 °C (a plena carga)
- Humedad: máx. 95 %, sin condensación
- Pantalla: LCD para supervisión de estado y configuración
- Algoritmo de carga programable: perfiles AGM, GEL, plomo abierto y LiFePO4 (solo con BMS interno)
- Salida de carga: control manual, desconexión por baja tensión y temporizador
- Temporización día/noche: tiempo de encendido programable tras el anochecer
- Tensiones de conexión/desconexión: ajustables
- Protecciones: polaridad inversa de batería (fusible), cortocircuito de salida y sobretemperatura
- Protección frente a sobrecarga: apagado tras 60 s con el 130 % de carga y tras 5 s con el 160 %
Datos de Rendimiento y Curvas de Eficiencia
Dimensionado fotovoltaico
- Para 12 V: paneles solares de 36 células
- Para 24 V: paneles de 72 células o dos de 36 células en serie
- Corriente de carga nominal de 20 A
Límites operacionales
- Tensión solar máxima: 28 V a 12 V y 55 V a 24 V
- Rango de temperatura: de -35 a +60 °C a plena carga
- Autoconsumo inferior a 10 mA
Gestión de carga
- Transición a flotación 2 horas después de alcanzar la absorción
- Nuevo ciclo de carga al bajar la batería de 13 V
- Perfiles configurables según el tipo de batería
Aplicaciones Detalladas y Casos de Uso
Instalaciones aisladas con supervisión local
- Sistemas de 12 V o 24 V con seguimiento del estado en pantalla LCD
- Pequeñas instalaciones de autoconsumo aislado y de respaldo
- Carga de dispositivos mediante las salidas USB integradas
Iluminación y consumos temporizados
- Alumbrado exterior con encendido programado tras el anochecer
- Gestión de cargas mediante salida con desconexión por baja tensión
- Protección de la batería frente a descargas excesivas
Movilidad y ocio
- Autocaravanas, caravanas y embarcaciones de recreo
- Compatibilidad con baterías AGM, GEL, plomo abierto y LiFePO4 con BMS interno
- Mantenimiento de carga de baterías de servicio
Certificaciones y Cumplimiento Normativo Completo
Estándares de Seguridad
- EN 60335-1 - Seguridad de aparatos electrodomésticos y análogos
- IEC 62109-1 - Seguridad de convertidores de potencia para sistemas fotovoltaicos
Compatibilidad Electromagnética
- EN 61000-6-1 / EN 61000-6-3 - Inmunidad y emisión en entornos residenciales
- ISO 7637-2 - Perturbaciones eléctricas en vehículos
Componentes Compatibles de la Serie BlueSolar
Este regulador pertenece a la gama BlueSolar de Victron Energy. A continuación se enumeran componentes complementarios disponibles bajo referencia separada para configurar la instalación según las necesidades del proyecto.
Paneles Solares
- SPM041501200 — panel monocristalino 150 W-12 V
- SPP041301200 — panel policristalino 130 W-12 V
Reguladores de la Gama
- SCC010030050 — BlueSolar PWM-LCD&USB 12/24V-30A
- SCC010015050R — BlueSolar MPPT 75/15 Retail
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado, puesta en marcha y resolución de incidencias técnicas.
Regulador BlueSolar PWM-LCD&USB 12/24V-20A
Referencia: SCC010020050 | Controlador de carga PWM
La solución definitiva para la regulación de carga fiable en instalaciones aisladas de pequeña potencia que demandan supervisión local y máxima protección de la batería.
