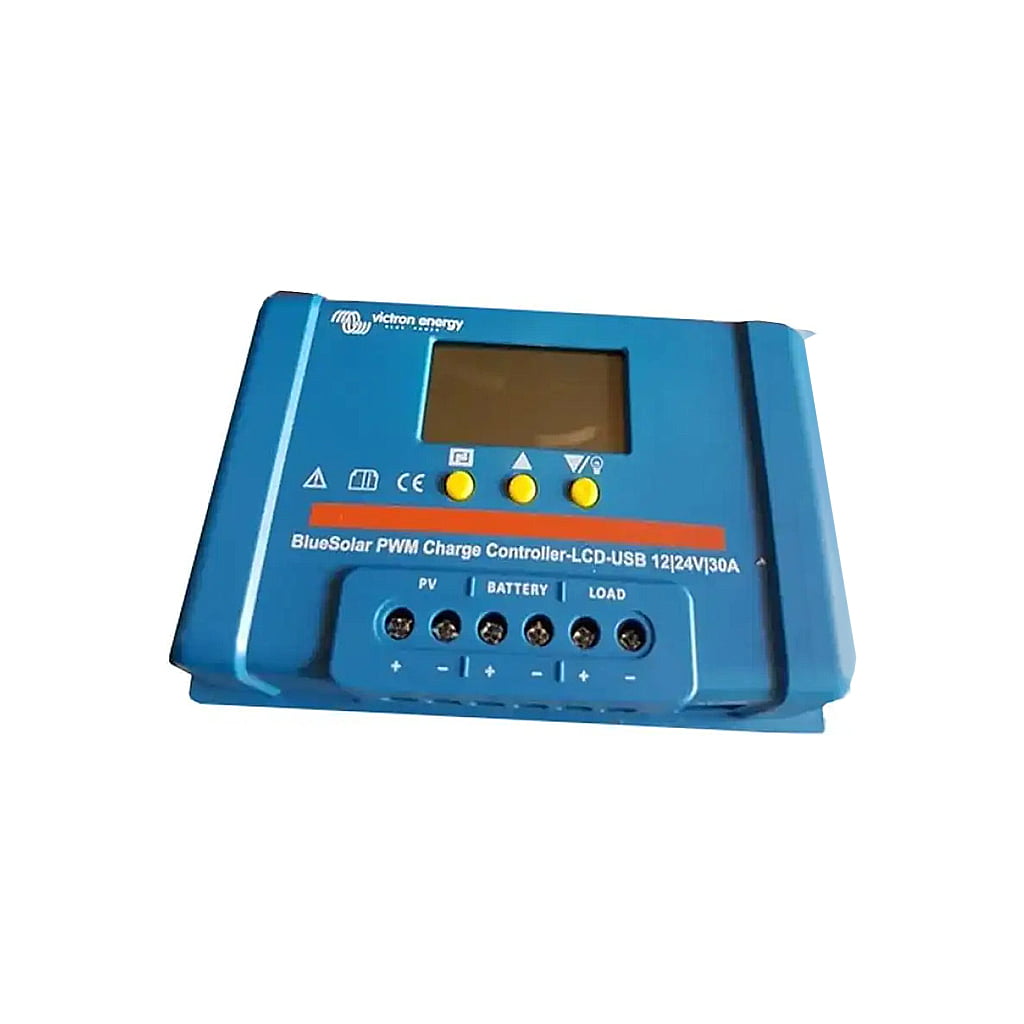

BlueSolar PWM-LCD&USB 12/24V-30A - VICTRON ENERGY
[SCC010030050] BlueSolar PWM-LCD&USB 12/24V-30A - VICTRON ENERGY
Regulador solar Victron Energy BlueSolar PWM-LCD&USB 12/24V-30A | Peso: 0,48 kg | Tensión: 12 V, 24 V | Corriente máxima: 24 A | Pantalla LCD
📕 Descarga de documentación
Nombre mostrado:
[SCC010030050] BlueSolar PWM-LCD&USB 12/24V-30A - VICTRON ENERGY
Código HS:
85044060
Especificaciones Técnicas Detalladas
- Tensión de batería: 12 / 24 V con detección automática del sistema
- Corriente de carga nominal: 30 A
- Tensión solar máxima: 28 V (sistema 12 V) / 55 V (sistema 24 V)
- Autoconsumo: < 10 mA
- Salida de carga: control manual + desconexión por baja tensión + temporizador
- Salidas USB: dos salidas de 5 V, 2 A combinados
- Puesta a tierra: positivo común
- Algoritmo de carga: programable, preconfigurado para AGM, GEL, plomo abierto y LiFePO4 (con BMS interno)
- Tensión de absorción (ajuste de fábrica): 14,4 V / 28,8 V
- Tensión de flotación (ajuste de fábrica): 13,7 V / 27,4 V
- Desconexión por baja tensión (ajuste de fábrica): 11,2 V / 22,4 V
- Reconexión por baja tensión (ajuste de fábrica): 12,6 V / 25,2 V
- Temporización día/noche: tiempo de encendido programable tras el anochecer
- Pantalla: LCD para monitorización de estado y configuración
- Grado de protección: IP20
- Sección de terminales: 6 mm² / AWG10
- Dimensiones (al x an x prof): 101 x 184 x 47 mm
- Peso: 0,3 kg
- Rango de temperatura de funcionamiento: -35 a +60 °C (a plena carga)
- Humedad (sin condensación): máx. 95 %
- Protección: inversión de polaridad de batería (fusible), cortocircuito de salida y sobretemperatura
- Protección por sobrecarga: desconexión a los 60 s con carga del 130 %
- Protección por sobrecarga: desconexión a los 5 s con carga del 160 %
- Cortocircuito: desconexión inmediata
- Desconexión automática de carga: sí
Datos de Rendimiento y Gestión de Carga
Límites Operacionales
- Corriente de carga nominal de 30 A
- Tensión solar máxima de 28 V (12 V) o 55 V (24 V)
- Funcionamiento a plena carga de -35 a +60 °C
Gestión Inteligente de Batería
- Tensiones de absorción, flotación y desconexión ajustables
- Salida de carga con temporizador día/noche
- Dos salidas USB de 5 V para alimentar dispositivos
Aplicaciones Detalladas y Casos de Uso
Instalaciones Solares Aisladas
- Sistemas fotovoltaicos autónomos en viviendas y segundas residencias
- Casetas de campo, refugios y cabañas sin conexión a red
- Instalaciones de pequeña y media potencia con baterías de 12 o 24 V
Movilidad y Ocio
- Autocaravanas, caravanas y furgonetas camperizadas
- Embarcaciones y aplicaciones náuticas
- Alimentación de iluminación y pequeños consumos con gestión de baja tensión
Alumbrado y Telemetría Remota
- Alumbrado solar con encendido temporizado tras el anochecer
- Estaciones remotas de señalización y telemetría
- Alimentación de equipos con salidas USB de 5 V integradas
Certificaciones y Cumplimiento Normativo Completo
Estándares de Seguridad
- EN 60335-1 - Seguridad de aparatos electrodomésticos y análogos
- IEC 62109-1 - Seguridad de convertidores de potencia para sistemas fotovoltaicos
Compatibilidad Electromagnética
- EN 61000-6-1 - Inmunidad para entornos residenciales y comerciales
- EN 61000-6-3 - Emisión para entornos residenciales y comerciales
- ISO 7637-2 - Perturbaciones eléctricas por conducción en vehículos
Componentes Compatibles de la Serie BlueSolar
Este regulador pertenece a la serie BlueSolar de Victron Energy. A continuación se enumeran los componentes complementarios disponibles bajo referencia separada para configurar la solución completa según las necesidades de la instalación.
Reguladores MPPT
- SCC020030200 — BlueSolar MPPT 100/30
- SCC010015050R — BlueSolar MPPT 75/15 Retail
Paneles Solares
- SPM041501200 — Panel Solar 150W-12V Monocristalino
- SPP041301200 — Panel Solar 130W-12V Policristalino
Accesorios y Comunicaciones
- SCC940100100 — Sensor de temperatura para BlueSolar PWM-Pro
- SCC940100200 — Cable de interfaz BlueSolar PWM-Pro a USB
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado, puesta en marcha y resolución de incidencias técnicas.
BlueSolar PWM-LCD&USB 12/24V-30A
Referencia: SCC010030050 | Regulador de carga solar PWM
La solución definitiva para la regulación de carga en instalaciones solares aisladas que demandan máxima fiabilidad y eficiencia energética.
