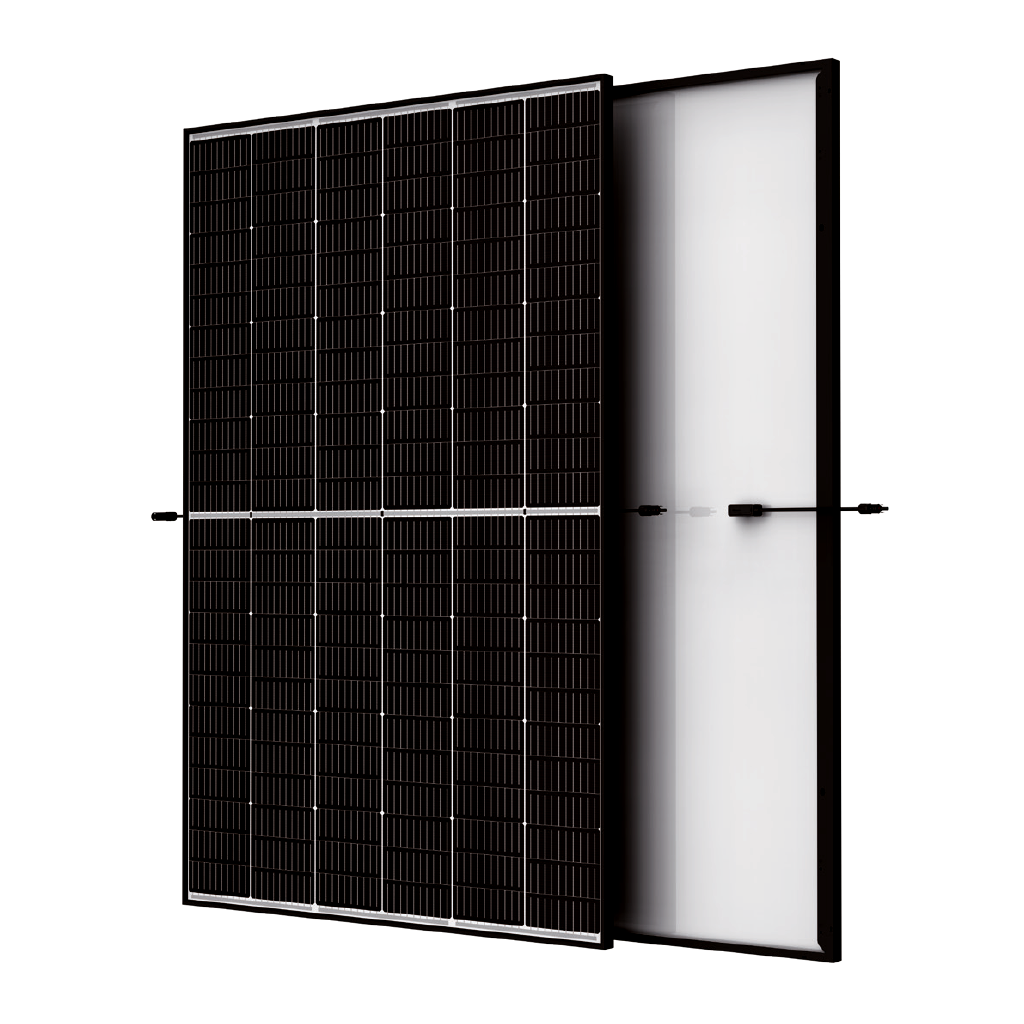

Trina Solar Vertex S TSM-DE09R.08 420W
[SOL0421] Trina Solar Vertex S TSM-DE09R.08 420W
Las compras inferiores a un pallet tienen un sobrecargo de manipulación de +50€ + IVA.
• Módulo solar monofacial 420W, marco negro y 21% eficiencia
• Single Glass
• PERC p-type
• Conectores MC4-EVO2
• Cable 1100mm
• 1762x1134x30mm 21,8kg
• 36uds por pallet
• 15 años de garantía del producto
📕 Descarga de documentación
Nombre mostrado:
[SOL0421] Trina Solar Vertex S TSM-DE09R.08 420W
Código HS:
85414300
Especificaciones Técnicas Detalladas
- Potencia máxima (PMAX): 420 Wp
- Tolerancia de potencia: 0 / +5 W
- Tensión en el punto de máxima potencia (VMPP): 41,3 VDC
- Corriente en el punto de máxima potencia (IMPP): 10,17 A
- Tensión de circuito abierto (VOC): 49,7 VDC
- Corriente de cortocircuito (ISC): 10,69 A
- Eficiencia del módulo: 21,0 %
- Condiciones de medida: STC (1000 W/m², 25 °C, AM1.5)
- Tipo de célula: Monocristalina
- Número de células: 144 células
- Dimensiones: 1762 x 1134 x 30 mm
- Peso: 21,8 kg
- Vidrio: 3,2 mm, alta transmisión, tratamiento antirreflejo, templado térmicamente
- Encapsulante: EVA / POE
- Lámina posterior (backsheet): Blanca
- Marco: Aleación de aluminio anodizado de 30 mm
- Caja de conexiones: Grado de protección IP68
- Cable: 4,0 mm², longitud 1100 / 1100 mm (formato horizontal)
- Conector: TS4 / MC4 EVO2
- Temperatura nominal de operación (NOCT): 43 °C (±2 K)
- Coeficiente de temperatura de PMAX: -0,34 %/K
- Coeficiente de temperatura de VOC: -0,25 %/K
- Coeficiente de temperatura de ISC: 0,04 %/K
- Temperatura de operación: -40 °C a +85 °C
- Tensión máxima del sistema: 1500 VDC (IEC)
- Fusible máximo en serie: 20 A
Datos de Rendimiento y Curvas de Eficiencia
Resistencia mecánica
- Carga positiva (nieve) hasta 6000 Pa
- Carga negativa (viento) hasta 4000 Pa
Rendimiento NOCT (420 W)
- Potencia máxima: 317 Wp
- VMPP: 38,8 VDC · IMPP: 8,17 A
- Condiciones: 800 W/m², 20 °C, viento 1 m/s
Garantía y degradación
- 15 años de garantía de producto
- 25 años de garantía de rendimiento lineal
- Degradación: 2 % el primer año, 0,55 % anual
Aplicaciones Detalladas y Casos de Uso
Tejados residenciales
- Instalaciones de autoconsumo en viviendas unifamiliares y comunidades
- Formato compacto y bajo peso para una manipulación ágil en cubierta
- Compatible con estructuras e inversores convencionales del mercado
Sector comercial e industrial (C&I)
- Cubiertas de naves, almacenes y edificios terciarios
- Mayor densidad de potencia por módulo para optimizar la superficie disponible
- Reducción del coste de instalación gracias a mayor potencia y eficiencia por unidad
Entornos exigentes
- Zonas con elevada carga de nieve gracias a su resistencia hasta 6000 Pa
- Buen comportamiento en condiciones de baja irradiancia (amanecer y días nublados)
- Rango de operación de -40 °C a +85 °C
Certificaciones y Cumplimiento Normativo Completo
Certificados de producto y sistema
- IEC 61215 - Cualificación del diseño y homologación de módulos fotovoltaicos
- IEC 61730 - Seguridad eléctrica del módulo fotovoltaico
- IEC 61701 - Resistencia a la corrosión por niebla salina
- IEC 62716 - Resistencia a la corrosión por amoniaco
Sistemas de gestión del fabricante
- ISO 9001 - Gestión de la calidad
- ISO 14001 - Gestión ambiental
- ISO 14064 - Verificación de emisiones de gases de efecto invernadero
- ISO 45001 - Seguridad y salud en el trabajo
Componentes Compatibles de la Serie Vertex S
Este módulo pertenece a la serie Vertex S de Trina Solar. A continuación se enumeran otras referencias disponibles de la misma familia para configurar la instalación según las necesidades del proyecto.
Otras potencias del módulo
- SOL0486 — Vertex S TSM-DE09R.08 430 W
Presentación por palet
- SOL0486-36 — Vertex S 430 W (palet de 36 unidades)
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado, puesta en marcha y resolución de incidencias técnicas.
Trina Solar Vertex S TSM-DE09R.08 420 W
Referencia: SOL0421 | Panel Solar Monocristalino
La solución definitiva para maximizar la generación fotovoltaica en aplicaciones que demandan máxima fiabilidad y eficiencia energética.
