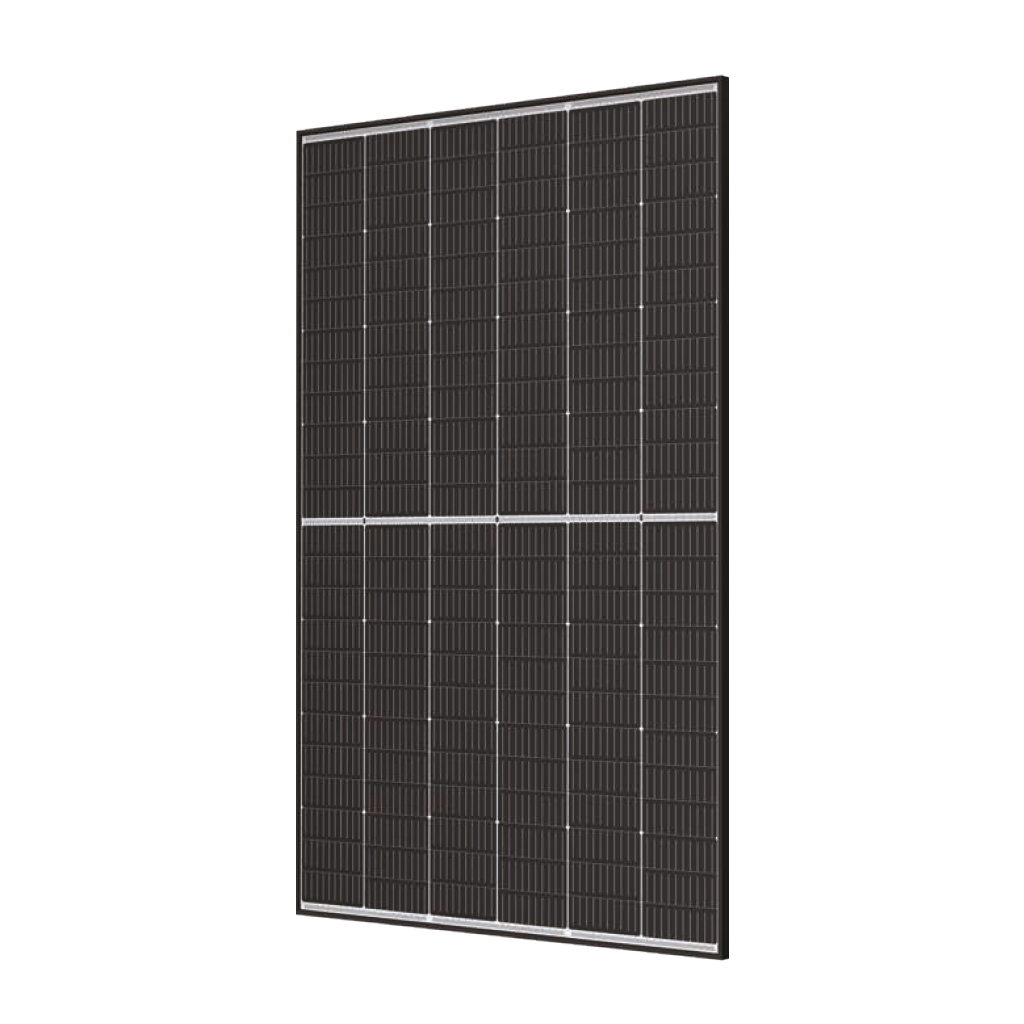

Trina Solar Vertex S TSM-DE09R.08 430W
[SOL0486] Trina Solar Vertex S TSM-DE09R.08 430W
• Módulo solar monofacial 430W, marco negro y 21,5% eficiencia. Monocristalino, half cell 144 células.
• Conectores TS4 / MC4 EVO2. Cable 1100mm
• 1762x1134x30mm 21,8kg
• 36uds por pallet
• 15 años de garantía del producto
Techno Sun no se hace responsable de las roturas en envíos con cantidades inferiores a un pallet. Deberá revisar los paneles en la entrega y dispone de 24h para realizar la reclamación al transportista. En el albarán del transportista deberá quedar reflejada la rotura.
📕 Descarga de documentación
Nombre mostrado:
[SOL0486] Trina Solar Vertex S TSM-DE09R.08 430W
Código HS:
85414300
Especificaciones Técnicas Detalladas
- Potencia máxima (PMAX): 430 Wp
- Tolerancia de potencia nominal: 0/+5 W
- Tensión en máxima potencia (VMPP): 42,3 V
- Corriente en máxima potencia (IMPP): 10,17 A
- Tensión de circuito abierto (VOC): 50,3 V
- Corriente de cortocircuito (ISC): 10,64 A
- Eficiencia del módulo: 21,5 %
- Condiciones STC: 1.000 W/m², célula a 25 °C, AM 1,5
- Potencia máxima (PMAX): 325 Wp
- Tensión en máxima potencia (VMPP): 39,7 V
- Corriente en máxima potencia (IMPP): 8,17 A
- Tensión de circuito abierto (VOC): 47,4 V
- Corriente de cortocircuito (ISC): 8,60 A
- NOCT: 43 °C (±2 K)
- Coeficiente de temperatura de PMAX: -0,34 %/K
- Coeficiente de temperatura de VOC: -0,25 %/K
- Coeficiente de temperatura de ISC: 0,04 %/K
- Condiciones NOCT: 800 W/m², 20 °C, viento 1 m/s
- Tipo de célula: Monocristalina, 144 células
- Dimensiones del módulo: 1.762 × 1.134 × 30 mm
- Peso: 21,8 kg
- Vidrio frontal: 3,2 mm, alta transmisión, termoendurecido con recubrimiento antirreflejante
- Material encapsulante: EVA/POE
- Lámina posterior: Blanco (backsheet)
- Marco: Aleación de aluminio anodizado de 30 mm
- Caja de conexiones (J-Box): IP68
- Cable fotovoltaico: 4,0 mm², 1.100/1.100 mm en instalación horizontal
- Conector: TS4 / MC4 EVO2
- Módulos por caja (palet): 36 unidades
- Módulos por contenedor 40': 936 unidades
- Garantía de producto: 15 años
- Garantía de potencia: 25 años
- Degradación primer año: 2 %
- Degradación anual (años 2 a 25): 0,55 %
Datos de Rendimiento y Curvas de Eficiencia
Límites Operacionales
- Temperatura de operación: -40 a +85 °C
- Tensión máxima del sistema: 1.500 VDC (IEC)
- Capacidad máxima del fusible: 20 A
Resistencia Mecánica
- Carga de nieve probada: hasta 6.000 Pa
- Carga de viento probada: hasta 4.000 Pa
- Marco de aluminio anodizado de 30 mm con orificios de drenaje
Comportamiento Energético
- Excelente rendimiento a baja irradiación gracias a la optimización de células y materiales
- Tecnología multi-busbar para menor resistencia en serie y mejor captura de corriente
- Garantía de potencia del 84,8 % a los 25 años
Aplicaciones Detalladas y Casos de Uso
Autoconsumo residencial sobre cubierta
- Tamaño compacto y peso reducido idóneos para cubiertas de viviendas unifamiliares
- Gran compatibilidad con inversores, optimizadores y estructuras de montaje convencionales
- Marco negro de acabado estético para integración en cubierta residencial
Instalaciones comerciales y agrícolas
- Cargas de nieve hasta 6.000 Pa y de viento hasta 4.000 Pa para emplazamientos exigentes
- Tensión máxima de sistema de 1.500 VDC para cadenas largas en plantas comerciales
- Soluciones de instalación flexibles para distintas configuraciones de montaje
Proyectos con logística optimizada
- Configuración de embalaje de 36 módulos por palet y 936 por contenedor de 40 pies
- Bajo peso por unidad que reduce los costes de transporte y manipulación
- Caja de conexiones IP68 para máxima fiabilidad a la intemperie
Certificaciones y Cumplimiento Normativo Completo
Certificados de Producto
- IEC 61215 - Cualificación de diseño y homologación de módulos fotovoltaicos
- IEC 61730 - Requisitos de seguridad eléctrica de módulos fotovoltaicos
- IEC 61701 - Resistencia a la corrosión por niebla salina
- IEC 62716 - Resistencia a la corrosión por amoníaco
Sistemas de Gestión del Fabricante
- ISO 9001 - Sistema de gestión de la calidad
- ISO 14001 - Sistema de gestión ambiental
- ISO 45001 - Sistema de gestión de la seguridad y salud en el trabajo
- CE / TÜV - Conformidad europea y ensayos de seguridad
Componentes Compatibles de la Serie Vertex S
Este módulo pertenece a la serie Vertex S de Trina Solar. A continuación se enumeran otras configuraciones disponibles bajo referencia separada para adaptar la solución a las necesidades de cada instalación.
Panel Solar
- SOL0421 — Vertex S TSM-DE09R.08 420W
Formato Palet Completo
- SOL0486-36 — Vertex S 430W, palet de 36 unidades
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado, puesta en marcha y resolución de incidencias técnicas.
Trina Solar Vertex S TSM-DE09R.08 430W
Referencia: SOL0486 | Módulo fotovoltaico monocristalino
La solución definitiva para la generación fotovoltaica en cubierta residencial y comercial que demanda máxima fiabilidad y eficiencia energética.
