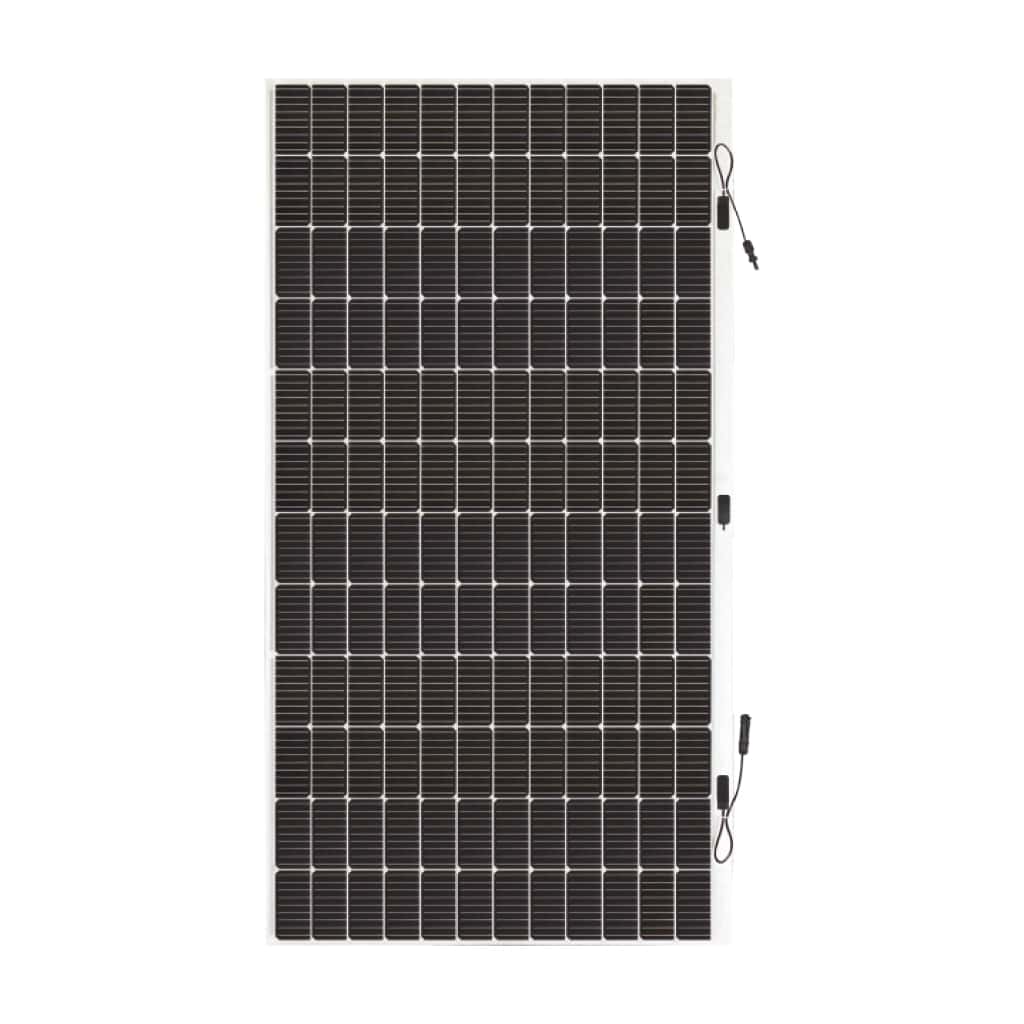

Sunman Panel Flexible SMF520J-12X12UW 520W
[SOL0617] Sunman Panel Flexible SMF520J-12X12UW 520W
Módulo solar monocristalino flexible, con una reducción del peso hasta un 70% con referencia a un panel convencional, precisa soporte al no incluir agujeros para su fijación.
Sin ojal circular, se aplica mediante adhesivo o soporte específico.
Caja de conexiones: frontal (fondo: 16mm)
Dimensiones (sin contar caja de conexiones): 2246x1197x2mm
50 paneles por pallet
12 años de garantía y 25 de producción.
📕 Descarga de documentación
Nombre mostrado:
[SOL0617] Sunman Panel Flexible SMF520J-12X12UW 520W
Código HS:
85414300
Especificaciones Técnicas Detalladas
- Potencia máxima (PMAX): 520 Wp
- Tolerancia de potencia: 0/+5 W
- Tensión en máxima potencia (VMPP): 42,3 V
- Corriente en máxima potencia (IMPP): 12,31 A
- Tensión de circuito abierto (VOC): 49,5 V
- Corriente de cortocircuito (ISC): 13,56 A
- Eficiencia del módulo: 19,3 %
- Clase de aplicación: Clase A
- Condiciones STC: 1.000 W/m², célula a 25 °C, AM 1,5
- Potencia máxima (PMAX): 429,2 W
- Tensión en máxima potencia (VMPP): 41,8 V
- Corriente en máxima potencia (IMPP): 10,26 A
- Tensión de circuito abierto (VOC): 49,8 V
- Corriente de cortocircuito (ISC): 10,82 A
- NMOT: 41 ±2 °C
- Coeficiente de temperatura de PMAX: -0,34 %/°C
- Coeficiente de temperatura de VOC: -0,26 %/°C
- Coeficiente de temperatura de ISC: 0,033 %/°C
- Condiciones NMOT: 800 W/m², 20 °C, viento 1 m/s
- Tipo de célula: Monocristalina de silicio (182 mm, media célula)
- Número de células: 144 (12 × 12)
- Dimensiones del módulo: 2.246 × 1.197 × 2 mm
- Peso: 7,7 kg
- Construcción: Sin vidrio (glass-free), flexible
- Lámina posterior: Blanco (backsheet)
- Marco: Sin marco (frameless)
- Caja de conexiones (J-Box): IP68
- Cables de salida: 4,0 mm², (+) 450 mm / (-) 450 mm
- Conector: Compatible MC4
- Módulos por palet: 66 unidades
- Unidades por contenedor 20' GP: 264
- Unidades por contenedor 40' HC: 528
- Garantía de producto: 12 años
- Garantía de potencia lineal: 25 años
Datos de Rendimiento y Curvas de Eficiencia
Límites Operacionales
- Temperatura de operación: -40 a +85 °C
- Tensión máxima del sistema: 1.500 VDC (IEC)
- Capacidad máxima del fusible en serie: 25 A
Ventajas Constructivas
- Módulo sin vidrio un 70 % más ligero que un panel convencional
- Instalación por adhesión Quick-Bonding sobre la superficie, sin perforaciones
- Integración con la superficie que preserva la estanqueidad de la cubierta
Durabilidad
- Supera los mismos ensayos de durabilidad que los módulos de vidrio (IEC 61215:2016 e IEC 61730:2016)
- Ensayos de PID y niebla salina de nivel 8 superados
- Garantía de potencia del 84,8 % a los 25 años
Aplicaciones Detalladas y Casos de Uso
Cubiertas con capacidad de carga limitada
- Peso de solo 7,7 kg que permite el montaje sobre cubiertas ligeras y naves industriales con estructura de baja carga
- Instalación por adhesión que evita perforar la cubierta y mantiene su estanqueidad
- Solución idónea cuando una estructura convencional de paneles de vidrio resultaría inviable
Superficies curvas y movilidad
- Módulo flexible adaptable a superficies con cierta curvatura
- Apto para aplicaciones náuticas, vehículos y caravanas donde el peso es crítico
- Construcción sin marco y sin vidrio que reduce el riesgo de rotura por vibración
Instalación rápida y económica
- El sistema Quick-Bonding reduce el tiempo de trabajo en cubierta y los costes de instalación
- Caja de conexiones IP68 y conectores compatibles MC4 para una integración sencilla
- Configuración logística de 66 módulos por palet para proyectos de gran volumen
Certificaciones y Cumplimiento Normativo Completo
Certificados de Producto
- IEC 61215:2016 - Cualificación de diseño y homologación de módulos fotovoltaicos
- IEC 61730:2016 - Requisitos de seguridad eléctrica de módulos fotovoltaicos
- UL 61730 - Norma de seguridad para módulos fotovoltaicos (EE. UU.)
- Ensayo PID - Resistencia a la degradación inducida por potencial
Resistencia Ambiental
- Niebla salina nivel 8 - Resistencia a la corrosión en ambientes marinos
- Marcado CE - Conformidad con la normativa europea
- Caja de conexiones IP68 - Protección total frente a polvo y agua
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado, puesta en marcha y resolución de incidencias técnicas.
Sunman eArc SMF520J-12X12UW 520W
Referencia: SOL0617 | Módulo fotovoltaico flexible
La solución definitiva para la generación fotovoltaica en cubiertas ligeras y superficies que demandan el mínimo peso y la máxima fiabilidad.
