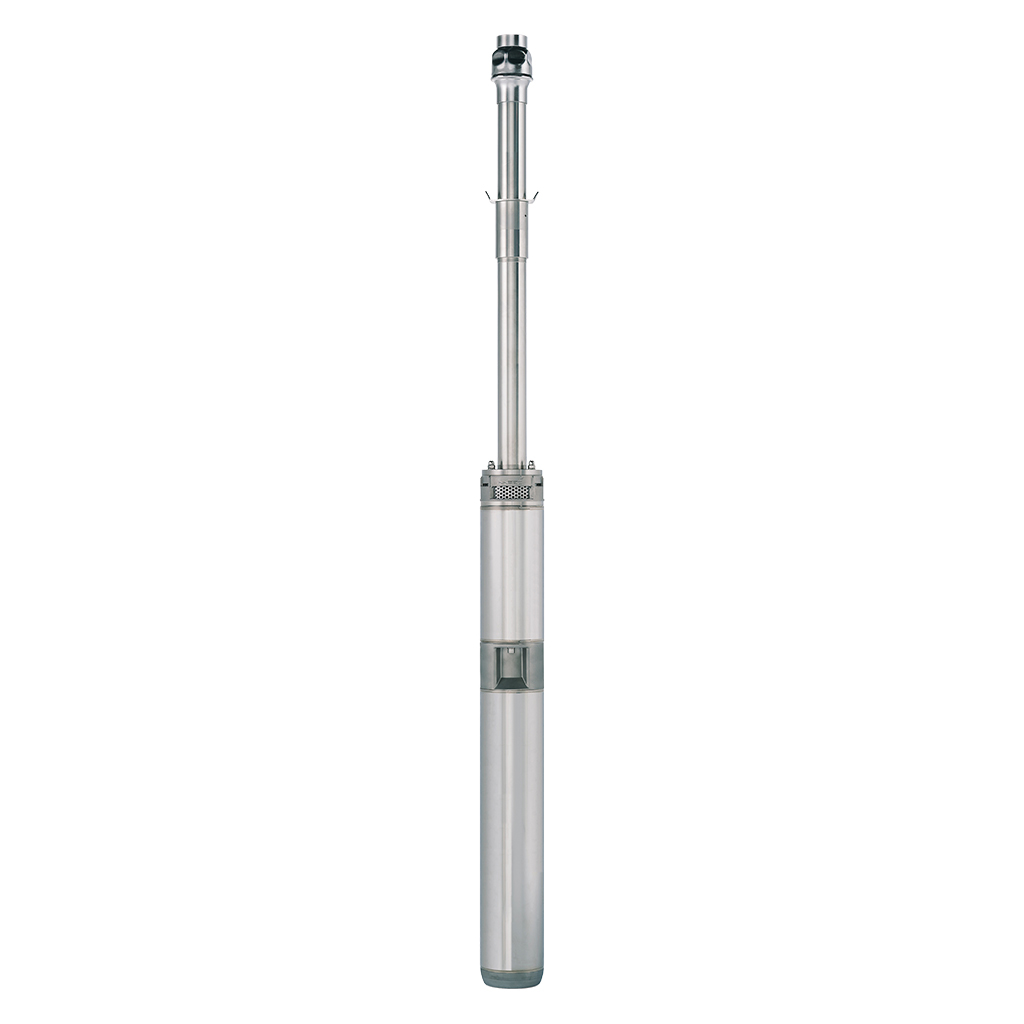

NASTEC 4HS 02/02H R MP Bomba solar sumergible | 2kW | 120m | 2,7m³/h
[WAT0385] NASTEC 4HS 02/02H R MP Bomba solar sumergible | 2kW | 120m | 2,7m³/h
Bomba NASTEC 4HS 02/02H R MP Bomba solar sumergible 2kW 120m 2,7m³/h
Especificaciones: 2kW | 120 m | 20,5 kg
Referencia: WAT0385
📕 Descarga de documentación
Nombre mostrado:
[WAT0385] NASTEC 4HS 02/02H R MP Bomba solar sumergible | 2kW | 120m | 2,7m³/h
Código HS:
84137029
Especificaciones Técnicas Detalladas
- Alimentación en continua: 90 - 400 VDC
- Alimentación en alterna: 90 - 265 VAC
- Corriente máxima absorbida: 16 A (a 125 VDC / 125 VAC)
- Factor de potencia: 1
- Potencia máxima absorbida (P1): 2000 W
- Conexión de descarga: 1 1/4"
- Variador de frecuencia: MINT integrado con seguimiento MPPT
- Tipo de bomba: Sumergible de 4", rotor helicoidal
- Longitud de la bomba: 1400 mm
- Diámetro máximo: 99 mm (cubrecable incluido)
- Peso de la bomba: 20,5 kg
- Dimensiones de embalaje: 120 x 20 x 29 cm
- Peso total con embalaje: 21,5 kg
- Rotor helicoidal: Acero inoxidable AISI 316 con recubrimiento de cromo duro
- Estátor helicoidal: EPDM + AISI 304
- Motor: Imanes permanentes de neodimio, refrigerado por agua, cojinete de empuje tipo Kingsbury
- Cable de alimentación: Extraíble, homologado ACS - KTM - WRAS para agua potable
- Protecciones integradas: Sobrevoltaje, sobrecorriente, temperatura excesiva y funcionamiento en seco
Datos de Rendimiento y Curvas de Eficiencia
Límites Operacionales
- Altura manométrica de hasta 120 m según el punto de trabajo y la potencia disponible.
- Caudal de hasta aproximadamente 2,7 m³/h en función de la altura de elevación y la radiación solar.
- Curvas de rendimiento documentadas por el fabricante en el rango de 20 m a 160 m para la configuración de rotor helicoidal.
Tecnología y Eficiencia
- Variador de frecuencia MINT integrado que convierte la energía continua en alterna y ajusta la velocidad a la potencia disponible (MPPT).
- El rotor helicoidal aporta presión elevada incluso a bajas revoluciones, asegurando agua en superficie con poca radiación solar y mayor eficiencia hidráulica que una bomba centrífuga.
- Electrónica refrigerada por el agua bombeada, con temperatura de trabajo baja y estable para una vida útil prolongada.
- Para el dimensionado del sistema se recomienda el software Nastec Solar Calculator (solar.nastec.eu).
Aplicaciones Detalladas y Casos de Uso
Pozos Profundos y Sondeos
- Extracción de agua desde pozos y sondeos de gran profundidad gracias a la elevada presión del rotor helicoidal.
- Cuerpo de bomba sumergible de 4 pulgadas compatible con la mayoría de entubados estándar.
Bombeo con Energías Renovables
- Alimentación directa desde paneles fotovoltaicos, baterías o aerogeneradores sin equipos externos.
- Compatibilidad con grupo electrógeno o red eléctrica como fuente auxiliar mediante conmutador AC/DC.
Riego y Abastecimiento Remoto
- Riego agrícola, llenado de depósitos elevados y abastecimiento de viviendas y explotaciones ganaderas en zonas aisladas.
- Configurable como sistema "plug & pump" o con módulo de control CM MP para monitorización de parámetros eléctricos y alarmas.
Certificaciones y Cumplimiento Normativo Completo
Aptitud del Cable para Agua Potable
- ACS - KTM - WRAS - Cable de alimentación homologado para contacto con agua de consumo.
Construcción
- Acero inoxidable - Componentes hidráulicos y motor en AISI 304 / AISI 316.
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado, puesta en marcha y resolución de incidencias técnicas.
Bomba Solar Sumergible NASTEC 4HS 02/02H R MP
Referencia: WAT0385 | Bomba sumergible de 4" de rotor helicoidal
La solución definitiva para el bombeo solar a gran altura manométrica con variador integrado en aplicaciones que demandan máxima fiabilidad y eficiencia energética.
