Introducción a los productos Victron Energy GX

Los productos GX son la solución de monitorización de última generación de Victron. La familia consiste de difeentes productos GX y sus accesorios.

Los aparatos GX se encuentran en el corazón del sistema - ofrecen monitorización y operatividad como el centro de comunicación de tu instalación. Todos los demás componentes de sistema, como pueden ser los inversores/cargadores, cargadores solares y baterías, están conectados a él. La monitorización puede ser llevada a cabo localmente o a distancia, a través del portal gratuito Victron Remote Managemente (VRM). Los aparatos GX también proveen actualizaciones de firmware a distancia y permite a cambiar a distancia los ajustes de los inversores/cargadores.

La familia GX consiste en los siguientes modelos:

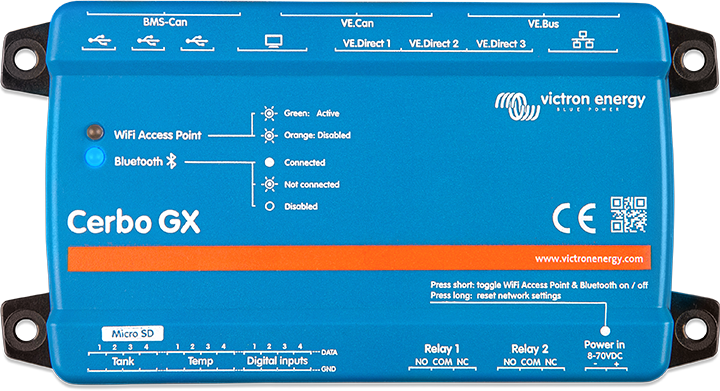

  • Cerbo GX - La más reciente novedad de los productos GX.
  • Color Control GX - El primer lanzamiento de los productos GX, el CCGX tiene pantalla y botones.
  • Venus GX - El Venus GX tiene más IO digital y analógico, sin LCD y es más rentable que el CCGX.
  • CANvu GX - El CANvu GX es el mejor para ambientes hostiles. Cuando su clasificación IP67 y su LCD táctil son de obligación.

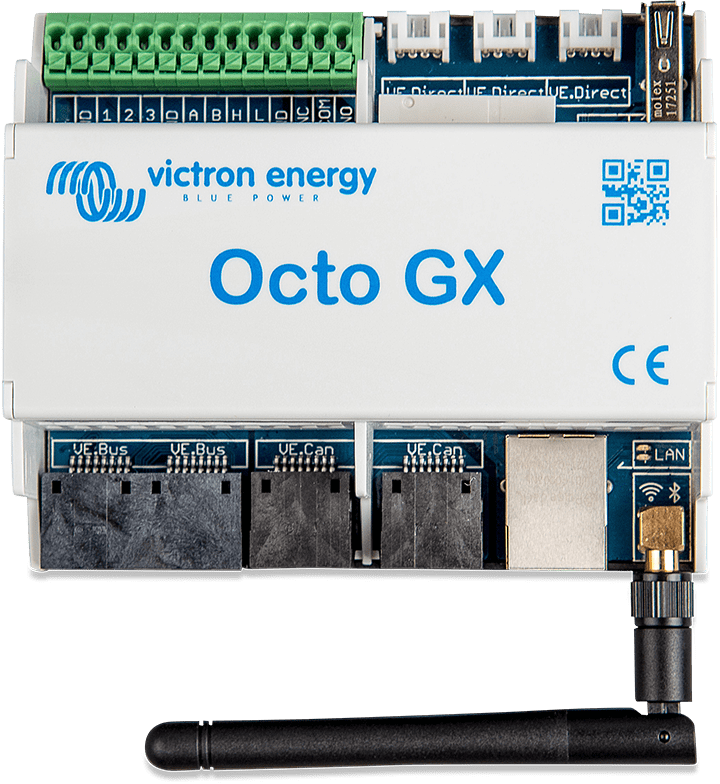

  • Octo GX - El Octo GX es particularmente adecuado para instalaciones de tamaño medio las cuales tienen muchos cargadores solares MPPT, debido a que tiene 10 puertos VE.Direct.

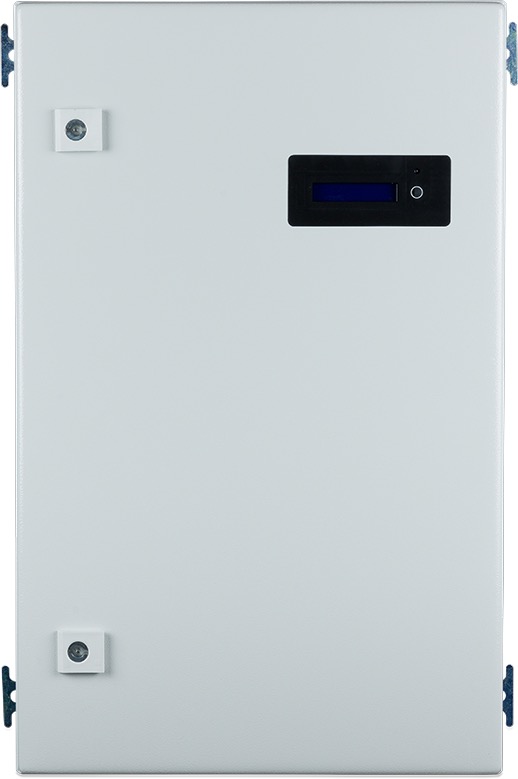

  • Maxi GX - Comparado con otros aparatos GX, el Maxi GX tiene la CPU más poderosa y el mayor número de puertos VE.Direct: 25. Este es el aparato GX para usar en grandes sistema con muchos cargadores solares MPPT Ve.Direct.

Finalmente, hay aparatos GX construidos en los Inversores/cargadores MultiPlus-II GX y EasySolar-II GX.

Accesorios disponibles

  • GX Touch 50 - Pantalla táctil para el Cerbo GX.
  • GX GSM - Un módem celular. Se conecta a los aparatos GX a través de USB, y permite llevar una simcard.
  • Energy Meters - Mide la Salida de Inversores PV donde los Inversores PV Inverters no pueden hacer una lectura directa. También se usa como cuadro medidor en un Energy Storage System (ESS).
  • VE.Can resistive tank sender adapter - Permite un estándar tanque nivelado resistador expedidor para ser conectado al aparato GX.

Tabla comparativa

Interfaz usuarioCerbo GXCCGXVenus GXOcto GXCANvu GXMaxi GXMultiPlus-II GX y EasySolar-II GX
Apariencia
PantallaGX Touch 50
pantalla táctic opcional (16)
Pantalla LCD y 7 botonesSin pantallaSin pantalla
4.3“ pantalla táctil2×16 pantalla de símbolo
Consola Remota
Timbre

nono
DocumentaciónCerbo GXCCGXVenus GXOcto GXCANvu GXMaxi GXMultiPlus-II GX and EasySolar-II GX
ManualCerbo GX manualCCGX manual  OGX manual Maxi GX manualMultiPlus-II GX manual
Página detalles productopáginapágina
página
página


página
Comunicación puertos VictronCerbo GXCCGXVenus GXOcto GXCANvu GX(12)Maxi GXMultiPlus-II GX and EasySolar-II GX
Puertos VE.Direct
(siempre aislados)
(1)(1)10 (1)(1)251
VE.Bus
(siempre aislados)
2 enchufes paralelos RJ451 enchufe RJ452 enchufes RJ45 paralelos
VE.Cansí - no aislado2 enchufes paralelos RJ45 – aisladosno (14)
ComunicaciónCerbo GXCCGXVenus GXOcto GXCANvu GXMaxi GXMultiPlus-II GX and EasySolar-II GX
USB3 puertos USB Host2 puertos USB Host1 puerto USB Host
Ethernet10/100 enchufe RJ45 - aislado excepto escudo1 puerto aislamiento?(12)10/100 enchufe RJ45
WiFibuilt-inopcional (2)built-in, pero ver (3)built-in, antena externa (11)opcional (2)nobuilt-in
Bluetooth Smartyes (17)no
Ranura Micro SDcardTarjetas SDHC hasta máximo de 32GB. (5)noyesno
Segundo puerto CAN-bus
(también características
BMS-Can (18))
nonosí - no aisladosí - no aislado
nonono
BMS-Can port (15)nosí (14)
Built-in RS485nononosí - no aislado
nono
IOCerbo GXCCGXVenus GXOcto GXCANvu GX(12)Maxi GXMultiPlus-II GX and EasySolar-II GX
Relée programable (7)2 x NO/NC (8)1 x NO1 x NO/NC (8)1x NO / NC2x NO / NC (8)n/a
Entrada tanque nivelado
resistador
(9)no(9)no
Entrada sensor temperatura(10)no(10)no
Entradas digitalres4no5314no
Compativilidad terceras compañíasCerbo GXCCGXVenus GXOcto GXCANvu GXMaxi GXMultiPlus-II GX and EasySolar-II GX
Baterías Canbus-BMSMuchas marcas de baterías.
Inversores Fronius PVVer detalles aquí.
Inversores SMA PVVer detalles aquí.
Inversores ABB PVVer detalles aquí.
Inversores SolarEdge PVVer detalles aquí.
App de soporte Marine MFDManual Generico MFDNavicoGarminRaymarine
ActuaciónCerbo GXCCGXVenus GXOcto GXCANvu GXMaxi GXMultiPlus-II GX and EasySolar-II GX
CPUdual coresingle corequad core
RAM1GB256MB512MB512MB256MB512MB512MB
Max. aparatos VE.Direct (1)tbd - 15 orso561042525
OtrosCerbo GXCCGXVenus GXOcto GXCANvu GXMaxi GXMultiPlus-II GX and EasySolar-II GX
Voltaje suministrado8 - 70 VDC8 - 32 VDC32 - 70 VDCalimentación interna, sin suministro exterior
MontajeMuro o raíl DIN (35mm)(19)Panel IntegraciónMuro de montajeRaíl DIN (35mm)PanelMuro de montaje IP65Built-in
Dimensiones exteriores
( Altura x Ancho x Profundo )
78 x 154 x 48
130 x 120 x 28 mm45 x 143 x 96 mm61 x 108 x 90 mm?600 x 380 x 210 mm
Temperatura operativa-20 a +50°C-20 a +70°C-20 a +50°C
Battery backupped clockno
Salida 5Vno1 A (13)no
EstándaresCerbo GXCCGXVenus GXOcto GXCANvu GXMaxi GXMultiPlus-II GX and EasySolar-II GX
SeguridadA determinarEN 60950???
EMCA determinar
EN 61000-6-3, EN 55014-1, EN 61000-6-2, EN 61000-6-1, EN 55014-2
AutomáticoA determinar
E4-10R-053535En proceso??no

Notes

  1. El listado máximo en la sección 'Actuación' en la tabla superior es el total de aparatos conectados VE.Direct como los controladores MPPT Solar Charge controllers. Total quiere decir todos los aparatos conectados directamente además los aparatos conectados a través de USB. El límite esta prácticamente obligado por la potencia de procesado de la CPU. Nota que también hay una limitación a otros tipos de aparatos de los cuales normalmente muchos están conectados: Inversores PV. Hasta tres de cuatro inversores de fase pueden tipicamente ser monitorizados en un CCGX. CPU de gran potencia pueden monitorizar más.
  2. Aunque el CCGX no tiene built-in WiFi esa funcionalidad puede ser facilmente añadida adjuntando un dongle USB-WiFi. Ver el manual CCGX Manual, sección 1.4.2 para más detalles.
  3. El built-in WiFi en el Venus GX tiene una señal muy floja, desafortunadamente. Tiene fuerza suficiente para conectarse a un movel, tableta o portátil para acceder a los ajustes y monitorizado. Pero para conectar el Venus GX a Internet usa también el puerto Ethernet built-in o añade un dongle USB-WiFi. Ver el manual CCGX Manual, sección 1.4.2 para más detalles. Hay que estar seguro que el Venus GX esta funcionando con v2.06 o posterior, entregas tempranas de unidades Venus GX funcionan con v2.05.
  4. El hardware del Venus GX y Octo GX incluye un chip Bluetooth Smart built-in el cual se ha demostrado no es satisfactorio. Bluetooth Smart para aparatos GX llegará pronto pero no se podrá usar en chips built-in.
  5. Tarjetas de memoria SD (SDXC) más grande no son soportadas. Tarjetas SD pueden ser usadas para dos propositos:
    1. Registro de datos, ver la sección en el manual CCGX para detalles.
    2. Actualizar firmware, ver la sección en el manual CCGX para detalles.
  6. El segundo puerto CANbus esta accesible vía los terminales GND, CAN-H y CAN-L. Ten en cuenta que el puesto no está aislado. Mira los Ajustes → Servicios para la configuración del puerto.
  7. El relé programable puede ser ajustado para actuar como un relé alarma, genser automático start / stop, y un botón de encendido y apagado. Está controlado vía el GUI y/o ModbusTCP.
  8. En el hardware Venus GX hay dos relés, actualmente sólo uno de ellos está disponible para su uso.
  9. Las entradas del tanque nivelado son resistadoras y pueden ser conectadas a un tanque nivelado expedidor. Victron no ofrece tanques expedidores. Los puertos del tanque nivelado pueden ser configurados para trabajar tanto con expedidores europeos (0 - 180 Ohm), como estadounidenses (240 - 30 Ohm).
  10. El Cerbo GX tiene cuatro terminales de temperatura, y el Venus GX tiene dos. Pueden ser usados para medir y monitorizar todo tipo de entradas de temperatura. Los expedidores de temperatura no están incluidos. El sensor requerido es ASS000001000 - Temperature Sensor QUA/PMP/Venus GX. (Ten en cuenta que este no es el mismo que el accesorio de temperatura BMV.)
  11. Octo GX viene con una pequeña antena WiFi. Puedes retirarla y remplazarla con otra antena WiFi que tenga conector RP-SMA.
  12. Requiere el CANvu GX IO Extender y un kit de cableado.
  13. La salida de 5V en el Venus GX puede ser usado para energía, por ejemplo, un hub USB. Ten en cuenta su salida no está limitada o protegida y comparte el suministro interno de energía en el Venus GX: sobre pasarlo provocará apagones del Venus GX. Se recomiendo instalar un fusible por precaución.
  14. Aunque el Maxi GX, MultiPlus-II GX y EasySolar-II GX tienen todos un set dual de enchufes paralelos RJ-45 VE.Can, estos puertos son en realidad un puerto BMS-CAN. Puede ser solo utilizado para conectar y manejar baterías como Freedomwon, BYD, Pylontech y otros a 500kbps. El hardware no cumple los requisitos para un puerto VE.Can; y no es posible usarlo como puerto para conectar productos Victron como la gama de productos SmartSolar VE.Can MPPT. Ten en cuenta que la versión actual del firmware del sistema operativo del Venus todavía permite elegir la función del VE.Can y otros baudrates. El resultado no será fiable, futuras versiones del firmware bloquearan la posibilidad a BMS-CAN solo y 500kbps.
  15. Un puerto BMS-Can es un puerto dedicado a ser usado para conectar baterías dirigidas, como BYD, Pylontech, Freedomwon y otros. No es posible conectar productos Victron VE.Can a ese puerto. Para conectar tales baterías dirigidas, usa nuestros cables especiales, y mira la documentación. Conecta el lado marcado 'VE.Can' en el puerto BMS-Can/VE.Can del aparato GX. Y conecta el otro lado a la batería. El baudrate de un puerto BMS-Can está fijada a 500kbps.
  16. El GX Touch 50 conecta al Cerbo GX usando un único cable; fijado permanentemente al GX Touch 50, el cual en el otro final se divide en un USB y un conector para la señal de vídeo. Ambos necesitan ser insertado en el Cerbo GX cogiendo uno de los tres puertos USB. La parte del USB del cable es usado para dar energía al GX Touch 50. El cable es de dos metros de largo y no puede ser alargado.
  17. Las características del Bluetooth del Cerbo GX permite configurar los ajustes del WiFi y Ethernet desde VictronConnect.
  18. El puerto secundario CAN, disponible en algunos aparatos GX como se puede comprobar en la tabla superior, puede ser configurado para ser usado como un puerto BMS-Can, así como con otros perfiles. Para más detalles, ver el manual.
  19. El montaje del raíl DIN requiere accesorio adicionales - DIN35 Adapter.
