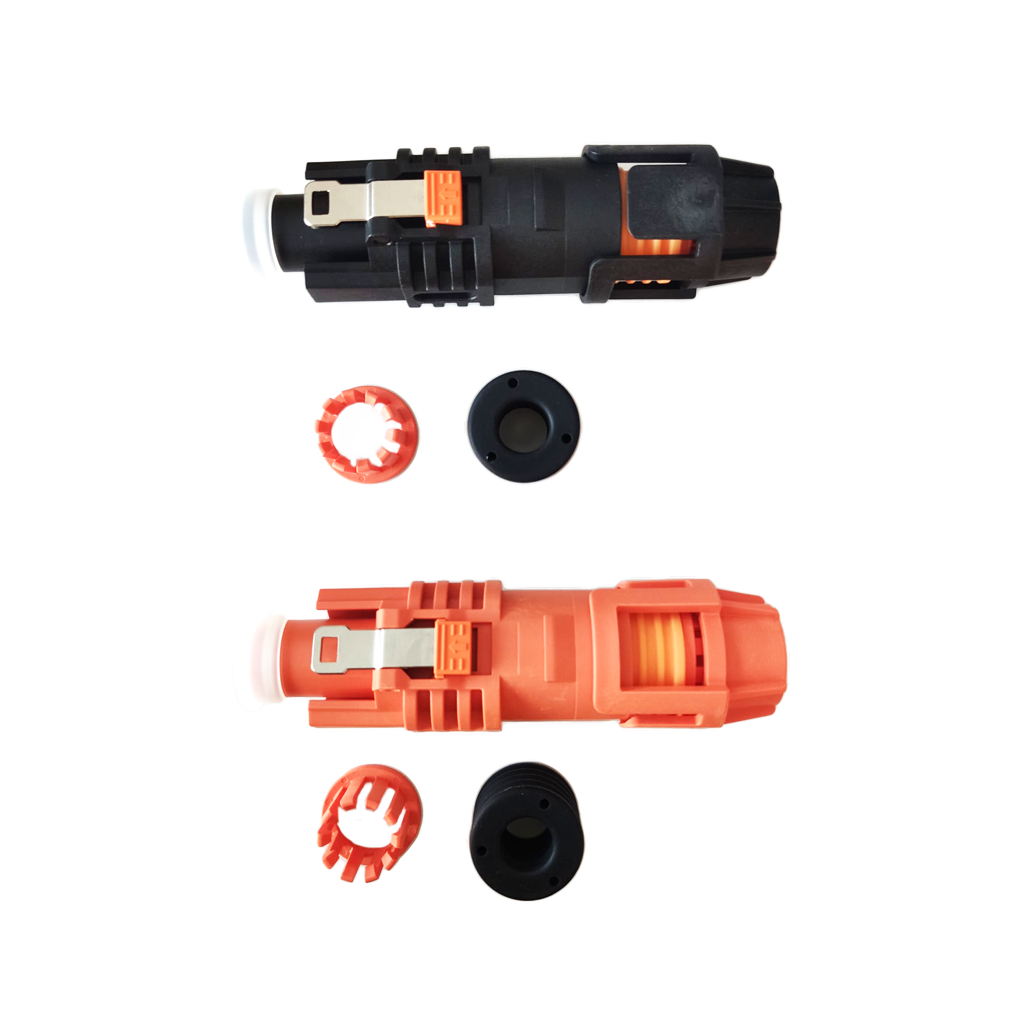

BYD Male connector for LVS 70mm2
[13208293-00] BYD Male connector for LVS 70mm2
Connectors for LVS system connection with inverter, 70mm2 cable.
📕 Descarga de documentación
Display Name:
[13208293-00] BYD Male connector for LVS 70mm2
HS Code:
85369095
Especificaciones Técnicas Detalladas
- Corriente nominal (sección 70 mm²): 250 A
- Impedancia de contacto: 0,35 mΩ máximo
- Resistencia de aislamiento: > 500 MΩ (DC 1000 V / 5 min)
- Tensión soportada: 2500 VAC durante 1 minuto
- Incremento de temperatura: ≤ 30 °C
- Tipo: Conector macho monopolar (plug)
- Sección de conductor: 70 mm²
- Diámetro exterior de aislamiento admitido: 14,0 mm (monocapa) / 17,0 mm (bicapa)
- Fuerza de inserción / extracción: Inferior a 70 N (sin enclavamiento)
- Resistencia del enclavamiento (lock pull): > 250 N
- Durabilidad: 500 ciclos de conexión/desconexión
- Grado de protección: IP67
- Terminal: Aleación de cobre con plateado
- Carcasa plástica: Nylon, clasificación de inflamabilidad UL94 V-0
- Junta tórica de sellado: Caucho, UL94 V-0
- Muelle de torsión: Acero inoxidable con pasivado superficial
- Enclavamiento: Aleación de zinc con niquelado
Datos de Rendimiento y Comportamiento Ambiental
Capacidad de Conducción
- Sobrecorriente verificada de 250 A para sección de 70 mm²
- Impedancia de contacto de tan solo 0,35 mΩ máximo
- Incremento de temperatura limitado a 30 °C según GB/T 11918.1-2014
Resistencia Ambiental
- Estanqueidad IP67 frente a polvo y agua
- Superación del ensayo de niebla salina (48 horas)
- Resistencia a choque térmico de alta y baja temperatura
Fiabilidad Mecánica
- Vida útil de 500 ciclos de conexión y desconexión
- Enclavamiento con resistencia superior a 250 N
- Codificación de polaridad por color y posición de la llave
Aplicaciones Detalladas y Casos de Uso
Conexión de Sistemas de Almacenamiento LVS
- Conexión de potencia entre la batería Battery-Box Premium LVS y el inversor
- Cableado de baja tensión con conductor de 70 mm²
- Instalaciones de autoconsumo residencial y comercial con almacenamiento BYD LVS
Entornos Exigentes
- Aplicaciones con exposición a humedad y polvo gracias a la estanqueidad IP67
- Instalaciones que requieren alta capacidad de corriente continua
- Sistemas con ciclos frecuentes de conexión y mantenimiento
Certificaciones y Cumplimiento Normativo Completo
Inflamabilidad de Materiales
- UL94 V-0 - Carcasa de nylon y junta de caucho con clasificación de autoextinción
Ensayos de Protección y Seguridad
- GB/T 4208 (IP67) - Grado de protección frente a polvo y agua
- GB/T 18384.3-2015 - Protección frente a contacto eléctrico (IPXXB / IPXXD)
- GB/T 11918.1-2014 - Ensayos de incremento de temperatura
Componentes Compatibles de la Serie LVS
Este conector pertenece a la serie LVS de BYD. A continuación se enumeran los componentes complementarios disponibles bajo referencia separada para configurar la solución de almacenamiento completa según las necesidades de la instalación.
Baterías de Litio Battery-Box Premium LVS
- LIT0525 — BYD Battery-Box Premium LVS 4.0
- LIT0543 — Battery-Box Premium LVS 19,2 kWh
Unidad de Distribución de Potencia (PDU)
- LIT0519 — BYD PDU Battery-Box Premium LVS
Conectores de Otras Secciones
- 13208294-00 — BYD conector macho LVS 50 mm²
Servicio Técnico Profesional Techno Sun
Soporte técnico especializado para instaladores profesionales con asesoramiento en dimensionado, puesta en marcha y resolución de incidencias técnicas.
BYD Conector Macho LVS 70 mm²
Referencia: 13208293-00 | Conector Estanco Monopolar
La solución definitiva para la conexión de potencia fiable y estanca en los sistemas de almacenamiento Battery-Box Premium LVS.
