GX Touch 50 Wall Mount

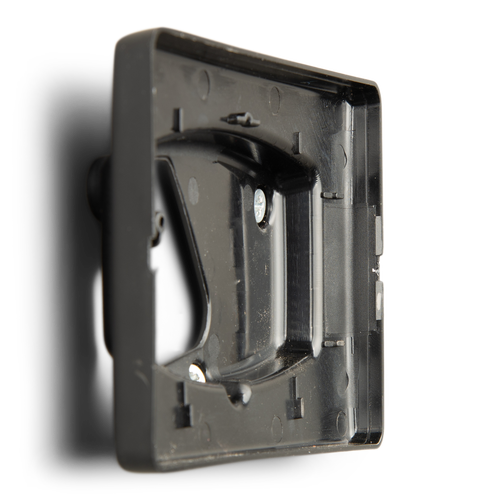

[BPP900465050] GX Touch 50 Wall Mount
Soporte de pared GX Touch 50 Victron Energy
Montaje en superficie para pantalla táctil GX Touch 50 | Dimensiones: 128,1x87,0 mm
Instalación en pared o panel
📕 Descarga de documentación
Display Name:
[BPP900465050] GX Touch 50 Wall Mount
Especificaciones Técnicas Detalladas
| Dimensiones según plano acotado del fabricante | |
|---|---|
| Altura total | 128,1 mm |
| Anchura total | 87,0 mm |
| Profundidad total con pantalla alojada | 40,0 mm |
| Profundidad del frontal | 24,4 mm |
| Cota interior de referencia en altura | 75,0 mm |
| Cota interior de referencia en anchura | 37,5 mm |
| Radio de las esquinas | R5,6 mm en las cuatro esquinas |
| Espesor de pared del alojamiento | 2,0 mm |
| Unidad de acotación del plano | Milímetros |
| Revisión del plano de referencia | Rev. 00 |
| Montaje | |
|---|---|
| Tipo de montaje | Superficie, sobre pared maciza |
| Puntos de fijación | 3 tornillos a la pared |
| Preparación de la pared | Solo se requieren los tres taladros de fijación del soporte |
| Paso de cable | Apertura integrada en el cuerpo del soporte |
| Alivio de tracción | Pin interno para plegar el cable de la pantalla |
| Retención de la pantalla | Por presión: inserción del lado derecho y encaje posterior del lado izquierdo |
| Compatibilidad | |
|---|---|
| Equipo compatible | Pantalla táctil GX Touch 50 de Victron Energy |
| Referencia de fabricante | BPP900465050 |
| Documentación disponible | Guía rápida de instalación y plano acotado de dimensiones |
| Formatos de plano publicados por el fabricante | PDF, 3D y STP |
| Datos de catálogo | |
|---|---|
| Marca | Victron Energy |
| Referencia Techno Sun | BPP900465050 |
| Código EAN | 8719076054078 |
| Familia de producto | Accesorios de monitorización local GX |
| Tipo de artículo | Accesorio mecánico de montaje |
Datos de Instalación y Uso
Secuencia de montaje según el fabricante
- Fijar el soporte a la pared mediante los tres tornillos previstos.
- Pasar el cable de la pantalla a través de la apertura del soporte.
- Insertar primero el lado derecho de la pantalla en el alojamiento del soporte.
- De forma opcional, plegar el cable alrededor del pin interno para obtener un alivio de tracción adicional.
- Presionar el lado izquierdo de la pantalla hasta que quede encajada en su posición.
Criterios de ubicación
- Elegir una pared maciza capaz de sostener el conjunto con los tres puntos de fijación.
- Situar la pantalla a una altura de lectura cómoda, teniendo en cuenta que la profundidad total del conjunto es de 40,0 mm sobre el plano de la pared.
- Prever el recorrido del cable hasta el dispositivo GX antes de fijar el soporte, ya que el paso de cable queda en el cuerpo del propio soporte.
- Reservar espacio libre alrededor del frontal de 128,1 x 87,0 mm para facilitar el manejo táctil de la pantalla.
Aplicaciones Detalladas y Casos de Uso
Instalaciones residenciales de autoconsumo
- Colocación de la pantalla de sistema en un punto visible de la vivienda, como el recibidor o la sala técnica, sin necesidad de un panel de encastre.
- Rehabilitación de instalaciones existentes donde la pantalla se había montado provisionalmente y se busca un acabado definitivo.
- Cuartos técnicos con paredes de obra donde el montaje en superficie es la única opción práctica.
Instalaciones comerciales y de servicios
- Pantalla de supervisión accesible al personal de mantenimiento en salas de calderas, cuartos de instalaciones o almacenes.
- Puntos de consulta rápida del estado del sistema en instalaciones de autoconsumo comercial.
- Emplazamientos donde la pantalla debe quedar separada del armario eléctrico principal.
Embarcaciones, autocaravanas y unidades móviles
- Montaje sobre mamparos y paneles interiores en los que no procede practicar un recorte de encastre.
- Instalaciones donde interesa poder retirar la pantalla del soporte para trabajos de mantenimiento.
- Ubicaciones con vibración, donde el alivio de tracción del cable protege el conector de la pantalla.
Instalaciones profesionales y demostración
- Paneles de demostración y bancadas comerciales que reproducen un sistema completo.
- Aulas de formación técnica y centros de servicio donde la pantalla debe quedar a la vista.
- Instalaciones temporales que se desmontan y trasladan con frecuencia.
Certificaciones y Cumplimiento Normativo
Sistema de calidad del fabricante
- NEN EN ISO 9001:2015 - sistema de gestión de la calidad de Victron Energy B.V. certificado por TÜV Nederland para el desarrollo, suministro y reparación de cargadores, inversores, convertidores y equipos eléctricos relacionados.
Garantía y soporte
- Garantía estándar de cinco años - cobertura del fabricante para los accesorios de la gama GX, según las condiciones publicadas por Victron Energy.
- Soporte técnico de la red oficial - asistencia a través de distribuidores autorizados de Victron Energy en todo el mundo.
Documentación técnica del fabricante
- Guía rápida de instalación - secuencia de montaje del soporte y de encaje de la pantalla, publicada por Victron Energy para la referencia BPP900465050.
- Plano acotado de dimensiones - plano de cotas en milímetros del alojamiento, disponible también en formatos 3D y STP para integración en proyecto.
